Sprzęgło ROTEX

 Wysoce sprawne mocno rozpowszechnione elastyczne sprzęgło elastomerowe z kłami i wkładką w konstrukcji maszyn i urządzeń przemysłowych rolniczych a nawet domowych. ⚙️ Opis i charakterystyka. ⚙️ Sprzęgło kłowe elastyczne Rotex to sprzęgło kłowe rozłączne na postoju. ⚙️ KTR sprzęgło Rotex kłowe stalowe i żeliwne na wał silnika i napędzanego urządzenia z przeniesieniem napędu.

 Co to jest sprzęgło Rotex?

 Sprzęgło z rodziny Rotex to sprzęgło kłowe elastyczne do łączenia wałów maszyn i urządzeń oraz tłumienia drgań z wkładką elastyczną pomiędzy kłami piast. Sprzęgła kłowe Rotex to również sprzęgło kłowe rozłączne. Rozłączność może być stosowana na postoju. Sprzęgło Rotex KTR to grupa sprzęgieł elastycznych kłowych skrętnych. Charakteryzują się niewielkim momentem bezwładności przy niewielkich gabarytach a stosunkowo dużej możliwości przeniesienia momentu obrotowego.  Sprzęgła KTR Rotex są to sprzęgła elastyczne kłowe a przenoszą moment obrotowy jako połączenie kształtowe. Rotex jest stosunkowo małym elementem i przenoszącym odpowiednio duże Nm.

 Rotex sprzęgło a wykonanie i konstrukcja:

Sprzęgło skrętne Rotex w standardowej budowie jest złożone z dwóch piast kłowych i wkładki sprzęgła Rotex. Piasta kłowa lewa i prawa posiadają odpowiednie kły o tej samej wielkości i właściwe do zainstalowania wkładki elastyczne Rotex - łącznik elastyczny. W zależności od potrzeby transmisji Nm i obrotów sprzęgiełko Rotex jest odpowiednio duże. Rotex sprzęgiełko może być wykonane z różnych materiałów. Konstrukcja Rotex-ów jest modułowa i może być takie sprzęgło kłowe elastyczne odpowiednio rozbudowywane o kolejne moduły. Przemysłowe Sprzęgło Rotex jest dokładnie obrabiane na CNC co wpływa korzystnie na ich właściwości kinematyczne. Dokładna i precyzyjna obróbka przekłada się na dłuższą żywotność sprzęgła kłowego elastycznego. Sprzęgła kłowe dzięki zastosowaniu elastycznego łącznika - tj. zastosowana wkładka sprzęgła Rotex, tłumią drgania skrętne przy przenoszeniu momentu obrotowego. Dzięki zamontowanej wkładce Rotex elastycznego przenoszą w niewielkim stopniu występujące udary w układzie napędu.

 Piasty sprzęgłowe Rotex jako dwie połówki posiadają po stronie wewnętrznej wklęsłe kły, które są przesunięte obwodowo o jeden kieł - o pół skoku i tak ukształtowane, że pomiędzy wklęsłe kły zamontowany jest łącznik elastyczny zębaty - wkłądka elastyczna a zęby łącznika Rotex są o kształcie ewolwentowym. Krawędzie łącznika Rotex-a są zaokrąglone co przy braku osiowości wałów nie dopuszcza do nacisków na krawędziach łącznika - wkładki sprzęgła. Takie wykonanie znacznie wydłuża żywotność łącznika i samego sprzęgła. Taka konstrukcja Rotex nie naraża na zginanie elastycznego łącznika - wkładki sprzęgła Rotex jak to bywa w innych sprzęgłach elastycznych. Jest to duża zaleta.

Stosowane materiały do budowy sprzęgła KTR Rotex

Z uwagi na że jest to modułowa konstrukcja Rotex-ów a modele rotex sa wykonane z róznych materiałów. Modułowa konstrukcja kłowych Rotex-ów daje nam możliwość tworzenia elastyczne sprzęgło elastomerowe z różnymi piastami a rozłączność sprzęgła kłowego Rotex jest dużym atutem w budowie i serwisowaniu maszyn.

• stal - na piasty

• żeliwo - na piasty (sprzęgło rotex standard )

• aluminium - na piasty,

• poliuretan - na elastyczną wkładkę sprzęgła,

• wata stalowa - na wkładkę sprzęgła wysokotemperaturową.

Sprzęgło Rotex a jego zalety

Sprzęgła Rotex przenoszą moment obrotowy Nm i obroty a zastosowanie sprzęgieł Rotex w przemyśle oraz sprzęgło Rotex a temperatura otoczenia muszą sprostać wielu wymaganiom. Dzięki modułowa konstrukcja sprzęgła Rotex zachowują wiele zalet takich jak:

• cicha praca,

• mały moment bezwładności,

• przenoszenie dużych obciążeń stosunkowo małymi gabarytami,

• obrabiane na maszynach precyzyjnych CNC,

• możliwość wykonania różnych otworów w piaście - duży zakres,

• prosta konstrukcja i łatwość w stosowaniu,

• prosty i łatwy montaż i demontaż,

• modułowa konstrukcja,

• bezpieczne sprzęgło - po zużyciu wkładki nadal jest załączone,

• łagodna kompensacja odchyłek łączonych wałów: osiowe, promieniowe i kątowe,

• tłumienie drgań,

• dobrze radzi sobie z przeciążeniami - szpic momenty,

• możliwość wykonania otworu według potrzeb indywidualnych klienta,

• europejska gwarancja jakości przez producenta KTR,

• rozłączność.

Rotex sprzęgło kłowe rozłączne:

 Rozłączność sprzęgła KTR Rotex to bardzo duża zaleta. Dzięki konstrukcyjnej rozłączności istnieje łatwa możliwość w rozłączeniu wałów sprzęgniętych sprzęgłem kłowym rozłącznym. Taka konstrukcja pozwala na rozłącznie wałów bez niszczenia połączenia. Sprzęgło kłowe rozłączne Rotex dzięki takiej budowie może być użyte wielokrotnie w remontach, przeglądach czy konstrukcji maszyny nawet w innym miejscu oczywiście przy uwzględnieniu parametrów pracy i możliwość przyłączenia. Daje to wymierne korzyści ekonomiczne oraz oszczędności materiałowe.

Sprzęgło kłowe rozłączne Rotex jest elastyczne i dzięki temu znajduje zastosowania w wielu aplikacjach w przemyśle maszynowym, dzięki ich uniwersalnej i modułowej konstrukcji.

Zastosowanie sprzęgła Rotex w przemyśle w maszynch jest bardzo powszechne. Jest genijalne z uwagi na swoja prostotę konstrukcji i rozłączalnośc bez niszczenia elementów maszyn. Modele rotex są róznorodne a wszystkie cechują się rozłączalnością z mozliwością gdzie jest wkładka sprzęgła Rotex do łatwej wymiany. Takie połącznie wałów to elastyczne sprzęgło elastomerowe gdzie rozłączność jakie ma sprzęgło elestyczne Rotex jest jego dużym atutem.

Wysoko wydajne sprzęgło Rotex kłowe rozłączne do przeniesienia napędu wraz z kompensacją odchyłek wałów łączonych w Twoich maszynach

 Czy znasz wysokowydajne sprzęgła podatne Rotex?

Czy używasz wysokowydajnych rozłącznych elastycznych sprzęgieł jak sprzęgło Rotex ?

Kup i zastosuj wysokiej jakości sprzęgło Rotex już teraz w swoich maszynach!

Inni nam zaufali i już używają rozłączne elastyczne sprzęgło skrętne Rotex w swoich maszynach.

Precyzyjna obróbka piast Rotex na maszynach CNC gwarancją wysokiej jakości!

KTR - producent sprzęgieł maszynowych Rotex najlepszym gwarantem poprawnych konstrukcji i długożywotności swoich produktów.

 Sprzęgło Rotex a zakres i otwory metryczne piast do rozwiertu a modele rotex :

 W zależności od wielkości Rotex-ów rodzaju piasty i użytych materiałów konstrukcyjnych są możliwe do wykonania rozwierty. Uwaga poniżej podano maksymalny otwór możliwy do wykonania w piaście uwzględniając każdy rodzaj materiału piasty.

• sprzęgło Rotex 14 rozwiert od ⌀ 6 do ⌀ 14mm H7,

• sprzęgło Rotex 19 rozwiert od ⌀ 8 do ⌀ 25mm H7,

• sprzęgło Rotex 24 rozwiert od ⌀ 10 do ⌀ 32mm H7,

• sprzęgło Rotex 28 rozwiert od ⌀ 14 do ⌀ 42mm H7,

• sprzęgło Rotex 38 rozwiert od ⌀ 16 do ⌀ 48mm H7,

• sprzęgło Rotex 42 rozwiert od ⌀ 20 do ⌀ 55mm H7,

• sprzęgło Rotex 48 rozwiert od ⌀ 24 do ⌀ 60mm H7,

• sprzęgło Rotex 55 rozwiert od ⌀ 25 do ⌀ 70mm H7,

• sprzęgło Rotex 65 rozwiert od ⌀ 32 do ⌀ 80mm H7,

• sprzęgło Rotex 75 rozwiert od ⌀ 35 do ⌀ 90mm H7,

• sprzęgło Rotex 90 rozwiert od ⌀ 45 do ⌀ 90mm H7,

• sprzęgło Rotex 100 rozwiert od ⌀ 50 do ⌀ 100mm H7,

 Szczegóły co do wielkości otworów w zależności od materiału i grubości piast są podane w kartach katalogowych.

Wkładka sprzęgła Rotex - łączniki elastyczne sprzęgieł wykonanie i zadania

 Łączniki elastyczne sprzęgieł skrętnego Rotex - wkładka sprzęgła Rotex - występują w różnych twardościach z uwagi na różnorodne cechy tłumienia drgań skrętnych i przenoszenie momentów obrotowych Nm z wału napędzanego na napędowy. Łączniki elastyczne Rotex - czyli wkładka sprzęgła Rotex poddawana jest tylko naciskom powierzchniowym. Jest to  zaleta tych skrętnych Rotex - kołowych elastycznych. Dzięki temu jest znacznie wyższa obciążalność pojedynczych zębów i całego Rotex-a. W czasie pracy pod obciążeniem łączniki sprzęgła kłowe rozłączne Rotex odkształcają się, a po odjęciu obciążenia następuje powrót do pierwotnego kształtu wkładki. Wkładka sprzęgła Rotex - łączniki elastyczne Rotex wyróżniają się wizualnie kolorami, a mianowicie: pomarańczowym (92ShoreA), fioletowym (98 Shore A) i bladozielonym (64 Shore D). Łączniki elastyczne Rotex łącznie do rozmiaru Rotex-ów 90 są stosowane jako gwiazdy. Od rozmiaru 100 i wyżej tj do 180, łączniki elastyczne Rotex składają się z elementów DZ.

Sprzęgło Rotex a pozycje pracy w konstrukcji maszyn i temperatura otoczenia:Sprzęgło KTR Rotex może pracować w pozycji poziomej i pionowej lub innej pochylonej. Obecnie dodatkowo został opracowany nowy poliuretan na łączniki wkładki podatne Rotex T-PUR i jest odporny na wyższe temperatury. Takie rozwiązanie konstrukcyjne ma znacznie dłuższą żywotność niż stosowany poprzednio poliuretan. Poliuretan w wkładce sprzęgła często determinuje parametry pracy jak temperatura otoczenia, tłumienie drgan i przenoszenie obciążeń i kompensacja odchyłek. Wysokowydajne sprzęgła Rotex są zbudowane z najlepszych materiałów w tym wkładka z PU dzięki czemy wysoka jakość Rotex to standard.

Sprzęgło KTR ROTEX może być stosowanie w strefach zagrożenia wybuchem - ATEX do uzgodnienia indywidualnego z klientem.

Sprzęgło skrętne Rotex a możliwość pracy w strefie zagrożonej wybuche: Sprzęgła kłowe elastyczne Rotex KTR są elastyczne i są przystosowane do przenoszenia obciążeń w  strefach zagrożenia wybuchem. Sprzęgła z kłami Rotex - kłowe są certyfikowane zgodnie z Dyrektywą 94/9/EC (ATEX 95), jako urządzenia kategorii 2G/2D. Sprzęgła maszynowe Rotex zgodnie z powyższą Dyrektywą mogą znaleźć zastosowanie w strefach zagrożenia wybuchem 1, 2, 21 i 22. Szczegóły do indywidualnego zapoznania się z certyfikatem i instrukcją montażu.

Sprzęgło kłowe stalowe Rotex - sprzęgła kłowe skrętnie, konstrukcja i dobór

Sprzęgło kłowe stalowe Rotex KTR stosuje się wszędzie tam gdzie występują duże chwilowe przeciążenia tzw. szpic-momenty i udary do pokonania. W tak trudnych warunkach pracy sprzęgło kłowe stalowe KTR Rotex doskonale się sprawdzi.

Sprzęgło elastyczne kłowe Rotex a zastosowanie w konstrukcji maszyn i urządzeń do połączenia:

• wał - wał,

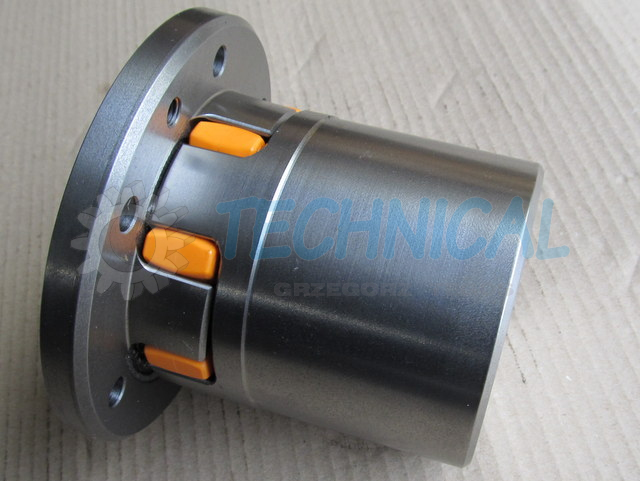

• wał - kołnierz,

• kołnierz - kołnierz.

Sprzęgło kłowe bezluzowe Rotex - sprzęgło bezluzowe rotex w różnych wersjach

Czy masz potrzebę zastosowania w swoich maszynach sprzęgło kłowe stalowe KTR Rotex?

Czy transmitujesz moc i obroty z wału na wał?

Warto skorzystać z wysokiej jakości sprzęgieł kłowych Rotex do połączenia wałów i transmisji mocy.

Fabryka KTR sprzęgła gwarancją jakości sprzęgieł z wkładką Rotex!

Na co zwrócić uwagę przy eksploatacji maszyn gdzie jest użyte sprzęgło Rotex?

Dla poprawności pracy i przeniesienia npędu gdzie rotex-y przenoszą nalezy zwócic uwagę na:

• osiowość łączonych wałów,

• odpowiednia wielkość sprzęgła - przenoszenie Nm i obrotów,

• możliwość dokonania otworów osadczych,

• precyzyjność wykonania otworów osadczych,

• czystość - brak zaoliwienia czy innych stałych elementów,

• okresowa kontrola wkładki sprzęgłowe elastyczne Rotex,

• temperatura otoczenia Rotex.

•

Pozostałe sprzęgła KTR

Elastyczne palcowe sprzęgła do małych i dużych mocy

Wysoka jakość i duża różnorodność konstrukcyjna gdzie jest zastosowane sprzęgło kłowe stalowe Rotex zaspokoi wiele Twoich aplikacji i potrzeb.

Sprzęgło KTR Rotex to dobra alternatywa w łączeniu wału napędowego z wałem napędzanym dla pewnego przeniesienia napędu.

Sprzęgła kłowe rozłączne typu Rotex KTR, obecnie w Europie, to użyta konstrukcja w łączeniu wałów maszyn i urządzeń w około 40% aplikacjach.

Inne sprzęgła przemysłowe do maszyn i urządzeń.

Sprzęgła przemysłowe z motoreduktorem - dobór na zapytanie z kompletnym napędem

Sam sprawdź świetną jakość sprzęgła kompensującego Rotex a będziesz pewien właściwych opinii. Inni już to wiedzą.

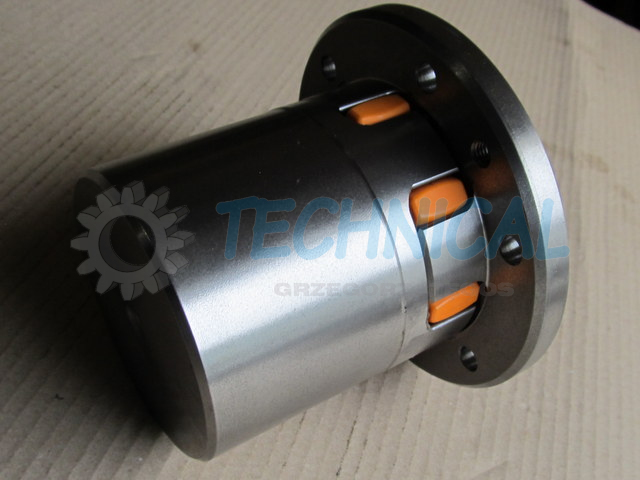

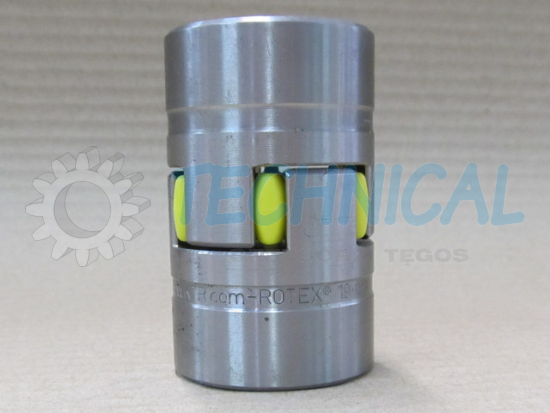

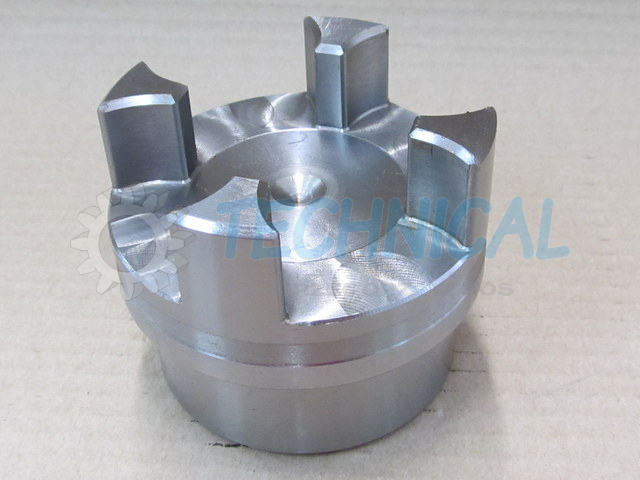

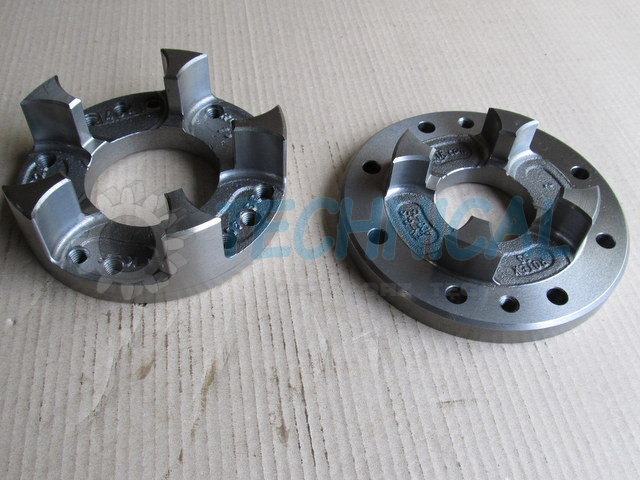

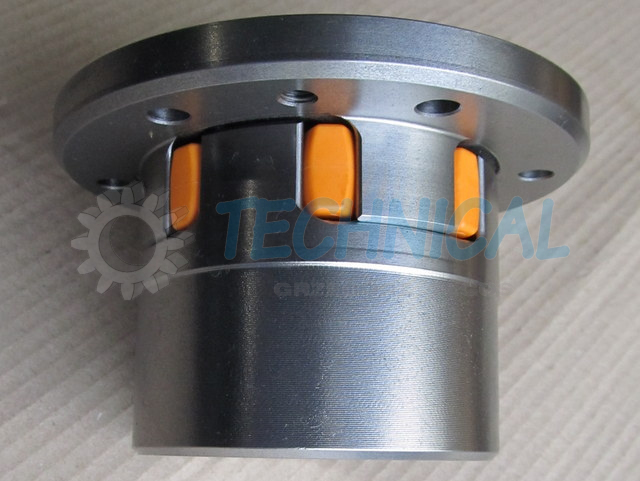

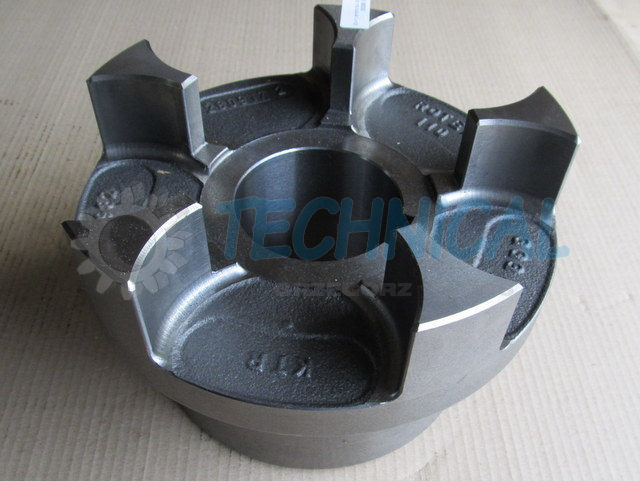

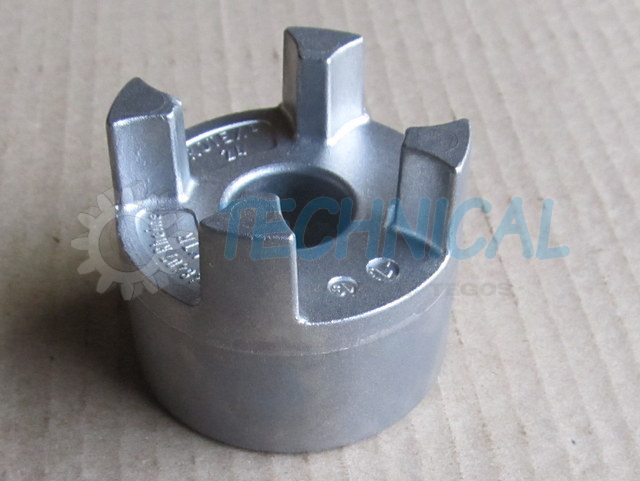

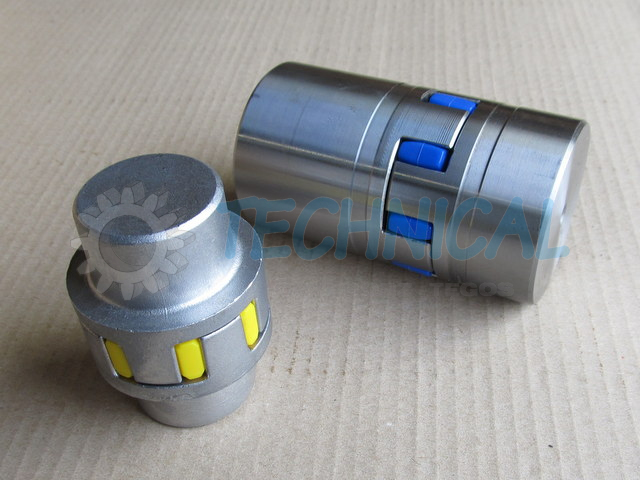

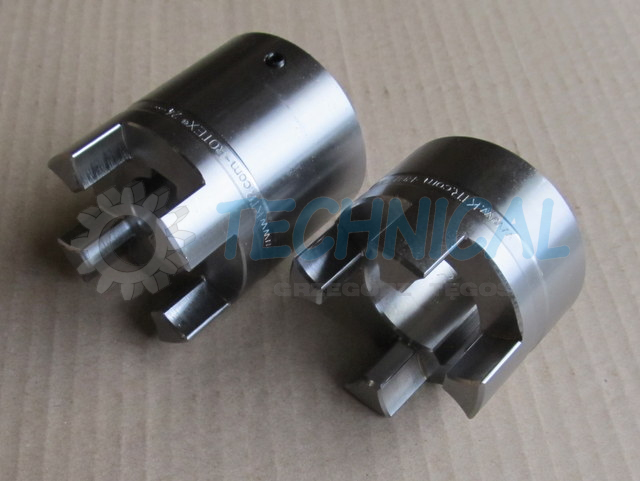

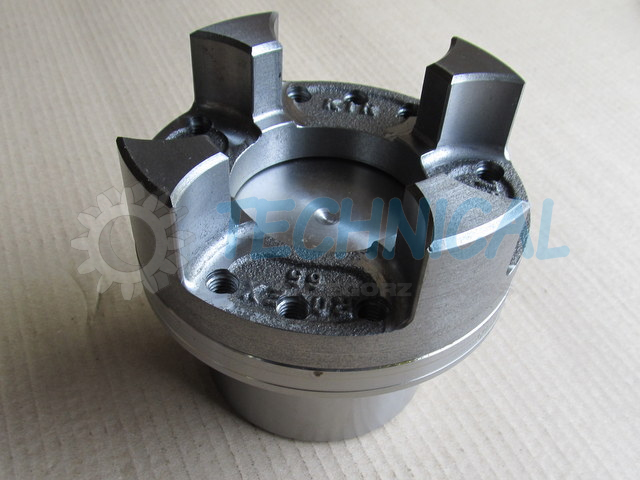

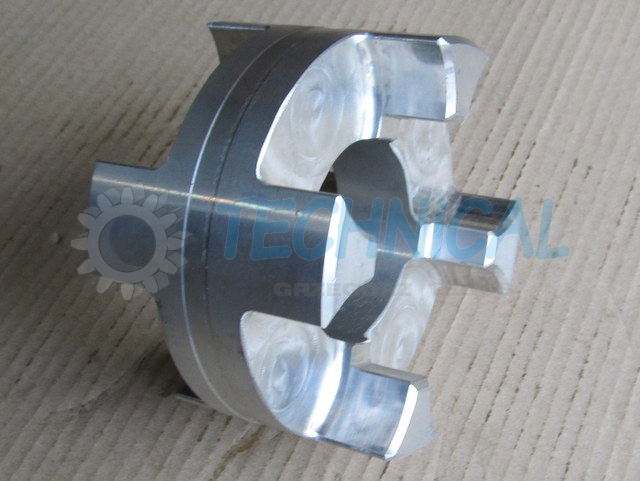

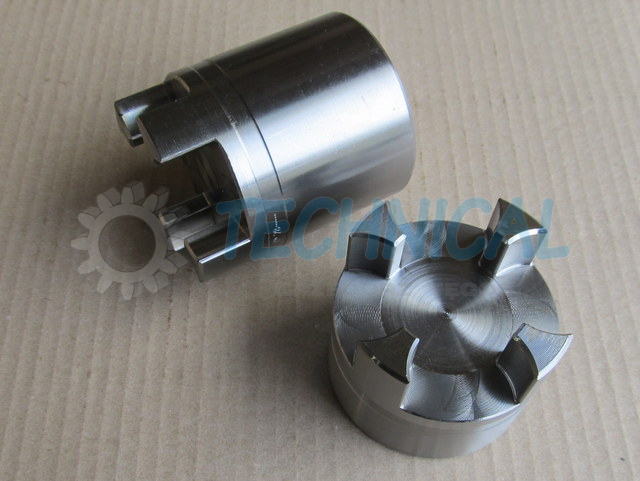

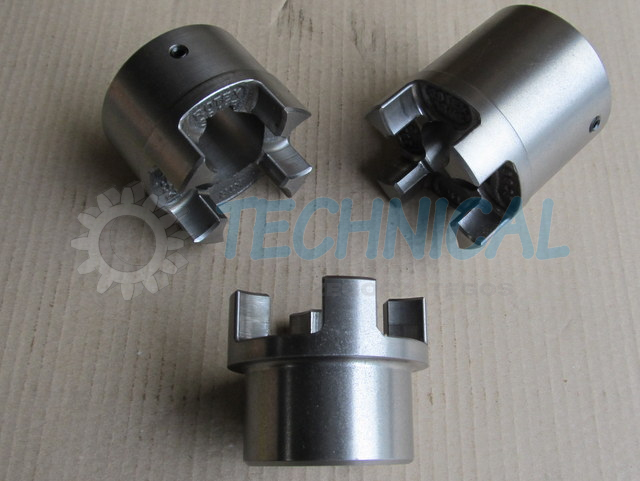

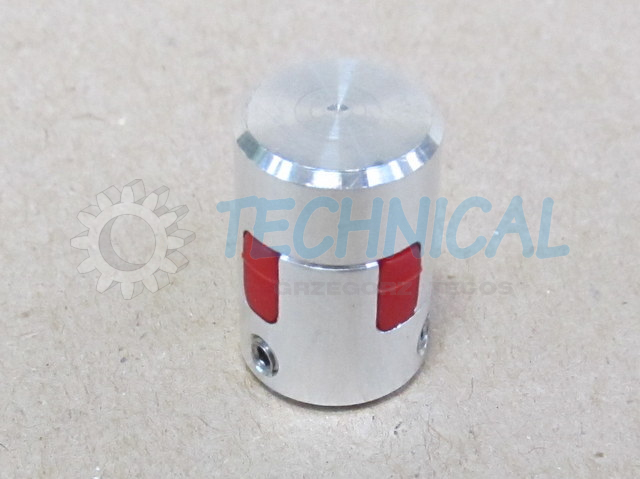

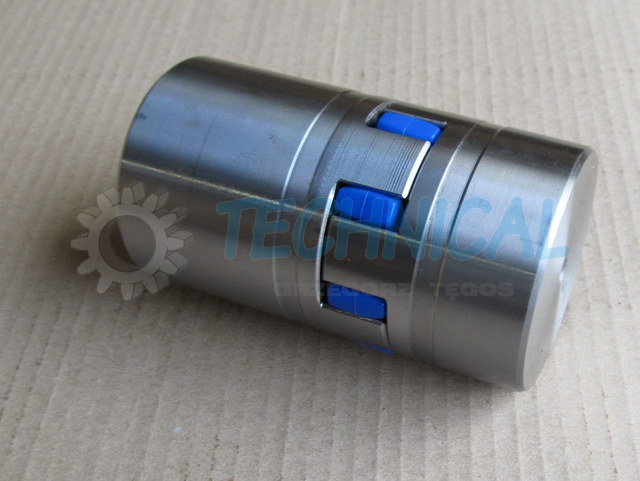

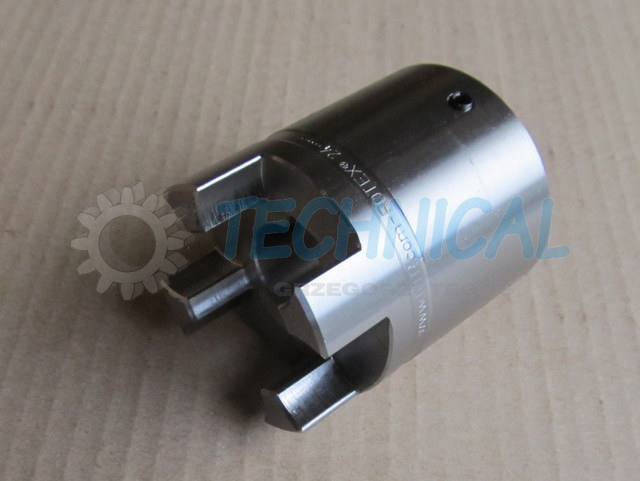

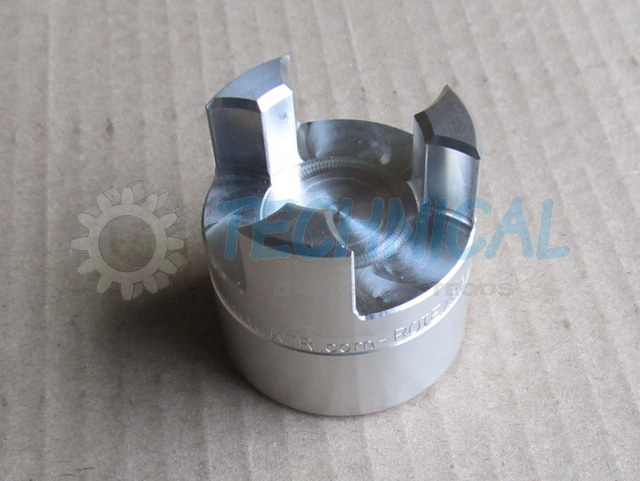

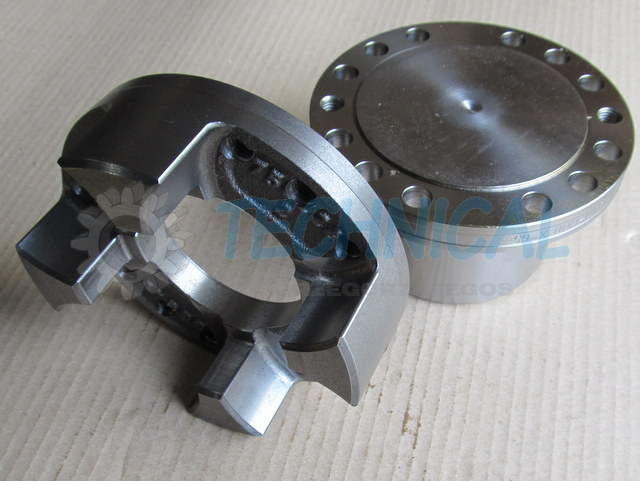

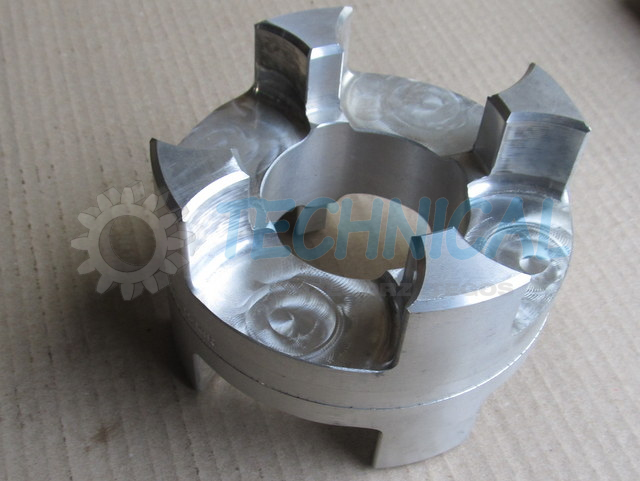

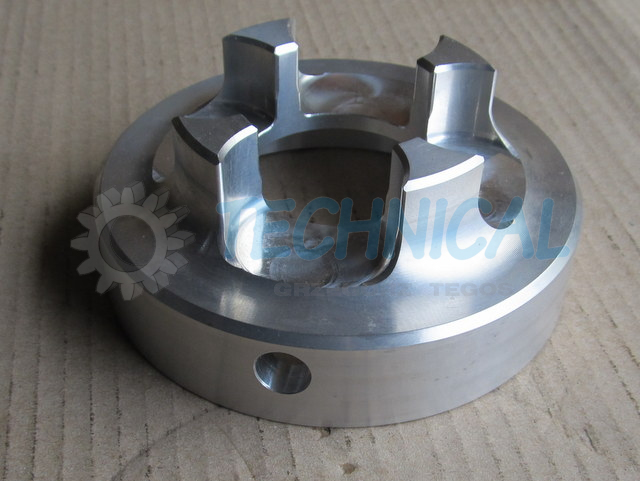

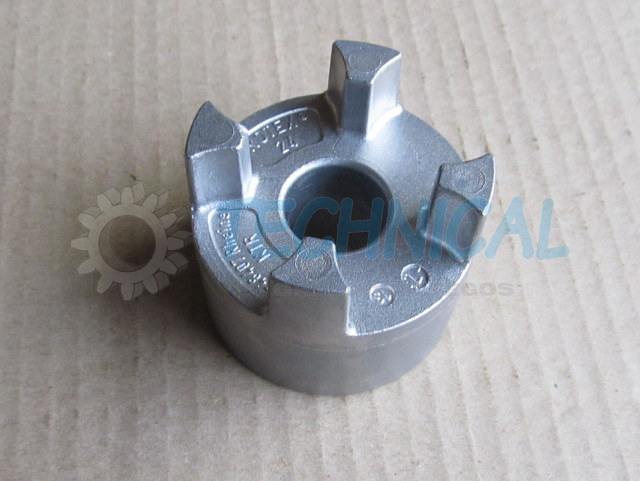

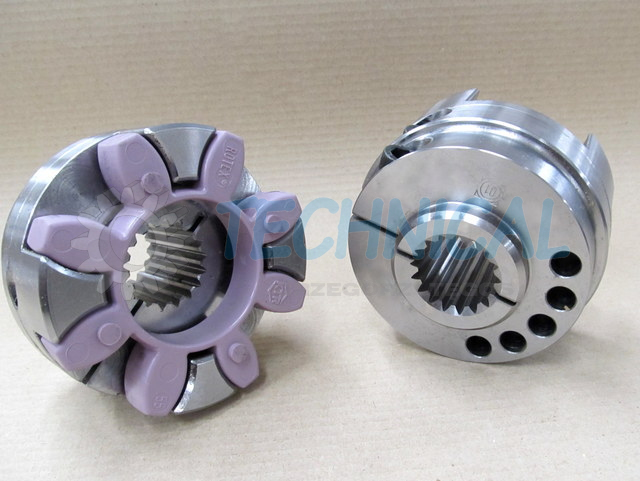

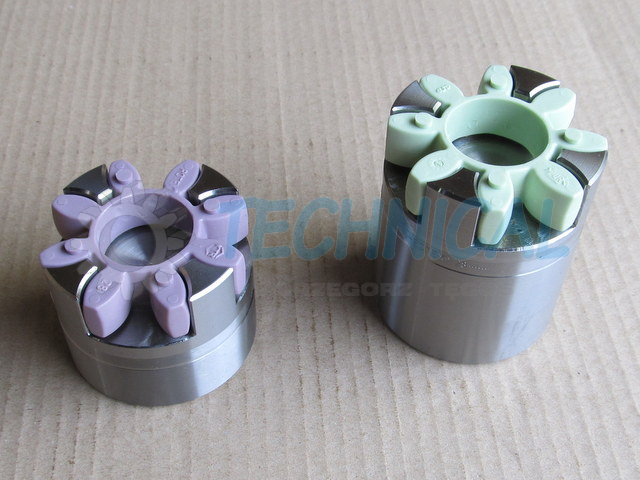

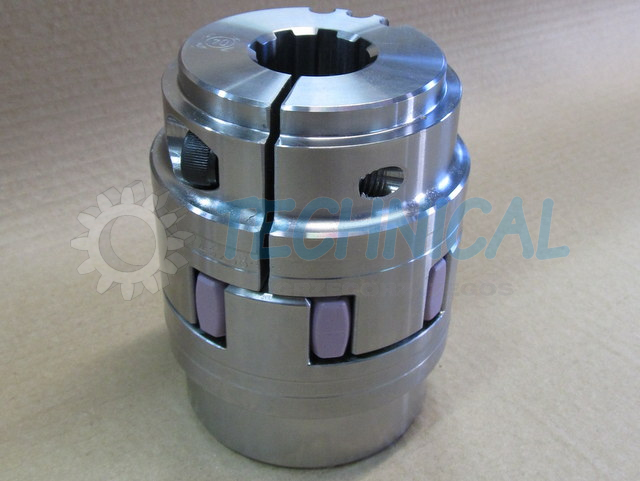

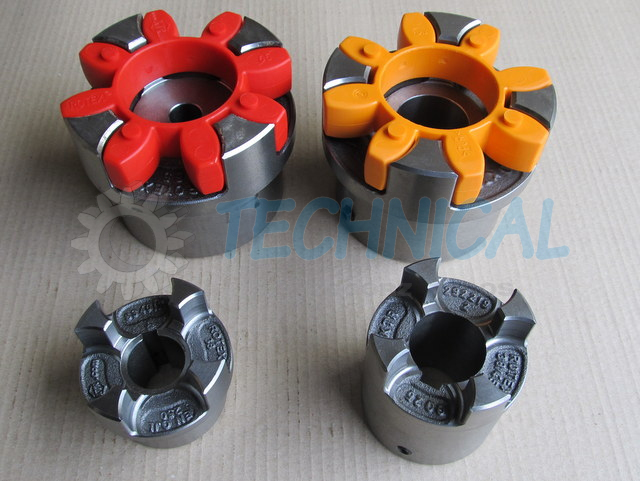

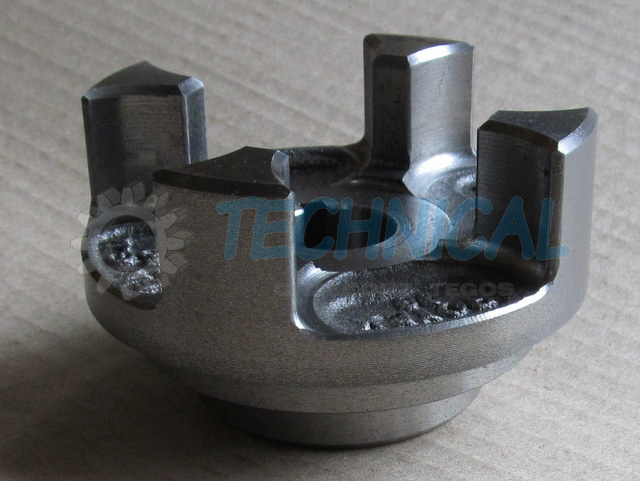

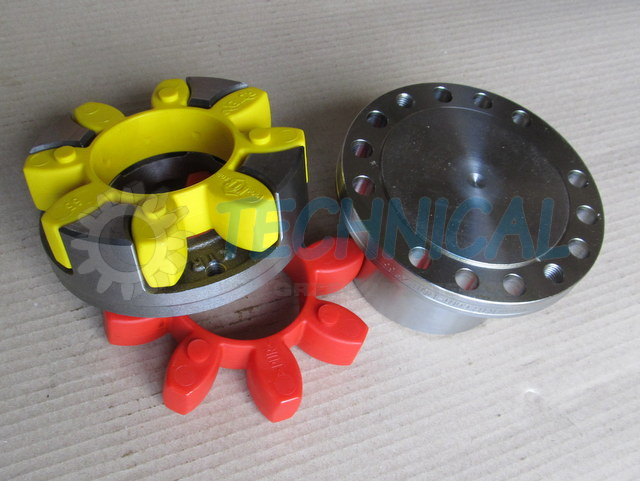

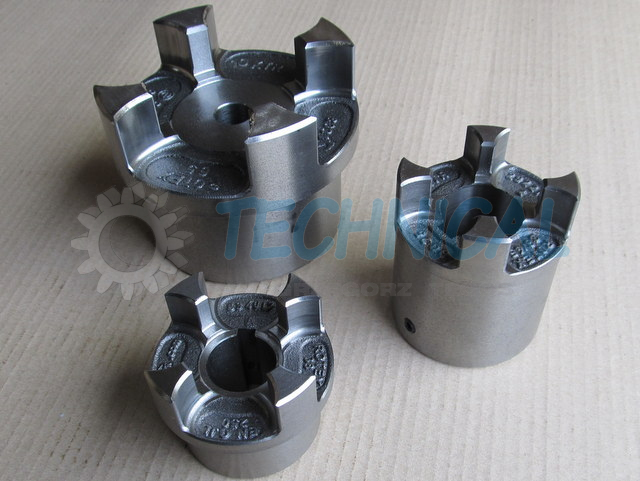

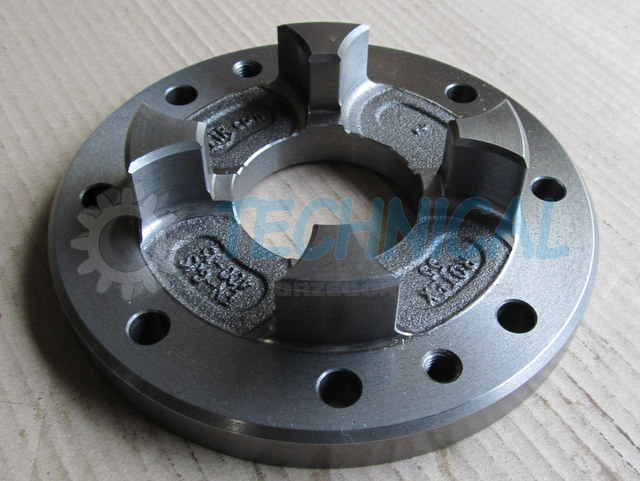

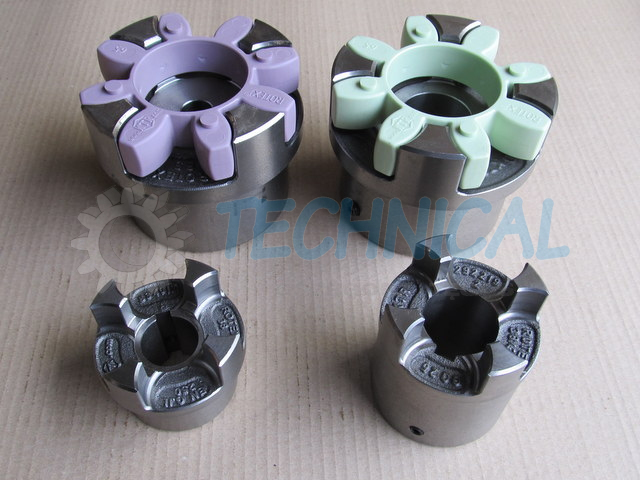

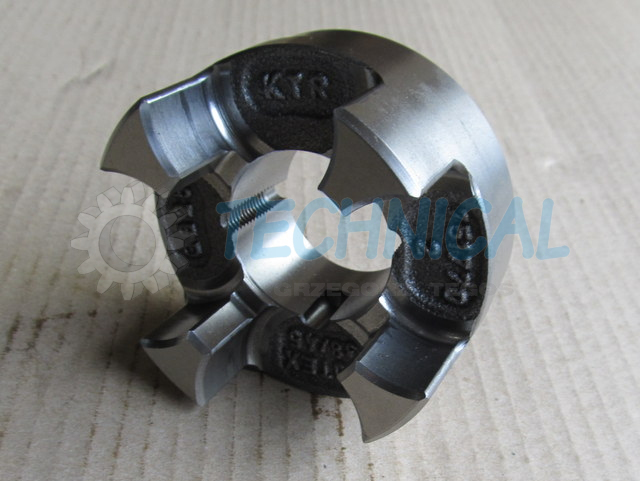

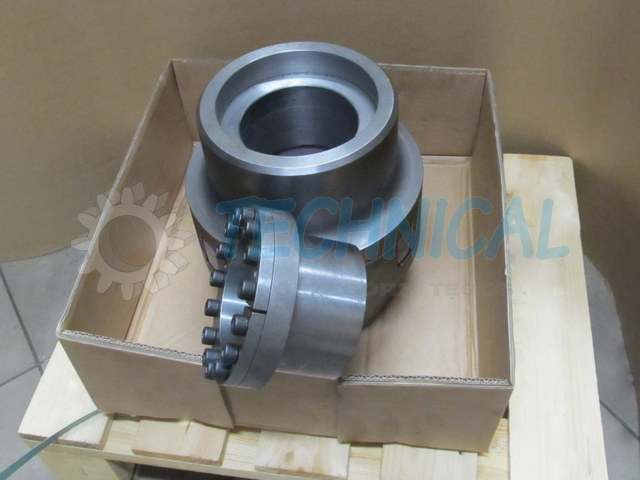

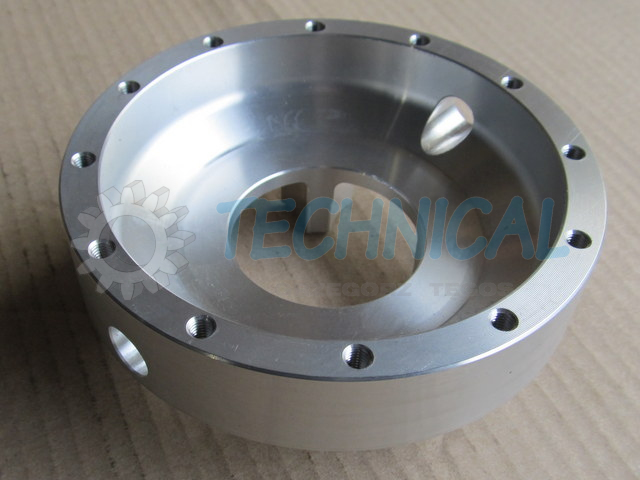

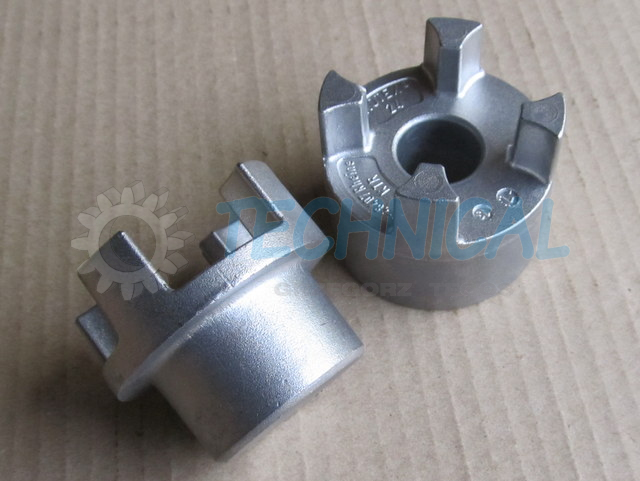

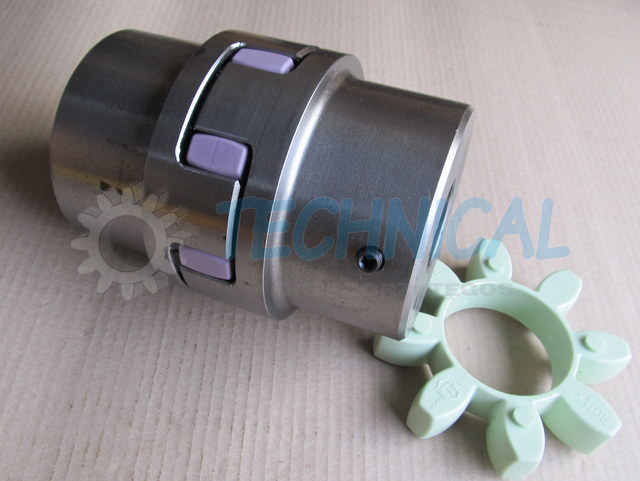

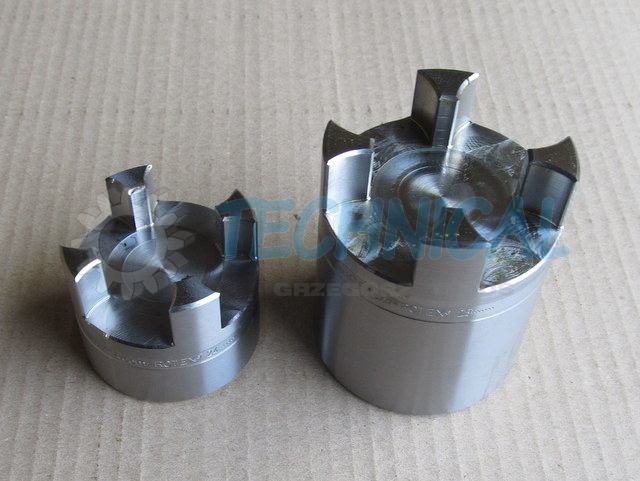

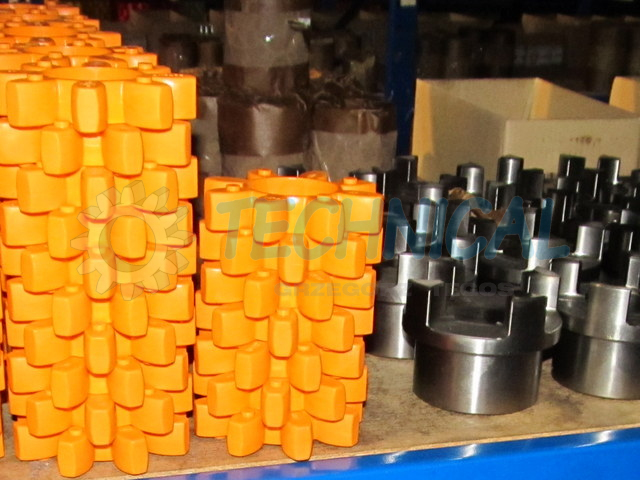

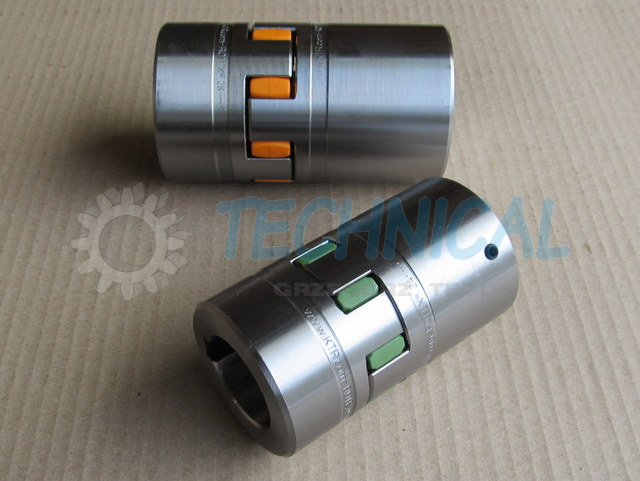

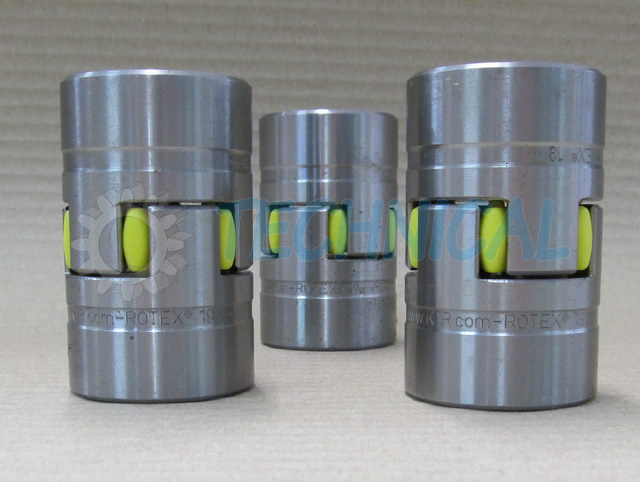

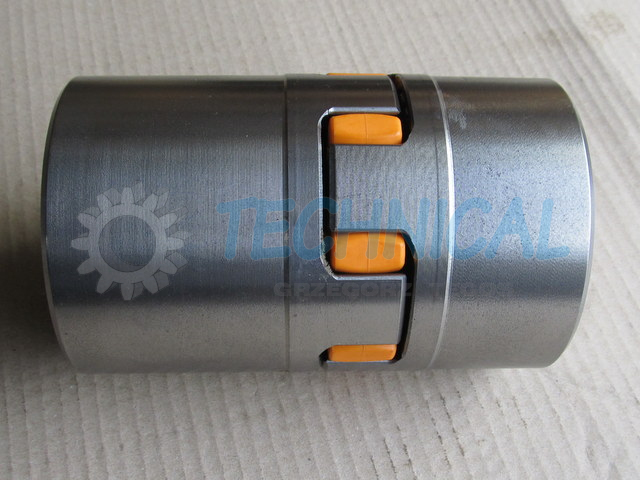

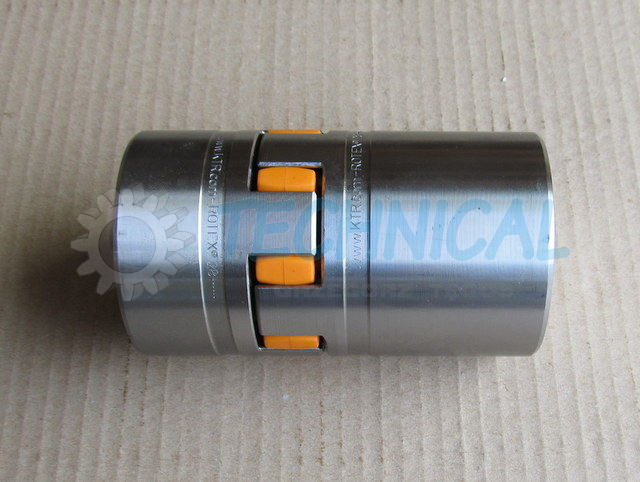

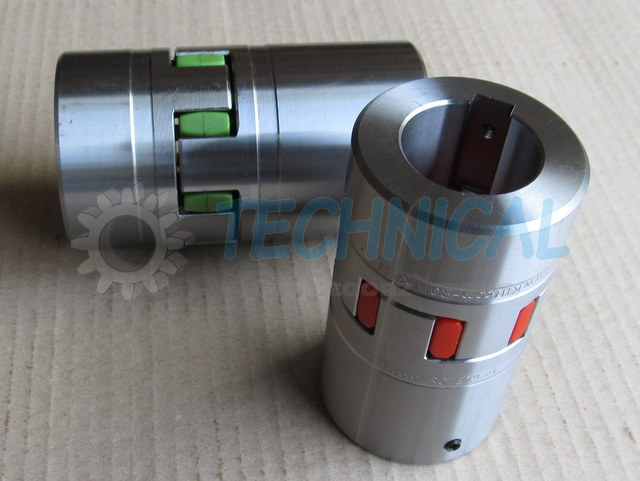

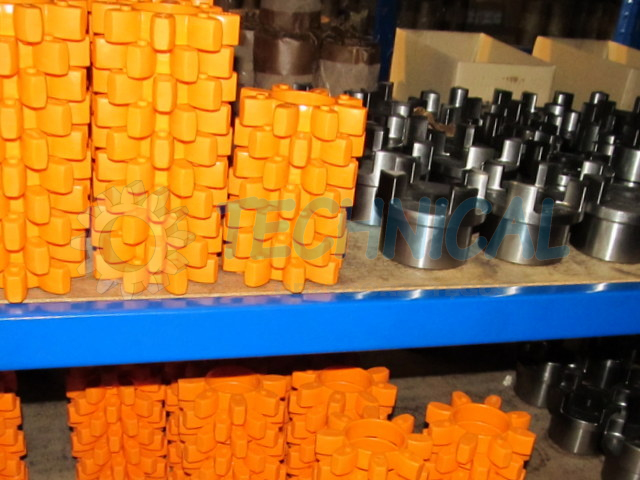

Prezentacja w galerii foto różnych sprzęgieł KTR Rotex oraz szczegółów piast sprzęgieł skrętnych Rotex. Sprzęgło kłowe dostępne z magazynu z półki.

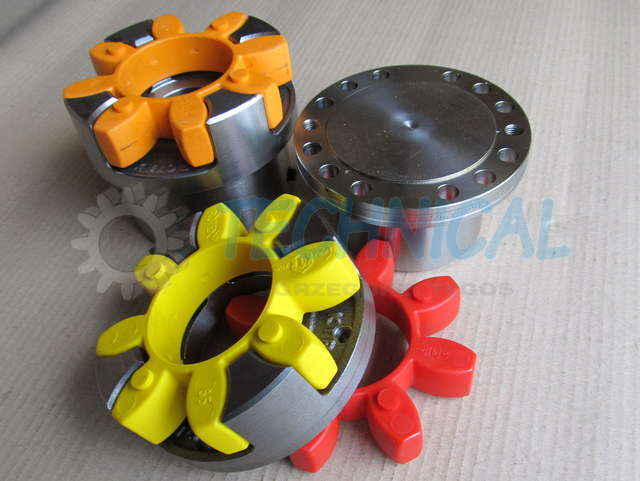

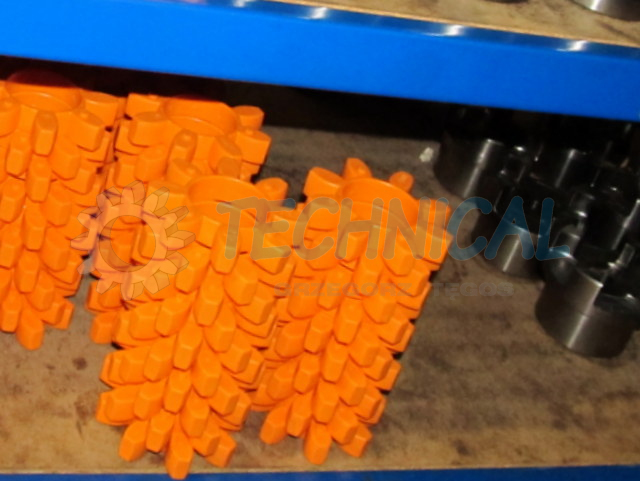

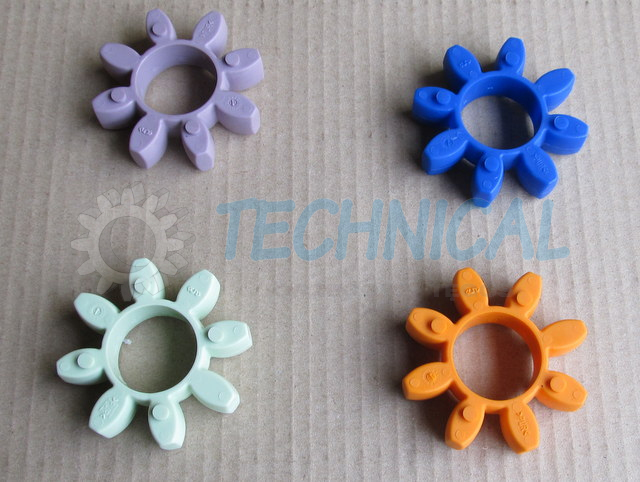

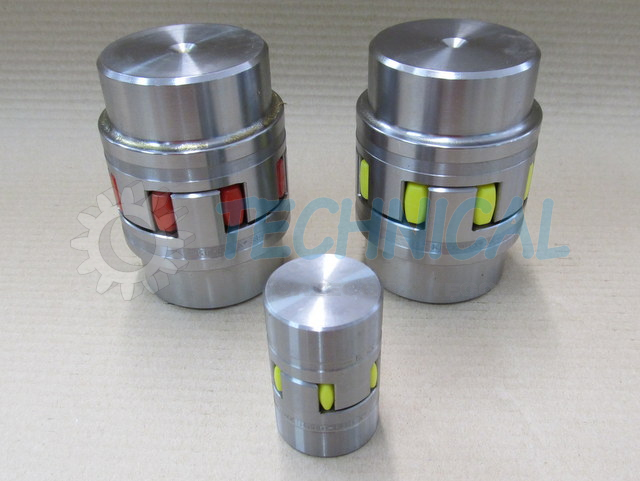

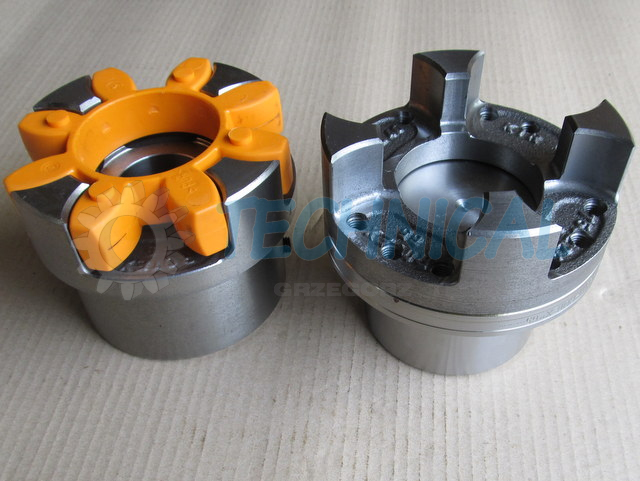

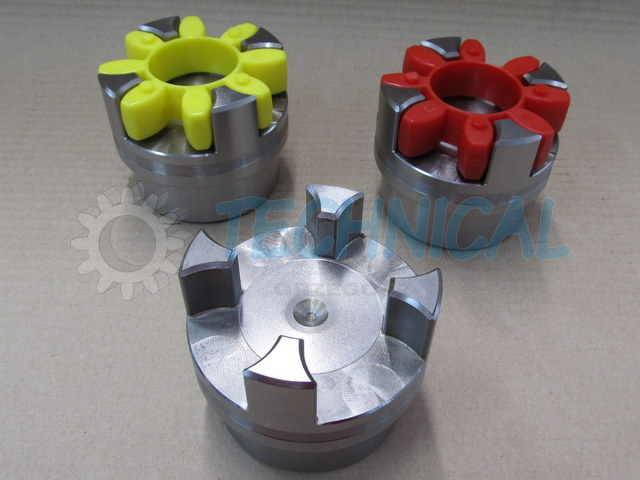

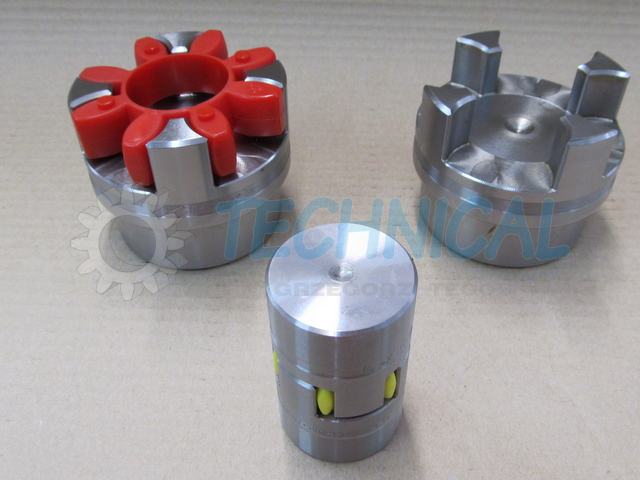

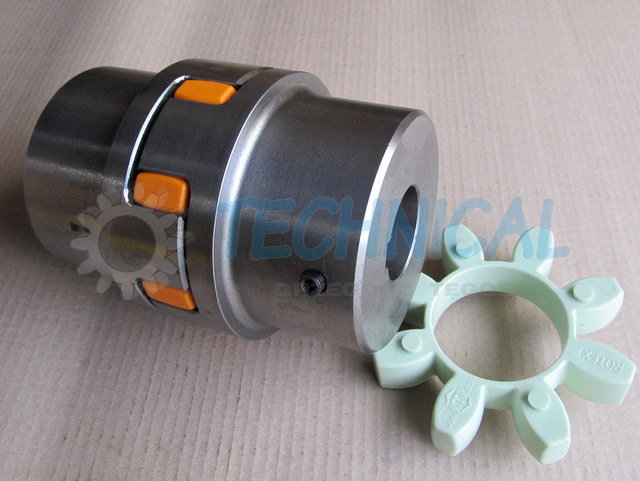

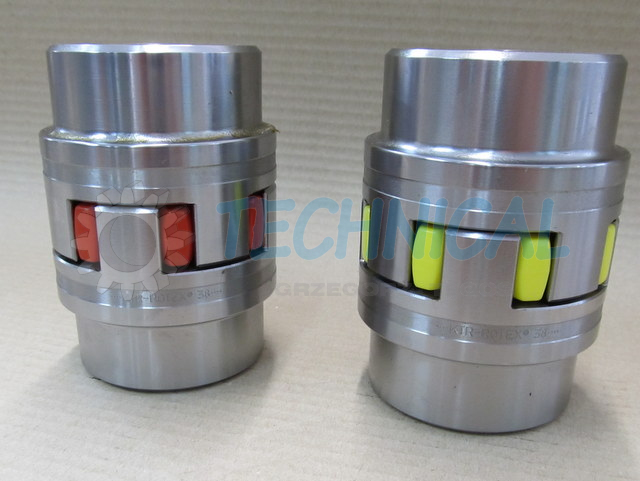

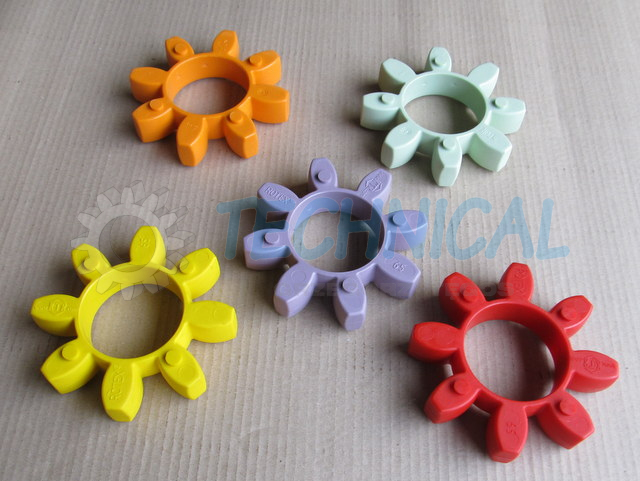

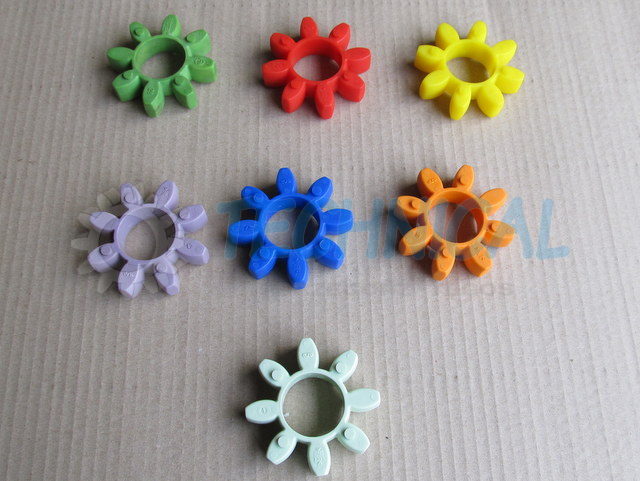

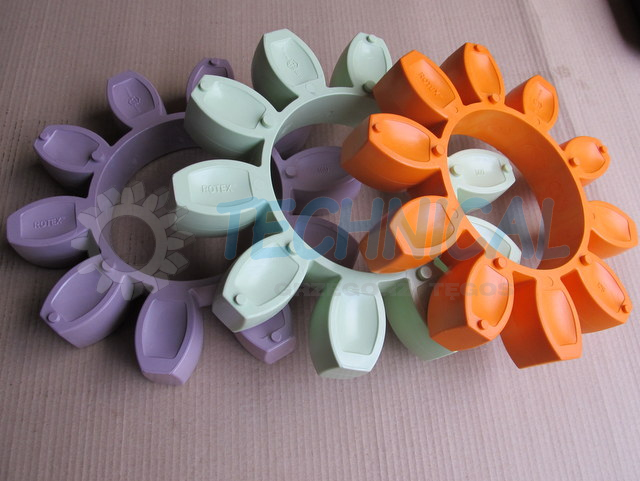

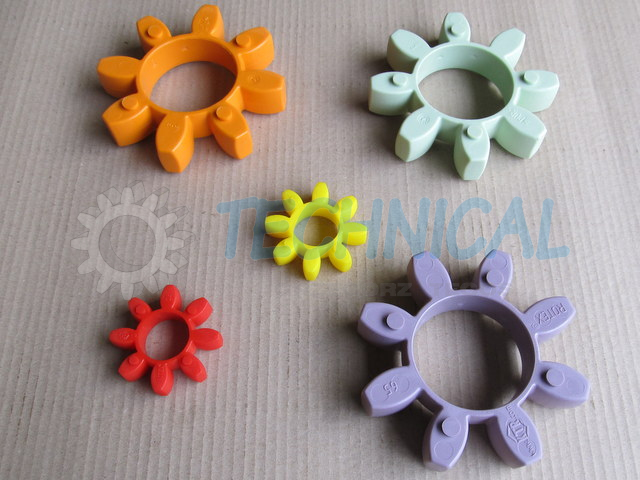

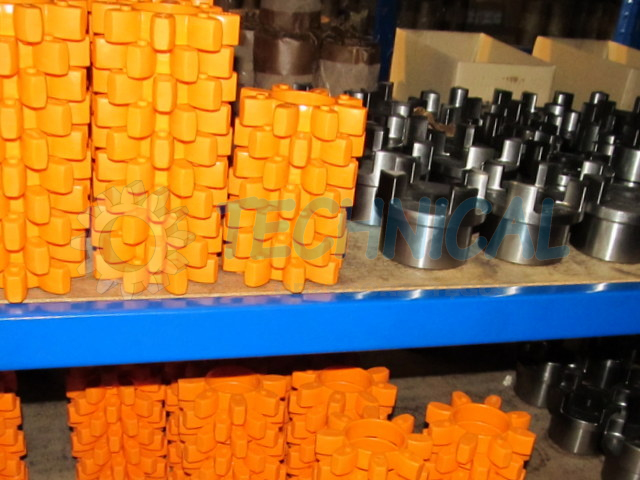

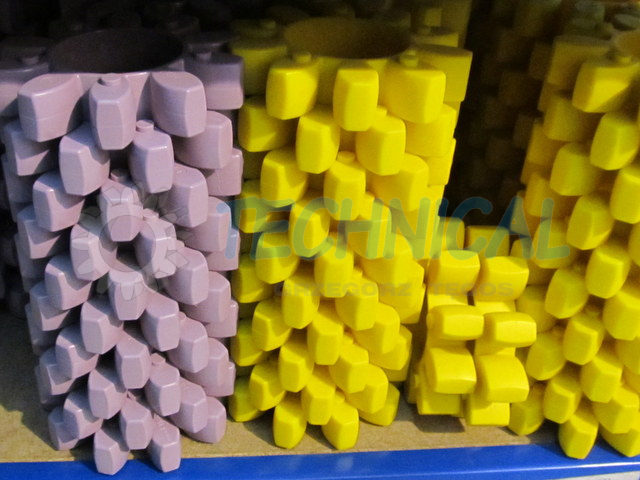

Ponad to można Samemu obejrzeć elastyczne wkładki sprzęgła Rotex, które są różnokolorowe - o różnych twardościach do różnych zadań i zastosowań Rotex kłowy.

Obejrzyj Sam i sprawdź, i zastosuj bogaty i różnorodny przekrój możliwości wykonania do zastosowania Rotex-ów.

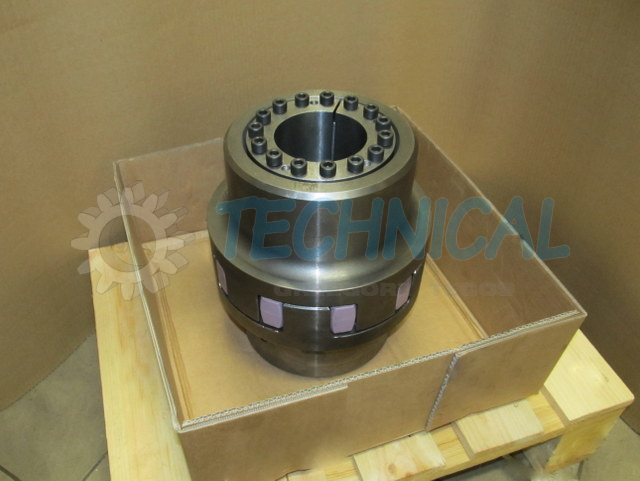

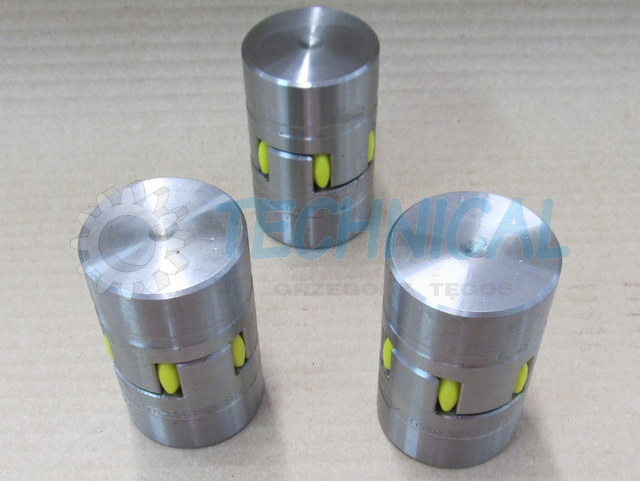

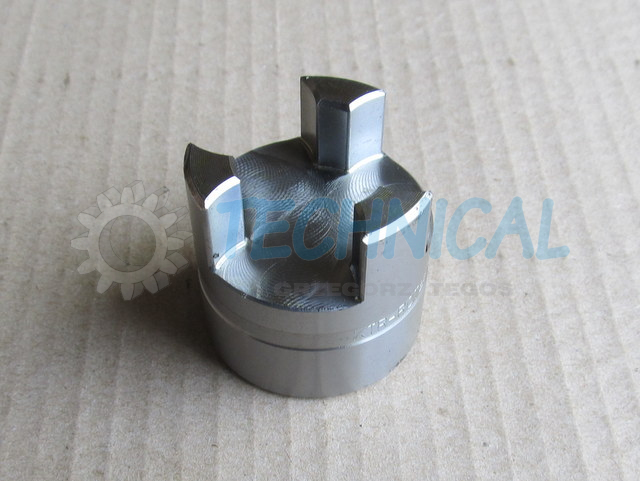

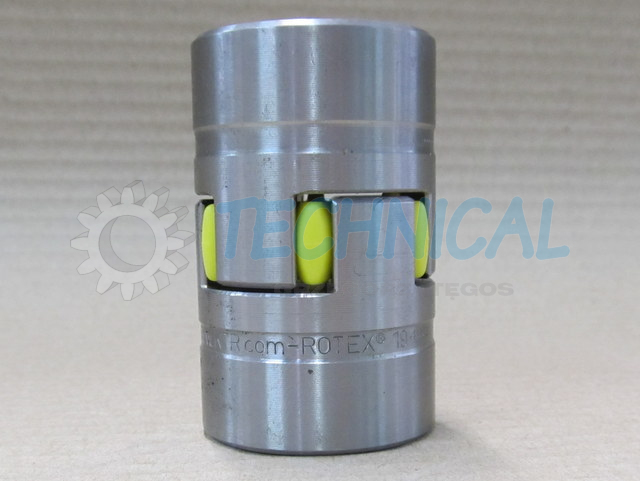

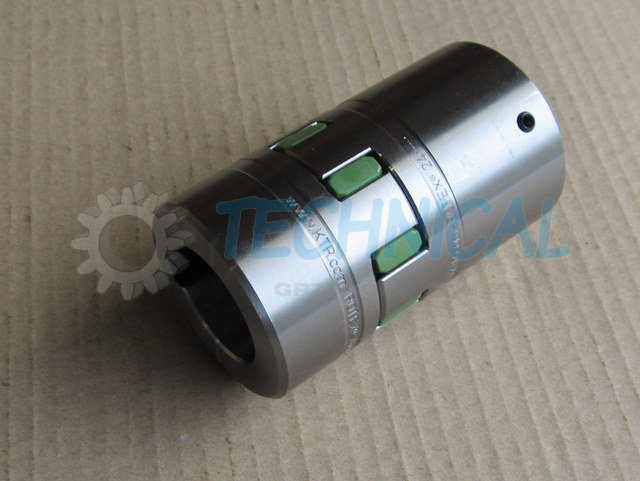

Sprzęgła stalowe kłowe Rotex KTR do aplikacji z dużymi udarowymi obciążeniami obrotowymi wałów
