Momentomierz KTR DATAFLEX

KTR Dataflex

KTR DATAFLEX to momentomierz tensometryczny do mierzenia momentu obrotowego - pomiaru momentu obrotowego, renomowanej marki niemieckiej firmy KTR.

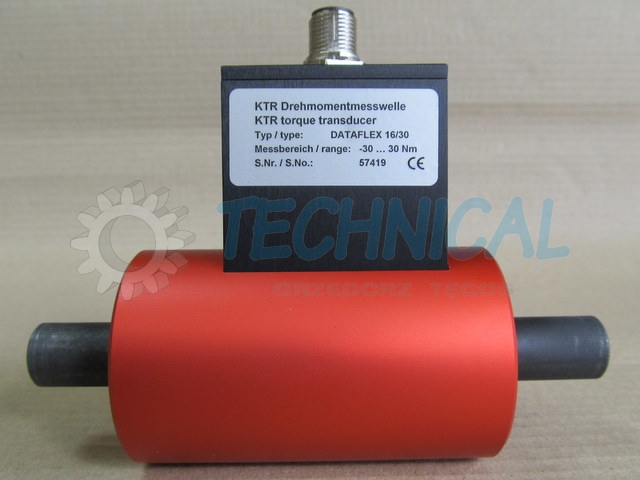

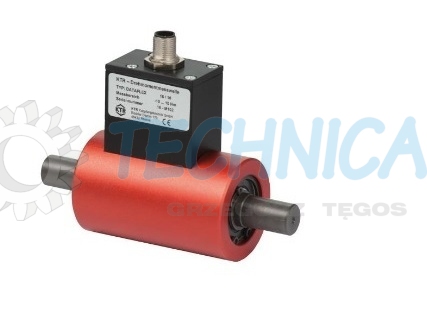

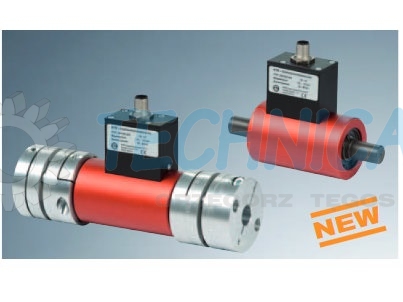

 KTR DATAFLEX 16 momentomierz tensometryczny cechuje się wysoką dokładnością do niedużych momentów obrotowych i ten miernik momentu obrotowego jest ostatnio opracowanym i rozszerza typoszereg dotychczas dostępnych momentomierzy. Momentomierz KTR Dataflex 16 daje możliwość mierzenia momentów obrotowych dla zakresów pomiarowych 10 Nm, 30 Nm, 50 Nm. W momentomierzach KTR Dataflex zastosowana jest technologia tensometryczna w połączeniu z najnowszą elektroniką. Sczytany sygnał momentu obrotowego jest przetwarzany z 24 bitową rozdzielczością w sposób bezdotykowy. Dokładność Dataflex 16 KTR osiągana jest do 0,1% zakresu pomiarowego tego momentomierza. Dodatkowym elementem pomiarowym jest prędkość obrotowa a otrzymany sygnał jest dający rozdzielczość 360 impulsów na obrót.

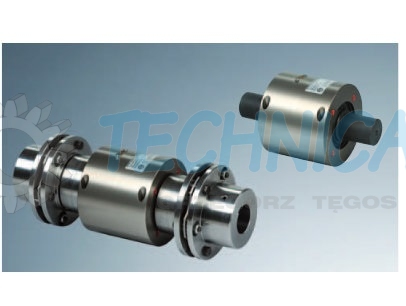

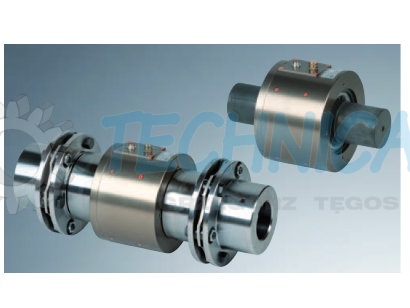

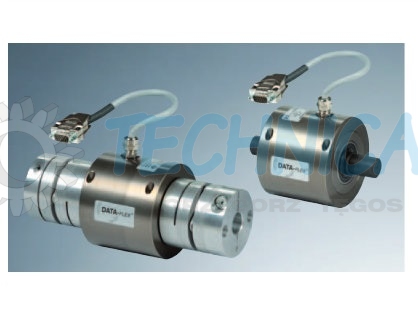

 KTR DATAFLEX 22, KTR Dataflex 42, KTR Dataflex 85, KTR Dataflex 140 dokonują pomiaru bezstykowo i w zasadzie nie ulegają zużyciu. W tej grupie momentomierzy tensometrycznych jest zastosowana opatentowana technologia pomiaru skręcenia wału poprzez pomiar ilości światła. Dla pomiaru momentu obrotowego światło jest kierowane przez dwie tarcze ze szczelinami a zmiana ilości światła przedostającego się przez szczeliny jest proporcjonalna do momentu obrotowego. Same szczeliny w momentomierzu tego typu pokrywają się lub zasłaniają nawzajem. Układ elektroniczny w mierniku momentu obrotowego KTR Dataflex jest umieszczony w nieruchomym korpusie i z tego tytułu żadne sygnały nie są pobierane z zewnątrz i tym samym nie wprowadzają zbędnych zakłóceń. Dzięki takiemu rozwiązaniu pomiar Nm miernikiem momentu KTR Dataflex jest możliwy z częstotliwością ponad 15kHz. Daje to możliwości dokonania pomiaru i stwarza możliwość dokładnej analizy zmieniających się momentów obrotowych nawet o bardzo dużej dynamice. Urządzenie do pomiaru momentu obrotowego to miernik momentu obrotowego KTR Dataflex zakończone jest wyjściami analogowymi, które udostępniają sygnał napięciowy od 0-10V, jak również sygnał prądowy 4-20mA. Pomiar prędkości obrotowej jest możliwy z dokładnością do 60 impulsów na obrót.

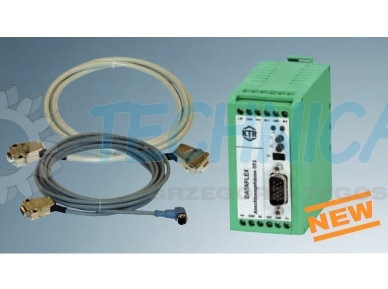

Terminal przyłączeniowy DF2 miernika momentu obrotowego jest odpowiedni dla wszystkim mierników momentu obrotowego Dataflex KTR. Terminal DF2 może być łatwo połączony ze wszystkimi momentomierzami KTR DATAFLEX. Ten uniwersalny terminal przyłączeniowy może być montowany na szynie DIN typ O (jest przystosowany) oraz posiada zaciski do łatwego
odbioru sygnału przez urządzenia zewnętrzne.

Dzięki takiej funkcionalności momentomierz obrotowy KTR Dataflex - miernik momentu obrotowego jest mniej kosztowny i unikamy zakupu kosztownych wzmacniaczy pomiarowych i konwerterów jako dodatek:

• Sygnał momentu obrotowego może być filtrowany na pięciu poziomach tak, aby udary momentu obrotowego były zredukowane przy wskazaniach lub rejestracji sygnału,
• Wyjście impulsowe sygnału prędkości obrotowej może być skonfigurowane zarówno na 5V (TTL), jak i 24V (HTL). To sprawia, że zachowana jest zgodność zarówno z systemami akwizycji danych, jak i sterownikami procesów SPS.
• Równolegle z wyjściem impulsowym zastosowano zintegrowany konwerter F/U, dostarczający sygnał napięcia stałego 0 – 10 V proporcjonalny do prędkości obrotowej, którego skalowanie można zmieniać indywidualnie. To powoduje, że kosztowne, dodatkowe elementy układu stają się zbędne, a sygnał jako napięcie, może być przetwarzany lub bezpośrednio wyświetlany.
• Znak sygnału wskazuje kierunek obrotów (w momentomierzu DATAFLEX 16).

Sprzęgła KTR dostosowane są do każdego zastosowania do wszystkich momentomierzy DATAFLEX marki KTR.

Zalecane są sprzęgła skrętne przyłączeniowe KTR takie jak:

• sprzęgła RADEX-NC,
• sprzęgła RADEX-N,
• bezluzowe sprzęgła Rotex GS,
• sprzęgła przeciążeniowe marki KTR.

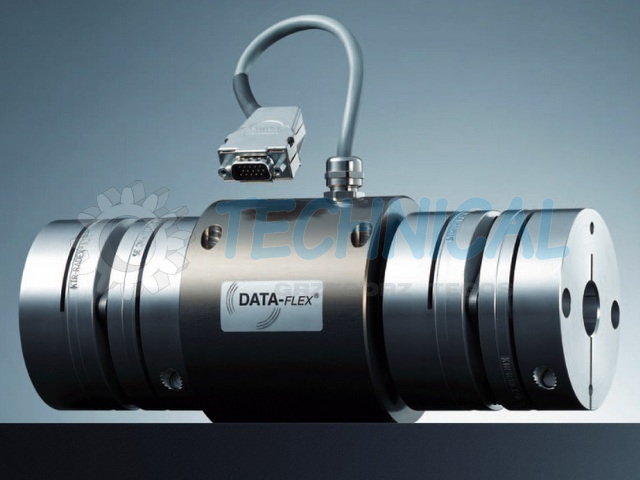

Dla uzyskania wysokiej skrętności sztywnej proponuje się użyć sprzęgieł lamelowych Radex. Wielkość sprzęgieł przyłączeniowych skrętnych zależy również od wielkości samego momentomierza - miernika momentu obrotowego Dataflex KTR.

Dzięki zastosowanej zaawansowanej technologi pomiarowej momentomierz KTR Dataflex dokonuje precyzyjnego pomiaru momentu obrotowego i prędkości obrotowej, co jest nieodzownym elementem współczesnej techniki napędowej z jej zmiennymi w casie i dynamicznymi zastosowanymi napędami. System pomiarowy momentomierza tensometrycznego KTR DATAFLEX określa cztery parametry jednocześnie:

• moment obrotowy,
• prędkość obrotową,
• kąt obrotu,
• kierunek obrotu.

Czy potrzebujesz znać i kontrolować w sposób dynamiczny moment obrotowy - moment skręcający na wale czy wale silnika elektrycznego?

Czy używasz zaawansowanych technologi pomiaru momentu obrotowego na wale miernikiem momentu obrotowego?

Jeśli masz takie określone wysokie wymagania co do wiedzy o momencie skręcającym Twoje wały to zamów i zastosuj we właściwym dla Ciebie miejscu!

Zastosuj sprawdzone rozwiązania pomiaru momentu obrotowego dzięki wysokiej jakości momentomierza KTR Dataflex. Fabrykant KTR gwarantem poprawności pomiaru przez miernik momentu KTR Dataflex.

Galeria foto z miernikami momentu obrotowego KTR Dataflex.

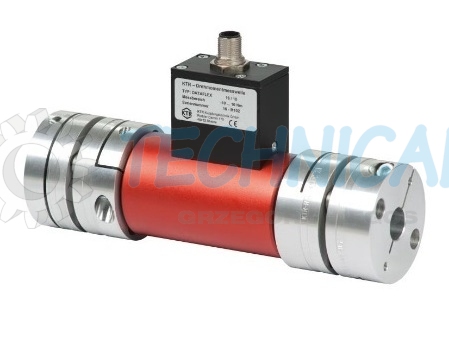

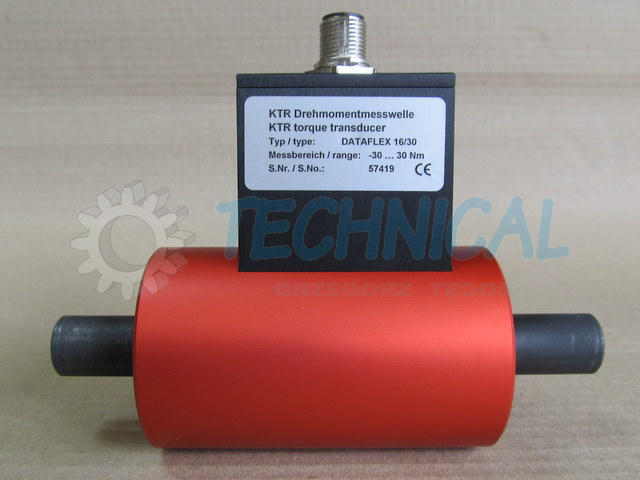

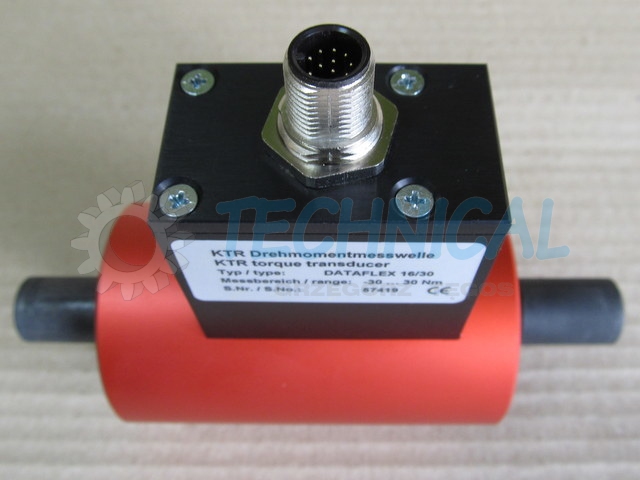

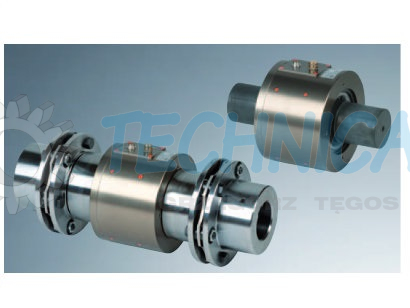

Tensometryczne urządzenie do pomiaru momentu obrotowego na wale transmisyjnym lub wale silnika elektrycznego.

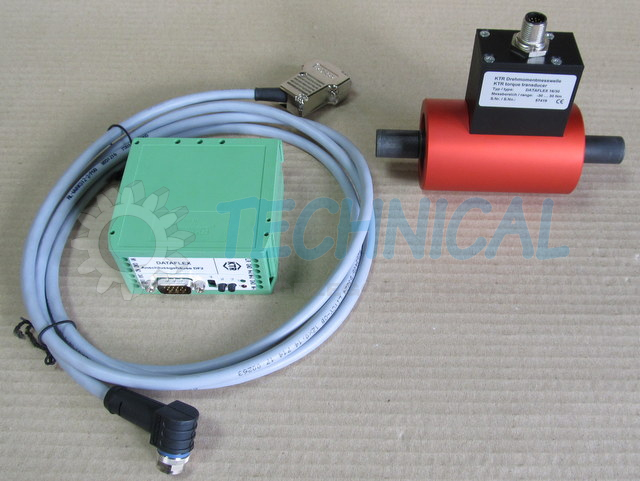

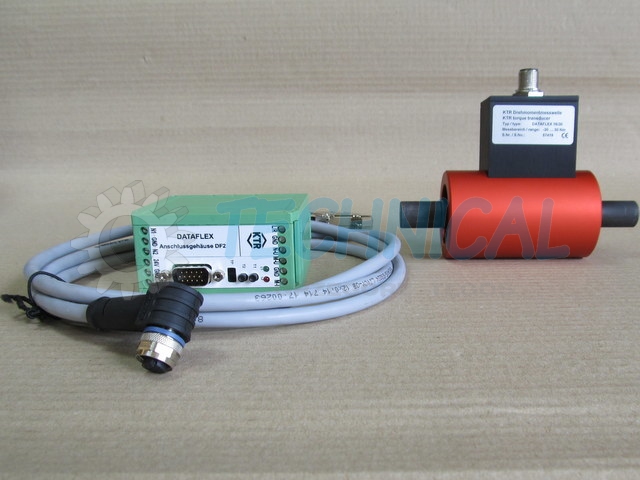

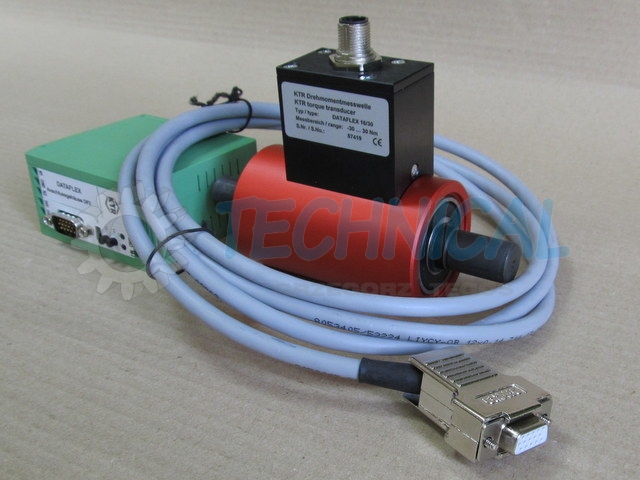

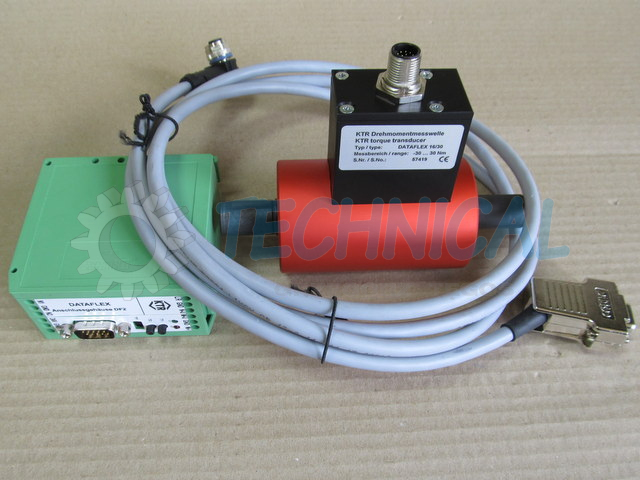

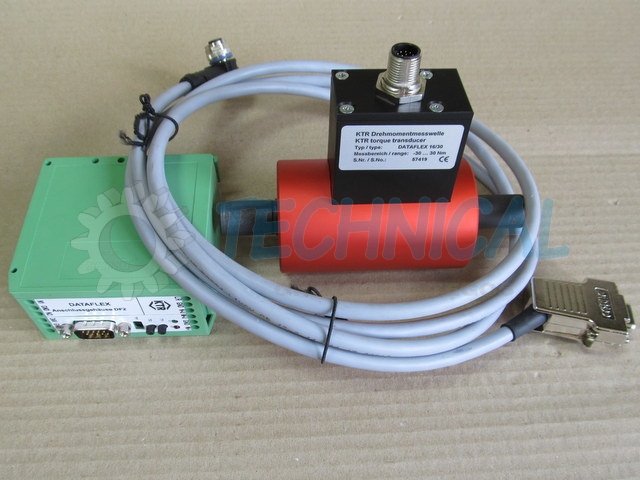

Momentomierz KTR Dataflex i jego elementy składowe dla uzyskania poprawności pomiaru momentu obrotowego na wale.
