Sprzęgła lamelowe METALDRIVE, SIT

Sprzęgła lamelowe METALDRIVE

Sprzęgła lamelowe METALDRIVE są w pełni zrobione ze stali i są używane w aplikacjach, gdzie jest wymagana wysoka niezawodność, sztywność i precyzja. Nie wymagają konserwacji.

Wykonanie:

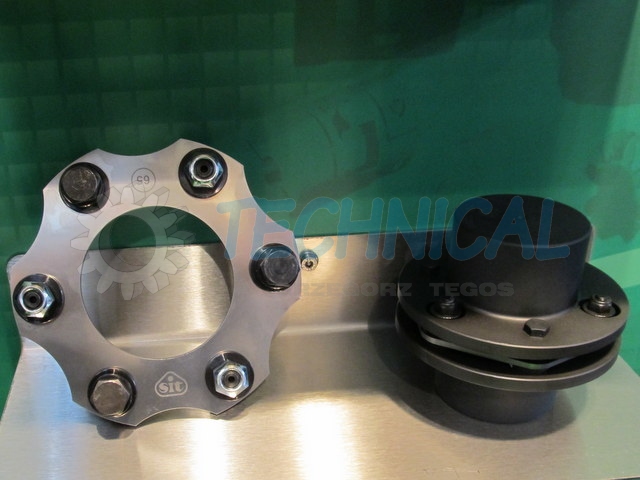

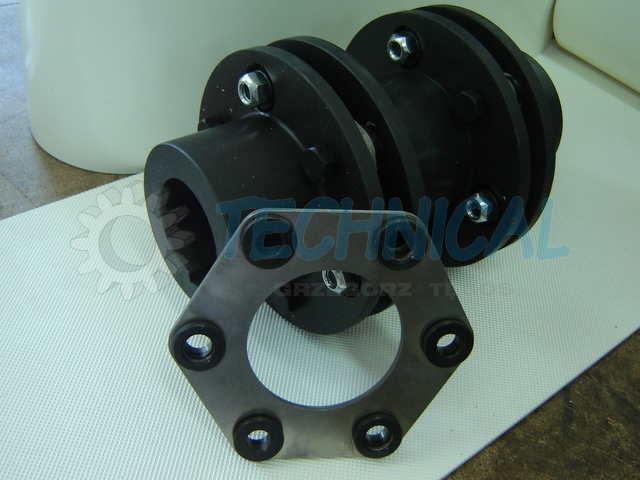

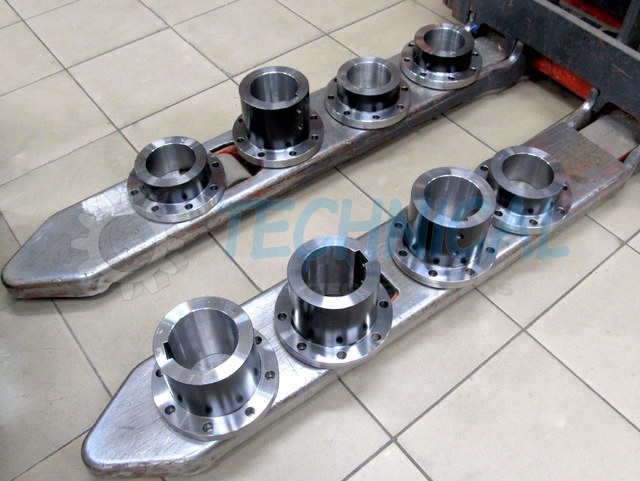

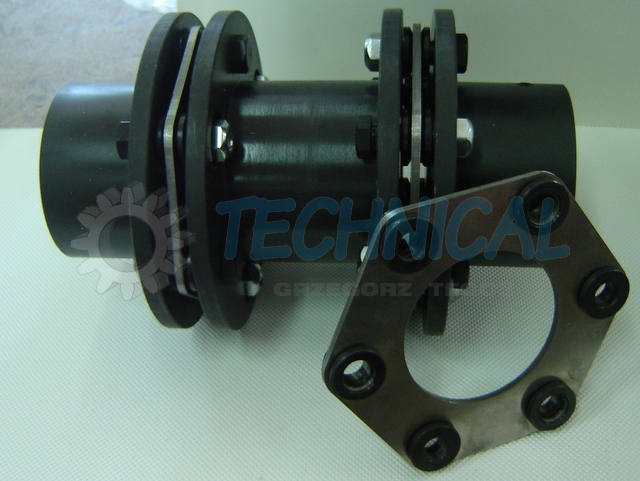

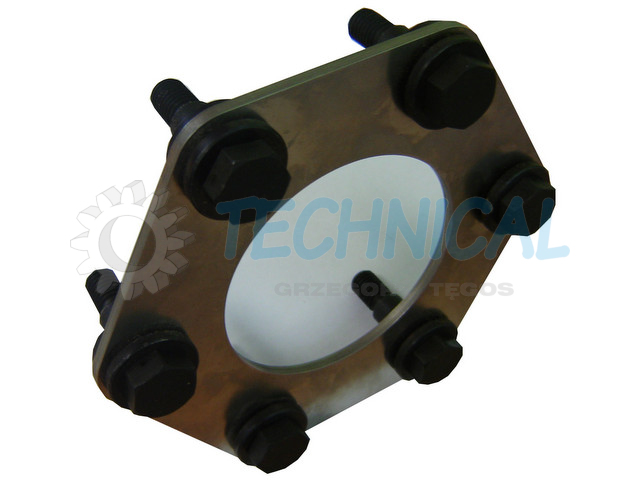

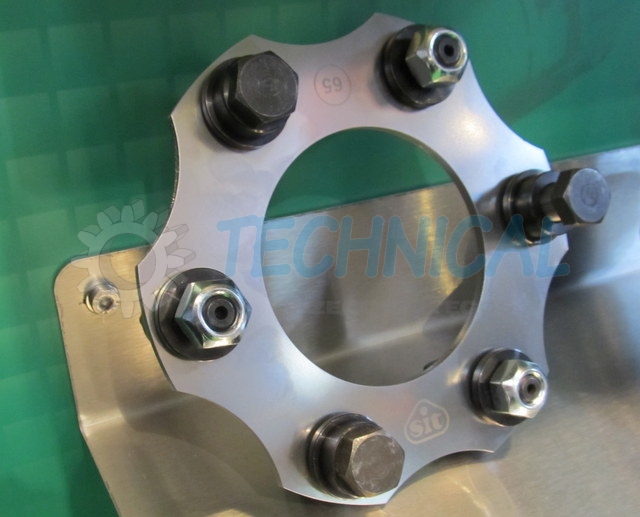

sprzęgła lamelowe METALDRIVE składają się z : 2 piast, separatora i pakietu tarczek lamelowych

Typy sprzęgieł lamelowych

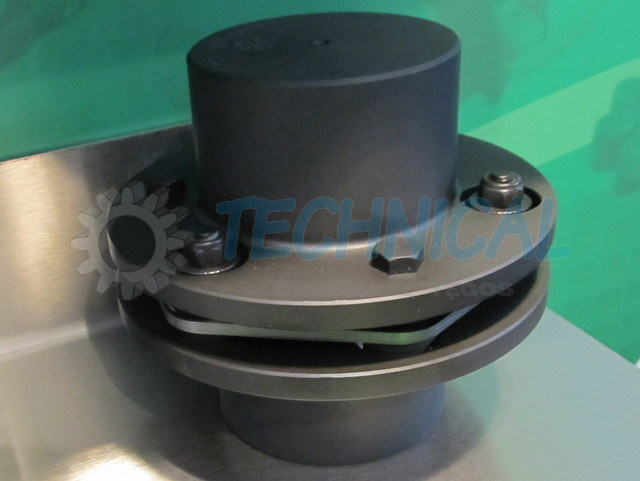

GDM typ S

Standardowa wersja sprzęgła lamelowego z pojedynczym pakietem lamelowym, pozwala na osiowe i kątowe przesunięcia. Promieniowe przesunięcia nie są dozwolone.

GMD typ: DCL, DDC, DC1MR, DC2MR, DCC1MR

Standardowa wersja sprzęgła lamelowego z podwójnym pakietem tarczek lamelowych, w standardowej długości separatora. Pozwala na kompensację odchyłek: osiowych, kątowych i promieniowych. Jstnieje możliwość montowania piast odwrotnie niż standardowo w celu otrzymania kompaktowego napędu. Przy zamontowaniu piast odwrotnie nie ma możliwości promieniowego montowania przekładki – tarczki lamelowej.

GMD typ SA1

Wersja sprzęgła lamelowego z wałem rurowym łączącym . Jest dostępne w różnych długościach, może być dostarczone w opcji aluminiowej i stalowe.

GMD typ SA2

Wersja sprzęgła lamelowego z wałem rurowym cechuje się solidną konstrukcją. Jest dostępny w różnych długościach.

GMD typ DCA

Wersja sprzęgła lamelowego z podwójnym wałem i blokadą ruchu powrotnego. Standardowa długość, dla aplikacji z pompami. Możliwe także wykonanie zgodne z API 610 e API 617.

Charakterystyka sprzęgieł lamelowych METALDRIVE

wszystkie warianty w standardzie wykonane są ze stali

lamel w formie tarczki zoptymalizowany dla dużegogo momentu obrotowego

nie wymagają konserwacji i smarowania

sztywne skrętnie

bezluzowe

szeroki zakres temperatur pracy: -40ºC – 250ºC

możliwe także wykonanie zgodne z ATEX 94/9/CE

łatwa instalacja

dwukierunkowe

modułowa budowa

kompensuje przesunięcia osiowe, kątowe i promieniowe wałów (tylko w wersji z dwoma lamelami)

możliwość wykonania ze stali nierdzewnej dla aplikacji pracujących w środowisku powodującym korozję.

Zastosowania sprzęgieł lamelowych:

Sprzęgła lamelowe METALDRIVE znajdują zastosowanie wszędzie tam, gdzie trzeba przenieść duży moment obrotowy i gdzie występują duże prędkości . W wersji z wałem łączącym można ich używać tam gdzie są duże odległości połączeń między wałami.
