Taper Lock - Taper Bush

Co to jest tuleja mocująca Taper Lock - Taper Bush?

Taper Lock i Taper Bush to tuleja stożkowa zaciskowa do transmisji mocy i obrotów pomiędzy piastą a wałem z wpustem.

Tuleja Taper Bush i tuleja Taper Lock to konstrukcje ułatwiające montaż i demontaż koła pasowe, sprzęgła, koła łańcuchowe z gniazdem stożkowym wymiarowo odpowiednim pod rozmiar Taper Lok czy Taper Bush.

 Czy używasz Taper Lock dla łatwego montażu w maszynach?

Czy masz w planach wyposażenie swoich maszyn i urządzeń w tuleje mocujące Taper Lock - Taper Bush?

Inni już to robią i są zadowoleni z szybkości montażu i demontażu!

Zamów i zainstaluj razem z kołem pasowym czy sprzęgłem maszynowym.

Wysokiej jakości Taper Lock gwarancją wysokiej jakości bezluzowego połączenia.

Tuleja mocująca Taper Lock - Taper Bush - Tuleje stożkowe zaciskowe to ten sam element budowy maszyn do przeniesienia napędu jako połączenie rozłączne.

Taper Lock zwane również tulejami stożkowymi czy tulejami mocującymi służą do mocowania kół napędowych na osiach wałów. Dzięki takiemu rozwiązaniu, montaż jak i demontaż są bardzo łatwe i nie wymagają zastosowania dodatkowych narzędzi prócz klucza imbusowego. Tapery czyli tuleje stożkowe mocujące Taper Lock pozwalają również na wycentrowanie elementu transmisji mocy na wale, którego średnica leży w zakresie fi 10mm- fi 125mm. Łatwość i wygoda montażu tulei stożkowych Taper Lock zdecydowały o ich wszechstronnym użyciu w projektowaniu maszyn.

Wykonanie mocujących tulei stożkowych Taper Lock Taper Bush:

• z wysokiej jakości żeliwa GG25 a niektóre ze stali,
• ze stali na specjalne zamówienie,
• otwory cylindryczne metryczne i calowe o szerokim zakresie średnic.

Łatwość i pewność montażu sprzęgieł maszynowych na wale poprzez tuleję stożkową zbieżną Taper Lock elementów przeniesienie napędu w maszynach z wału na wieniec koła pasowego lub łańcuchowego.

Charakterystyka tulei mocujących Taper Lock - Taper Bush:

• dostępne rozmiary: 1008- 5050,
• pozwalają na szybki, łatwy montaż i demontaż np. koła na wale,
• rowki pod wpust mają wielkość znormalizowaną zgodnie z DIN i UNI,
• samocentrujące elementy łączące, które gwarantują bardzo dużą dokładność w granicach 0,02 mm,
• przy obciążeniu dynamicznym nie występuje wybijanie bezluzowego połączenia,
• tuleje stożkowe taper mogą być stosowane w temperaturach dochodzących nawet do +180°C.

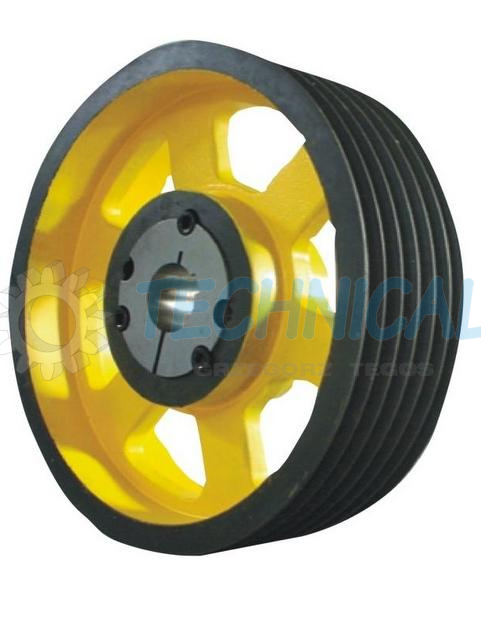

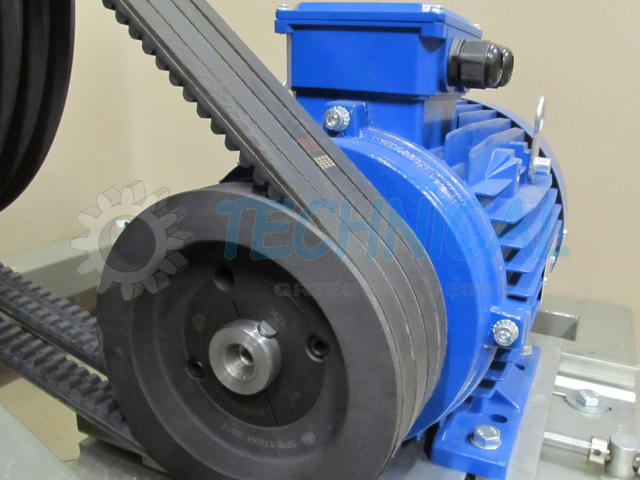

Koła pasowe mocowane na tulejach zbieżnych Taper Lock to pewne połączenia pomiędzy wałem a piastą koła pasowego.

 Do mocowanie sprzęgieł, kół pasowych czy kół łańcuchowych używana jest się odpowiednio tuleja mocująca Taper Lock czy tuleja Taper Bush. Należy przy wyborze tulei stożkowej zaciskowej Taper zwrócić szczególną uwagę na odpowiednie oznaczenia i wielkość otworów z oznaczeniem w mm czy otworów w calach. Wały z wpustem na których będa posadowione - zamontowane Tuleje Taper Lock czy Taper Bush muszą być wykonane zgodnie z norma do prawidłowego posadowienia tulei stożkowych zaciskowych.

 Rozmiary i typoszereg tulei Taper lock i Taper Busch z otworami w mm. Calowe otwory w katalogu.

• taperlock 1008 fi otworu osadczego od 11 do 25mm,
• taperlock 1108 fi otworu osadczego od 11 do 28mm,
• taperlock 1210 fi otworu osadczego od 11 do 32mm,
• taperlock 1215 fi otworu osadczego od 12 do 32mm,
• taperlock 1310 fi otworu osadczego od 14 do 35mm,
• taperlock 1610 fi otworu osadczego od 12 do 42mm,
• taperlock 1615 fi otworu osadczego od 12 do 42mm,
• taperlock 2012 fi otworu osadczego od 14 do 50mm,
• taperlock 2517 fi otworu osadczego od 18 do 65mm,
• taperlock 3020 fi otworu osadczego od 22 do 75mm,
• taperlock 3030 fi otworu osadczego od 25 do 75mm,
• taperlock 3535 fi otworu osadczego od 25 do 90mm,
• taperlock 4040 fi otworu osadczego od 40 do 100mm,
• taperlock 4545 fi otworu osadczego od 55 do 110mm,
• taperlock 5050 fi otworu osadczego od 50 do 125mm,
• taperlock 6050 fi otworu osadczego od 80 do 150mm,

 Gdzie ma być stosowana tuleja Taper Lock czy tuleja Taper Bush oprócz sprawdzenia wielkości otworu należy sprawdzić i odpowiednio wybrać tuleję stożkową pod kątem możliwości przenoszenia Nm. Każda tuleja mocująca Taper Lock posiada własną charakterystykę do przenoszenia obciążeń. Warto stosować tuleje mocujące Taper Lock i taper Bush z przewymiarowaniem do przenoszenia obciążeń. Przy odpowiednim zastosowaniu Taper Lock czy Taper Bush odpowiedni wydłuża się czas eksplatacji a tym samym żywotność. Właściwą charakterystykę do przenoszenia obciążeń przez tuleje mocujące można odnaleźć w katalogu w odpowiednich tabelach.

Zastosowanie tulei mocujących Taper Lock i Taper Bush do mocowania na wale z wpustem:

• piasty sprzęgieł,
• piasty kół pasowych,
• piasty kół zębatych,
• piasty kół łańcuchowych
• itp

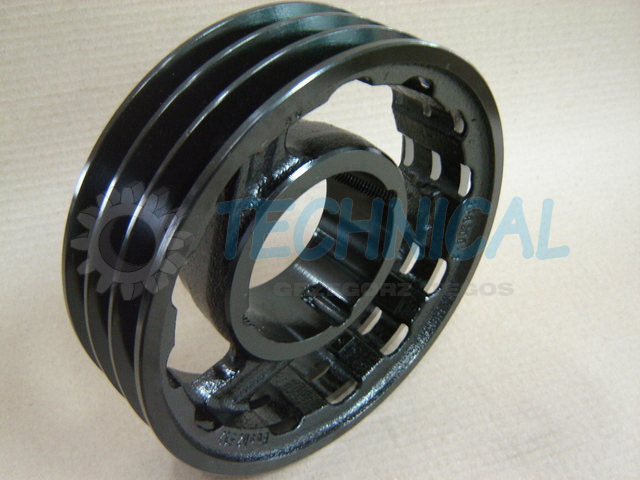

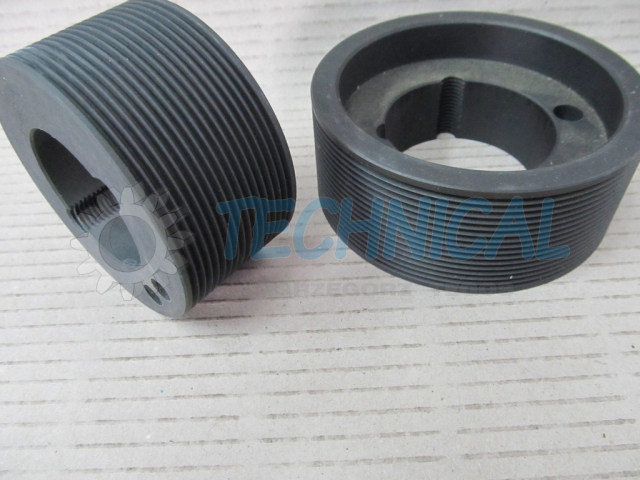

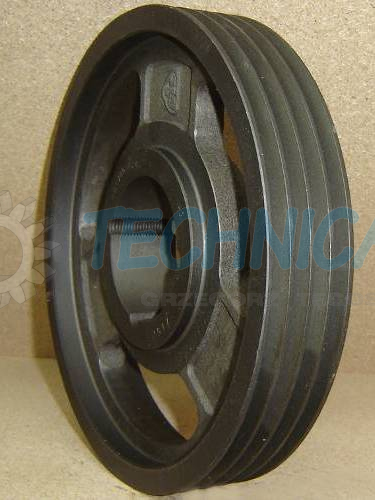

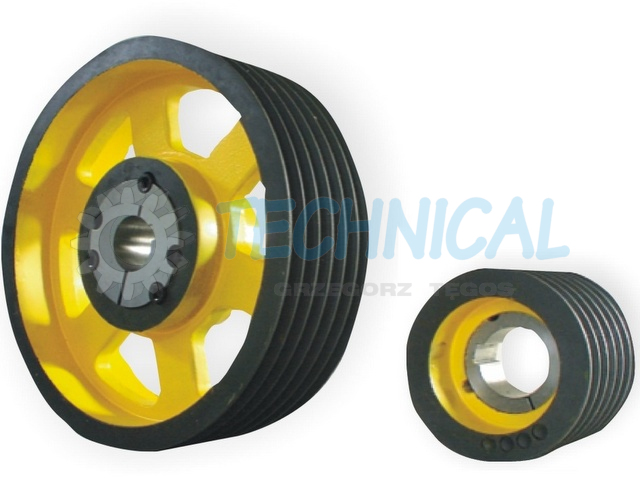

 Koła pasowe pod taper występują w wielu odmianach i rodzajach. Dla zapoznania się z możliwościami zastosowania tulei mocujących gdzie są stosowane koła pasowe pod Taper Lock.

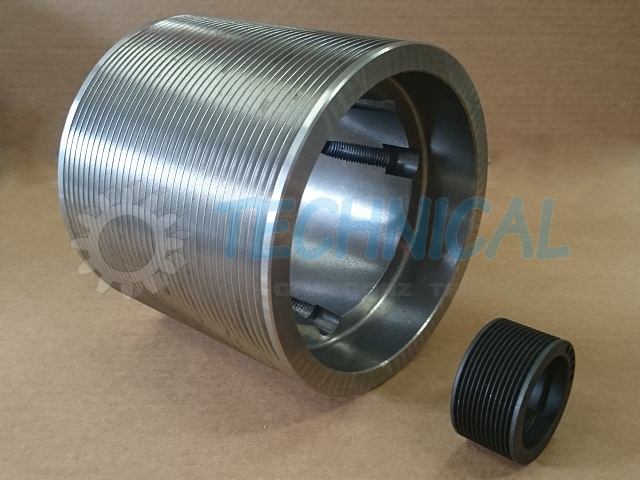

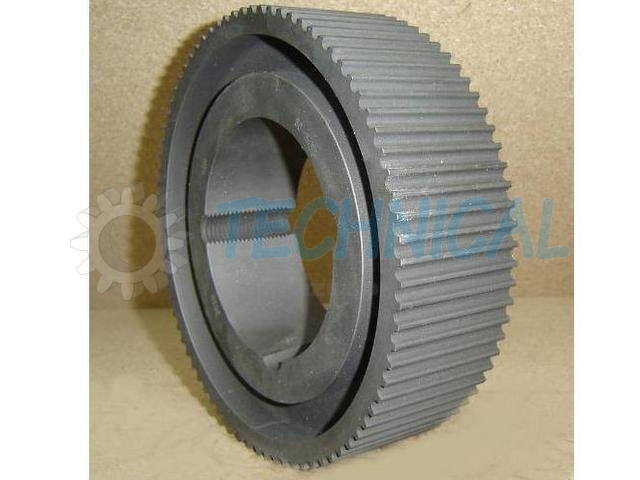

 Inną specjalna grupą kół jest koło pasowe zębate taper lock. Można się zapoznać ze szczegółami na podanej stronie. Kół pasowych zębatych na taper lock jest też wiele różnych możliwości i w zależności od aplikacji należy dokonać wyboru. Koło pasowe taper to dobre i nowoczesne zamontowanie koła pasowego na wale maszyny. Koło pasowe taper z uwagi na łatwość montażu i demontażu jest łatwo dostępne i często stosowane jako wygodne rozwiązanie techniczne.

Taper Lock - Taper Bush zalety:

• łatwość w stosowaniu
• bardzo duża dostępność,
• duża unifikacja - tzw normalia,
• ułatwiony montaż i demontaż elementu posadzonego na tulei,
• tani produkt,
• uniwersalność otworu osadczego w jednej wielkości,
• zastosowane otwory metryczne i calowe,
• produkt dostępny z magazynu - szybka realizacja zamówienia,
• samocentrujące i zaciskowe.

 Ze względu na szereg zalet tuleje stożkowe Taper Lock - Taper Bush stały się idealnym rozwiązaniem dla przemysłu, pozwalając uniknąć niezwykle kosztownych przestojów ze względu na swoją łatwość i szybkość montażu. Tuleje stożkowe Taper Lock - Taper Bush to tuleje stożkowe, które stosuje się dla łatwego posadowienia np piast sprzęgieł czy kół pasowych. Tuleje zbieżne stożkowe Taper Lock - Taper Bush produkowane są z otworami metrycznymi i calowymi. Istnieje kilkanaście rozmiarów tulei stożkowych z możliwością posadawiania na wałach od fi 9mm do fi 125mm w standardzie.

Informator magazynowy z taper lock i taper bush.

 Łatwe w montażu tuleje Taper Lock - Taper Bush. Tuleje stożkowe Taper Lock i Taper Bush to rozwiązanie dla przemysłu, pozwalające uniknąć kosztownych przestojów. Oraz kosztów z uwagi na łatwość i szybkość montażu tulei stożkowych w gniazdach Taper Lock.

Tuleje osadcze mocujące Taper Bush - Taper Lock jako alternatywa dla standardowych rozwiertów w piaście koła pasowego czy sprzęgła maszynowego.

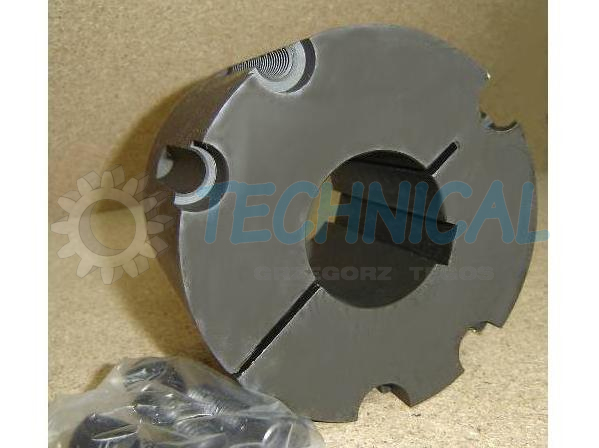

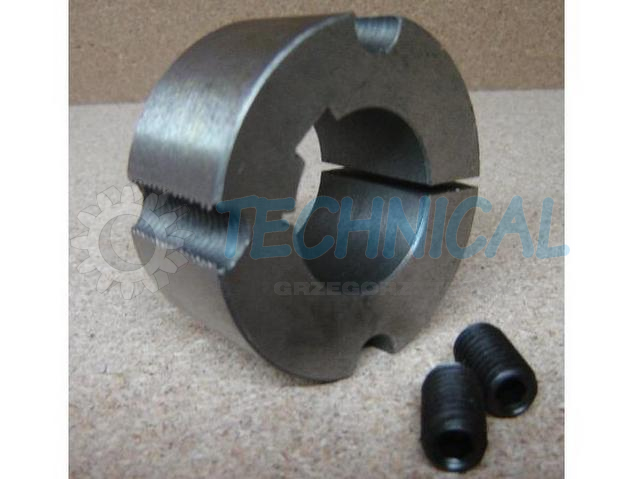

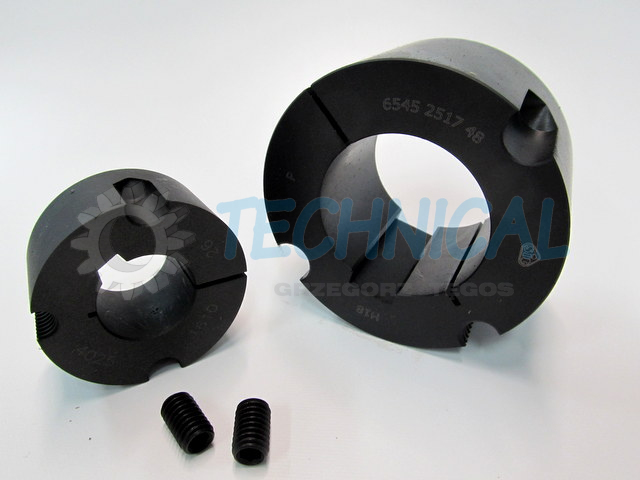

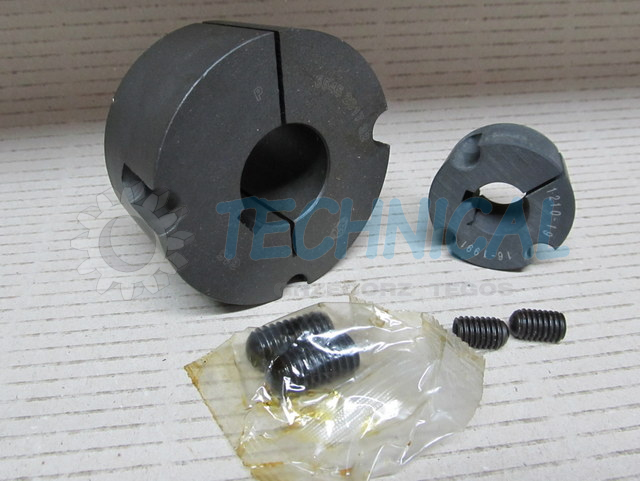

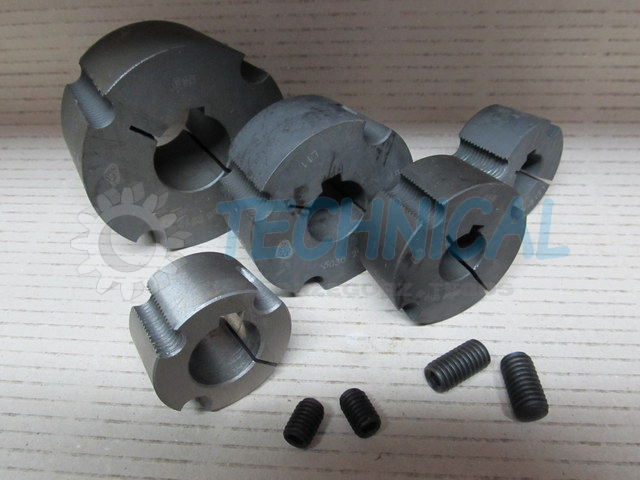

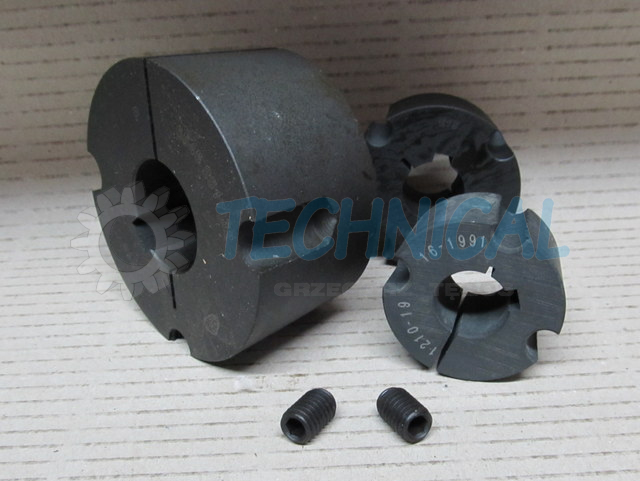

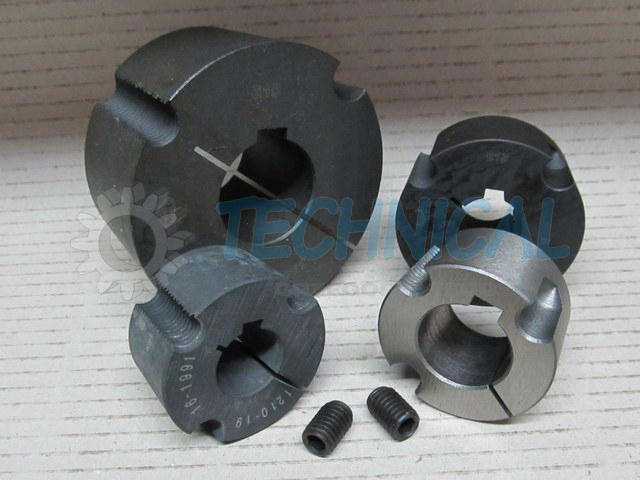

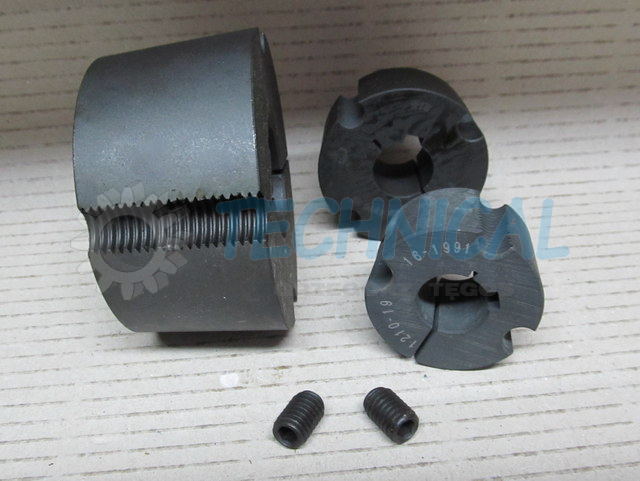

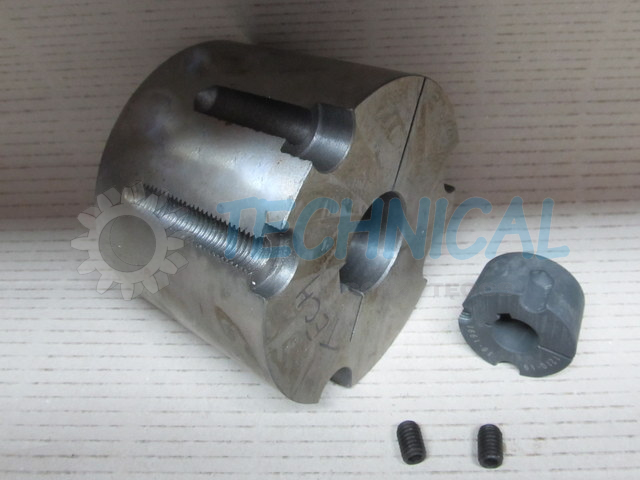

Galeria z tulejami mocującymi Taper Lock - Taper Bush otwory metryczne i calowe.
