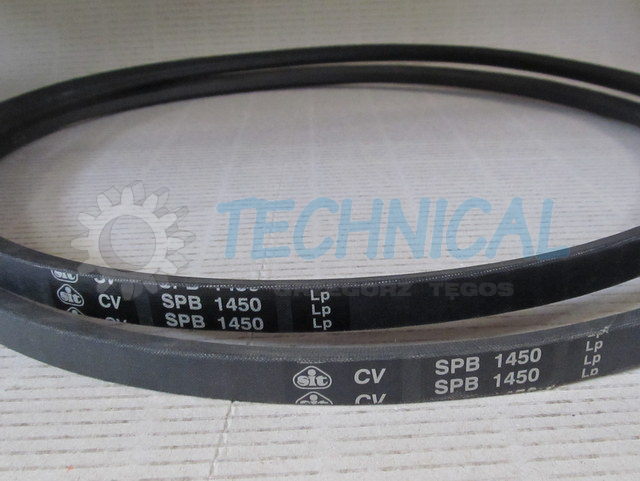

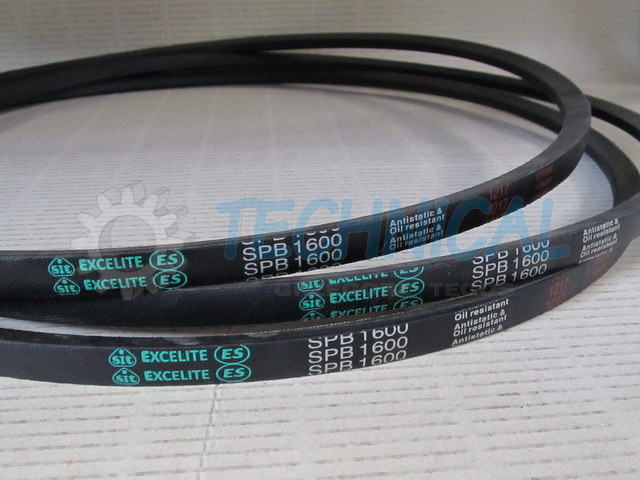

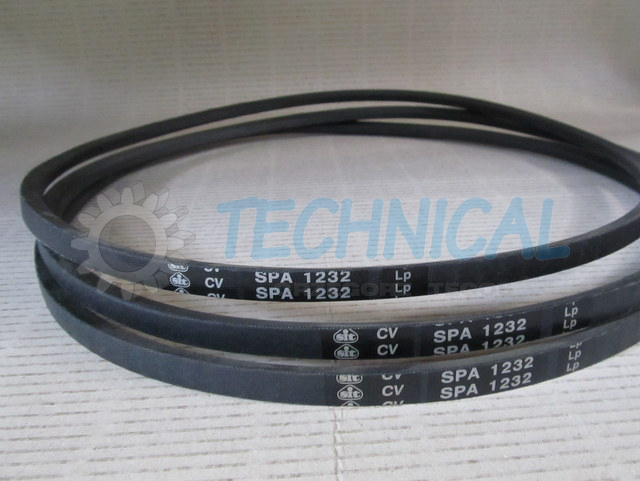

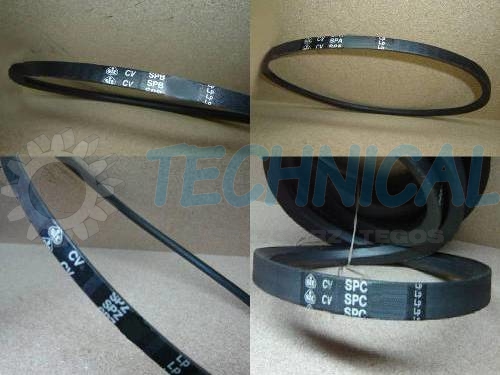

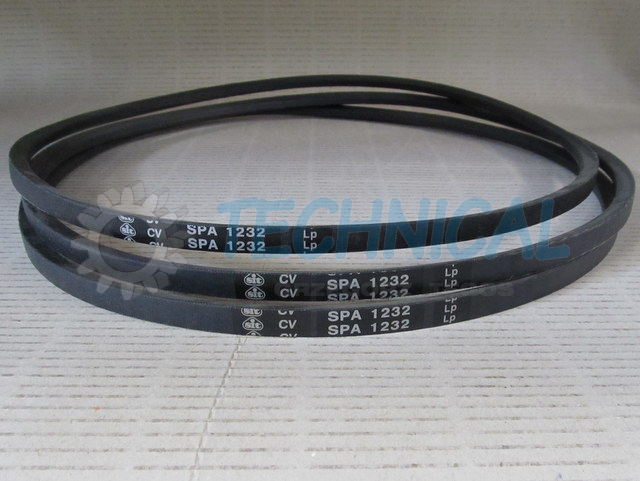

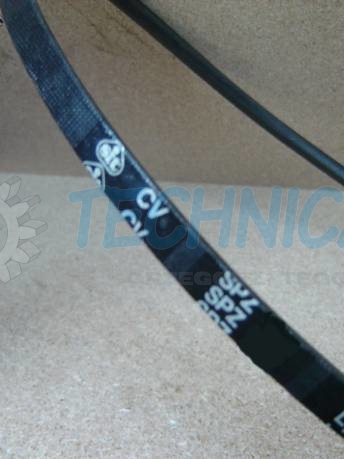

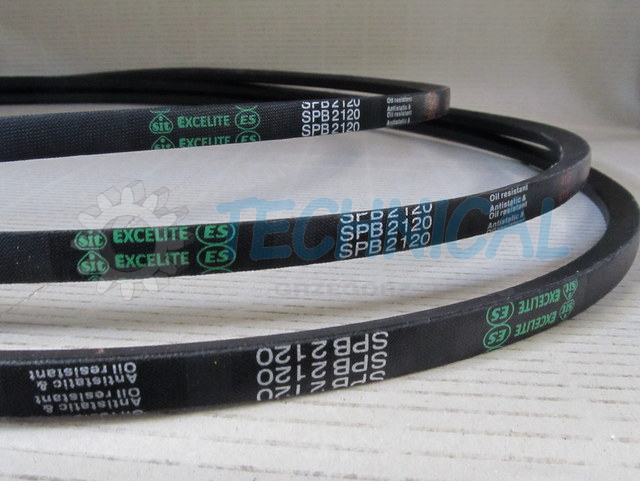

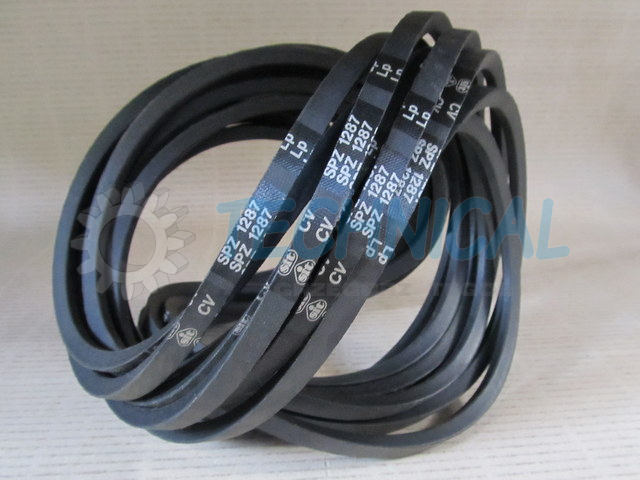

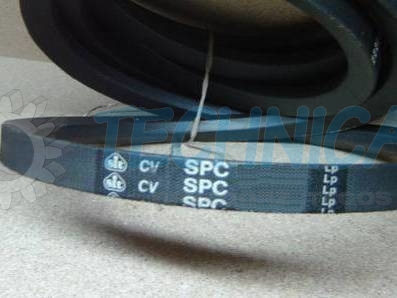

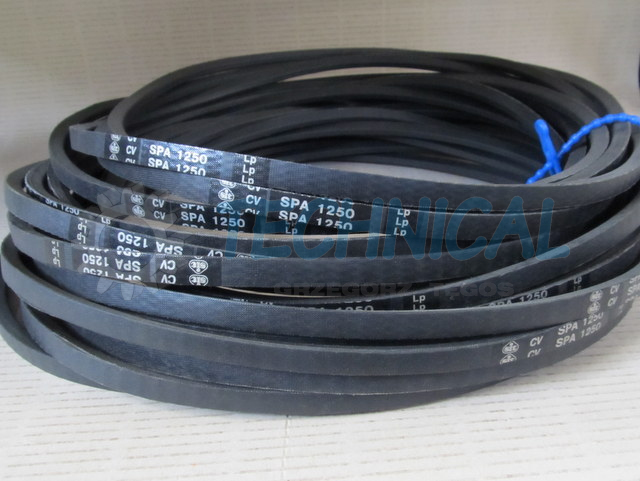

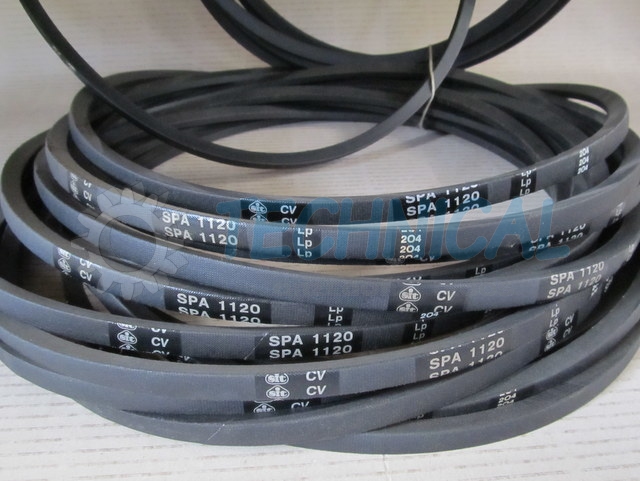

Pasy klinowe SPZ, SPA, SPB, SPC - wąskoprofilowe paski klinowe wysokiego obciążenia

Pasy klinowe posiadają w przekroju poprzecznym kształt trapezu równoramiennego. Składają się z: warstwy nośnej (wykonanej z linek), z warstwy podatnej (wykonanej z gumy lub kauczuku) oraz z warstwy tkaninowo-gumowej. Całość paska klinowego jest owinięta zawulkanizowaną taśmą (tzw. owijką). Budowa taka paska klinowego zapewnia dużą przyczepność , wytrzymałość, giętkość i oraz małą rozciągliwość pasa. Zwulkanizowana taśma - owijka, którą pokryte są pasy klinowe wąskoprofilowe SPZ, SPA, SPB, SPC jest odporna na olej i wysoką temperaturę co znacznie zwiększa żywotność pasów klinowych.

Wykonanie pasków klinowych w owijce:

• mieszanina elastycznego kauczuku
• linki wzmocnienia kordowego
• tkaninowa warstwa otaczająca

Charakterystyka pasów klinowych SPZ, SPA, SPB, SPC to:

• zdolność do przenoszenia dużych mocy przy zmniejszonej o 20 ÷ 30% przestrzeni instalacyjnej w porównaniu z pasami płaskimi,
• niska masa , co wiąże się z mniejszym wpływem siły odśrodkowej, a co za tym idzie zwiększeniem prędkości obwodowej do 40[m/s],
• możliwość zastosowania kół pasowych o małych średnicach, co umożliwia zastosowanie wysokich przełożeń (rzędu 1:15),
• znacznie większą powierzchnię zewnętrzną pasów klinowych w stosunku do pola przekroju umożliwia to lepszą wymianę ciepła z otoczeniem,
• szeroki zakres temperatur pracy od -40 do +80ºC.
• paski klinowe są owinięte tkaniną i przewodzą prąd elektryczny zgodnie z ISO 1813

Zastosowanie pasów klinowych w owijce

Dzięki wymienionym cechom pasy klinowe SPZ, SPA, SPB, SPC wąskoprofilowe znajdują zastosowanie w całym przemyśle maszynowym i rolnictwie.

Paski klinowe wąskoprofilowe wysokiego obciążenia zastąpiły klasyczne pasy klinowe typu Z, A, B, C jako ekonomicznie nieopłacalne a technicznie słabe.  Pasek klinowy wysokiego obciążenia o profilach SPZ, SPA, SPB, SPC to nowoczesne rozwiązanie techniczne i opłacalne ekonomicznie a jednocześnie nowoczesne przeniesienie napędu w przekładni pasowej klinowej.

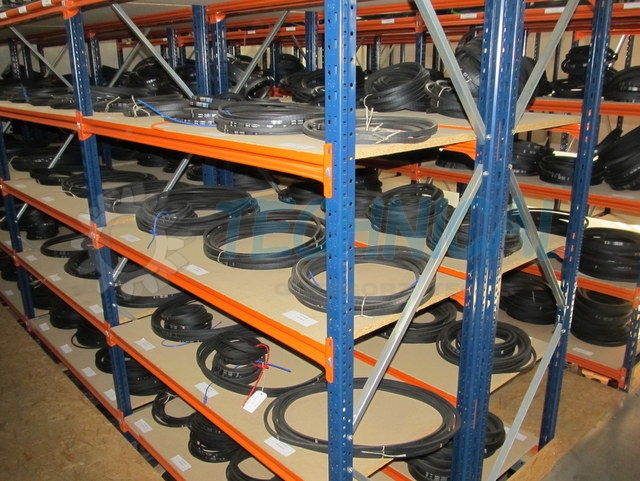

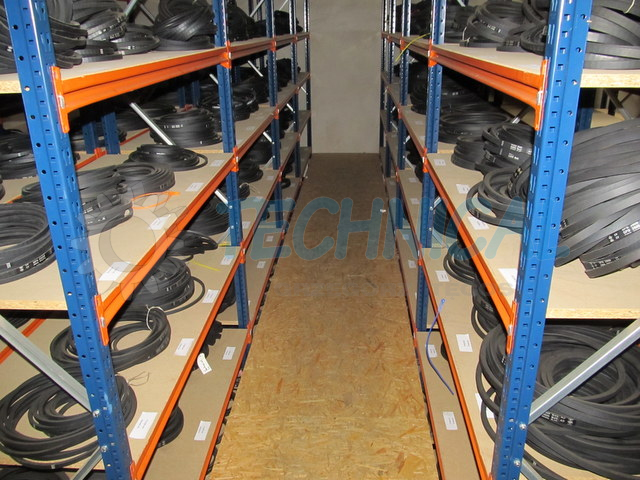

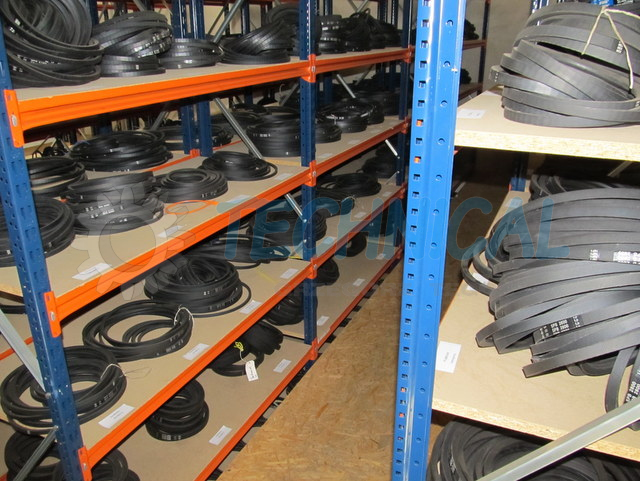

Utrzymujemy na naszych magazynach pasy klinowe wysokiego obciążenia SPZ, SPA, SPB oraz SPC

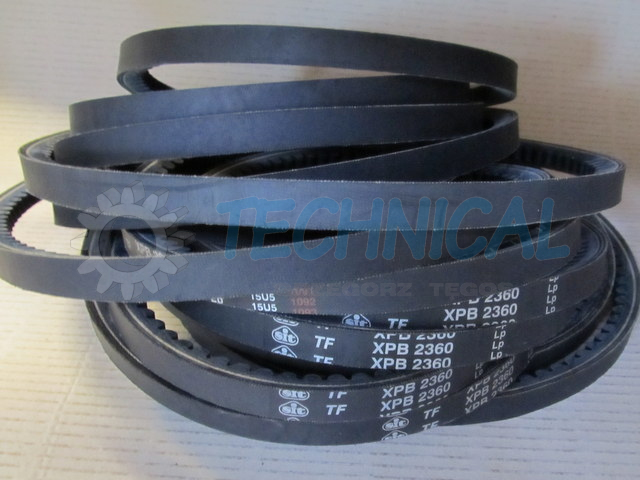

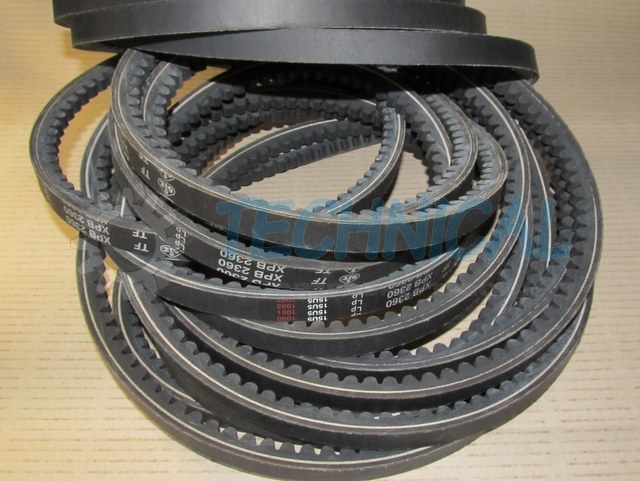

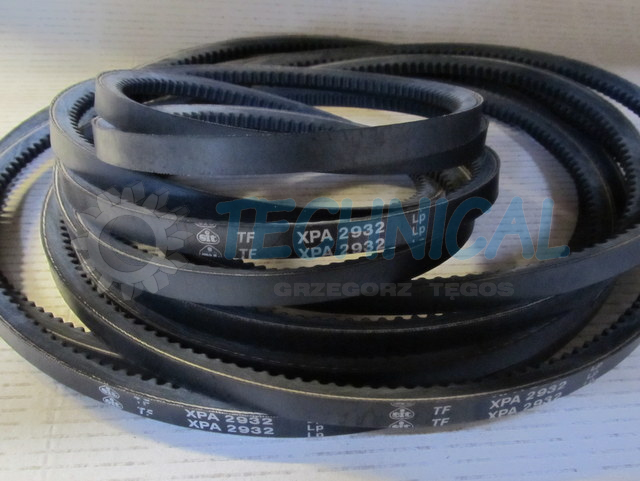

Pasy klinowe wąskoprofilowe uzębione.

Pasy klinowe ze ściętymi bokami, zwane także pasami o otwartych powierzchniach bocznych, nie posiadają okrycia - owijki. Są to pasy klinowe wąskoprofilowe, produkowane z uzębieniem wewnętrznym (biernym, które nie przenosi mocy) oraz z bokami ciętymi. Bardzo dobrze sprawdzają się tam gdzie wymagane są duże przełożenia, duże prędkości lub koła pasowe klinowe o małej średnicy. Pas klinowy powinien być odpowiednio dobrany do swoich zadań

Wykonanie pasków klinowych

• elastomer
• linki wzmocnienia kordowego
• warstwa pokrywająca

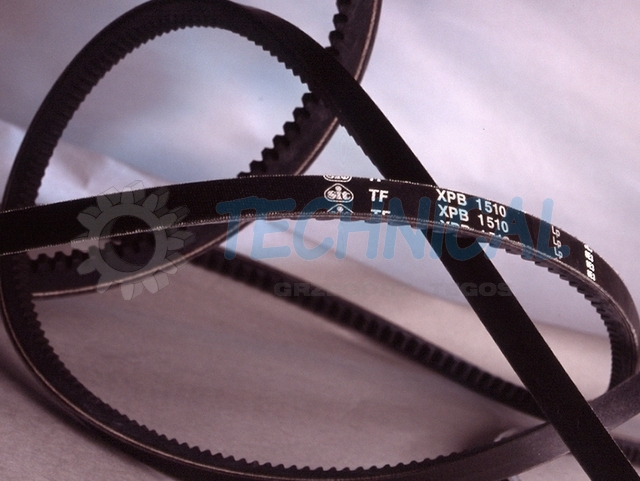

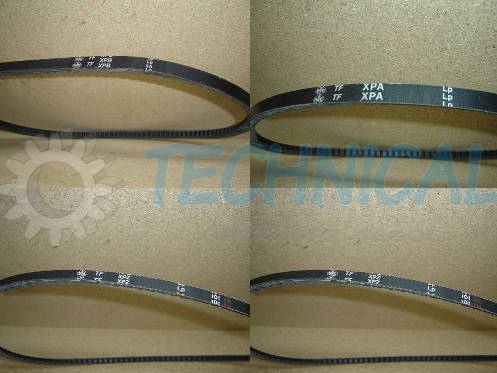

Charakterystyka pasów klinowych uzębionych XPZ, XPA, XPB, XPC

• szlifowane ściany boczne zapewniają sprzężenie pasa klinowego z rowkiem koła pasowego klinowego
• specjalna budowa zapewnia cichą pracę przekładni oraz zapobiega zbyt dużemu wzrostowi temperatury
• elementy wytrzymałe pasa klinowego na rozciąganie przenoszą obciążenia uderzeniowe oraz zmęczeniowe
• zapewniają przenoszenie większej mocy w takiej samej przestrzeni lub taką samą moc w przestrzeni mniejszej o ok 30% w porównaniu do klasycznych pasów klinowych
• maja wykonanie antystatyczne wg ISO 1813
• są bardziej elastyczne od tradycyjnych pasów klinowych, co umożliwia
• zastosowanie kół pasowych klinowych o mniejszych średnicach
• poślizg pasa jest niewielki a wartość przenoszonej mocy jest wyższa przy podobnych wymiarach gabarytowych w porównaniu z pasem z owijką
• włókna cząsteczek materiału – elastomeru, ułożone są czołowo względem powierzchni bocznych

Zastosowanie pasów klinowych uzębionych

Pasy klinowe XPZ, XPA, XPB, XPC używane są powszechnie w budowie napędów pojazdów roboczych, do przenoszenia mocy z silnika spalinowego na pompy wodne, rozruszniki i prądnice, wentylatory, dmuchawy, maszyny przemysłowe, maszyny rolnicze itp. Pasek klinowy ma nadal bardzo szerokie zastosowanie w transmisji mocy. Pas klinowy to nadal jeden z podstawowych elementów przeniesienia napędu

Paski klinowe wąskoprofilowe wysokiego obciążenia uzębione, zastąpiły klasyczne pasy klinowe typu XZ, XA, XB, XC jako ekonomicznie nieopłacalne a technicznie mało zadawalające.  Pasek klinowy wysokiego obciążenia o profilach XPZ, XPA, XPB, XPC to nowoczesne rozwiązanie techniczne i opłacalne ekonomicznie a jednocześnie nowoczesne przeniesienie napędu w przekładniach pasowych klinowych.

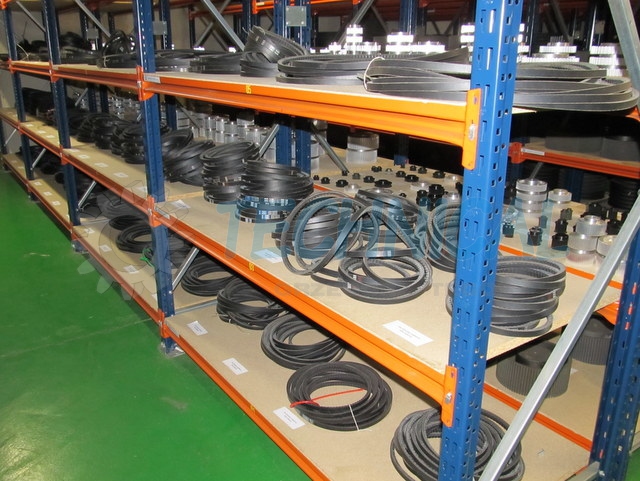

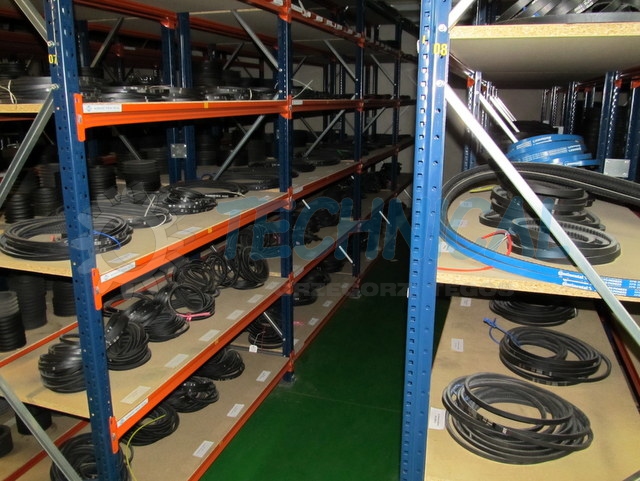

Utrzymujemy na stanach magazynowych pasy klinowe uzębione wysokiego obciążenia XPZ, XPA, XPB oraz XPC

Pas klinowy - Pasek klinowy to nadal poszukiwany element przeniesienia napędu
