Pasek zębaty - Pasy zębate

 Pasy zębate - pasek zębaty możemy podzielić ogólnie na: pasy z rękawa i pasy z metra. Ponad to pasy z zębami czynnymi możemy podzielić na gumowe i poliuretanowe lub ich kompozyty. Pasy są elementem przekładni zębatych pasowych. Wykorzystując pasy zębate metryczne do budowy przekładni zębatych pasowych uzyskujemy dzięki takiemu rozwiązaniu przekładnię pasową synchroniczną.



Paski zębate na odpowiednio dobrane koła pasowe zębate.

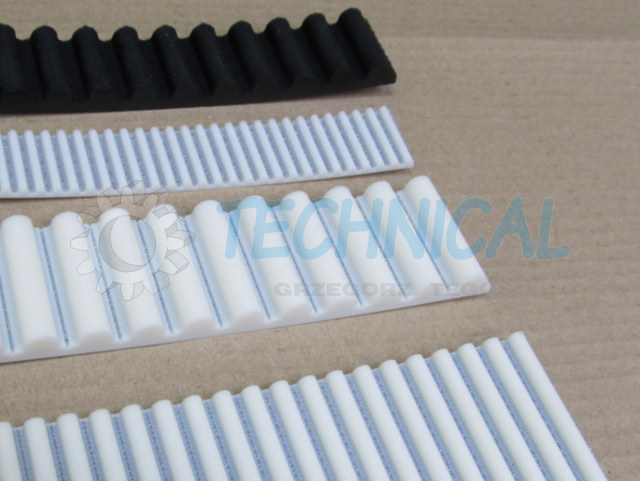

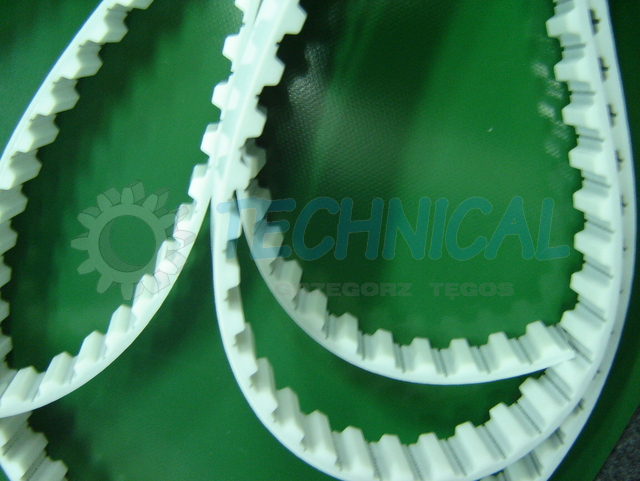

 Pasy zębate poliuretanowe - występują z rękawa jak i z metra. Pasy poliuretanowe w standardowej ofercie są jednostronne i dwustronne. Pasy zębate z rękawa występują jako typoszereg długości i są docinane na szerokość wg potrzeb klienta. Również pasek PU zębaty z rękawa występują w specjalnych długościach do 25 000mm a firma Technical może je zaoferować do 150mm szerokości przy specjalnych długościach.

Pasy zębate poliuretanowe występują również z metra - pasek zębaty na metry. Pasy PU z metra dostarczamy jako otwarte lub zgrzane - połączone w obwód na naszych serwisach. Pasy poliuretanowe zębate z metra dostarczamy w szerokościach standardowych aż do 150mm. Pasy PU z zębami i z kołami pasowymi zębatymi tworzą doskonałe przekładnie synchroniczne, czyli pracujące bez poślizgu.



Pasek zębaty na metry i rękawa o dowolnej długości i szerokości wg specyfikacji klienta.

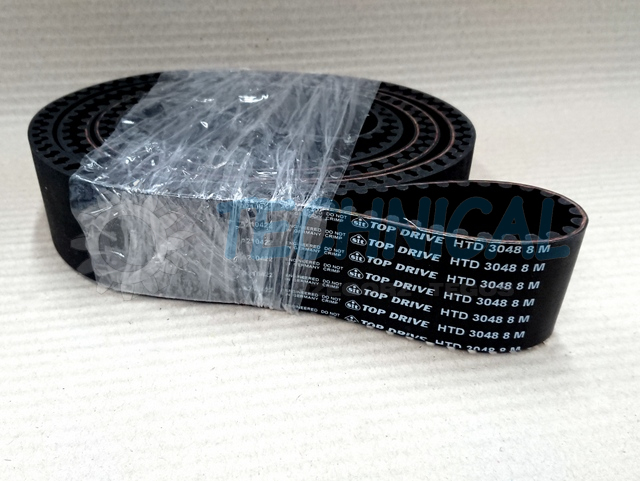

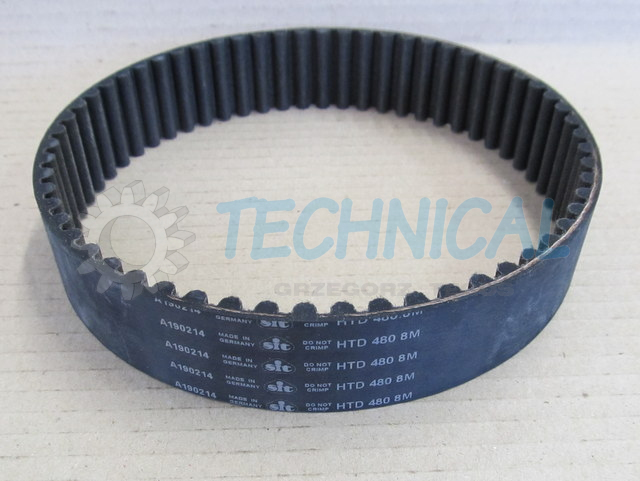

  Pasy zębate gumowe występują w całej swej różnorodności. Obecnie najbardziej rozpowszechnione są gumowe pasy z zębami o profilu HTD. Występują te pasy napędowe w podziałkach HTD3, HTD5, HTD8, HTD14. Paski o profilu HTD występują w trzech rodzajach wykonania, tj jako pasy Standard, pasy Mustang Speed oraz pasy Mustang Torqe. W przedziale pasów gumowych zębatych znajdują się pasy o profilach uzębienia STD, które to najbardziej rozpowszechnione są w krajach azjatyckich ale wraz z maszynami dotarły też do Europy. W tym dziale występują również pasy zębate gumowe z rękawa o podziałkach calowych XL, L, H, XH, XXH. Pasy calowe gumowe zębate obecnie występują coraz rzadziej w nowych projektach ale na wymianę nadal znajdują się w ofercie firmy Technical. Pasy zębate Mustang to nowoczesna konstrukcja paska napędowego gdzie należy określić parametry pracy jak: prędkość liniowa m/s i przenoszony moment obrotowy. Pasy zębate Mustang dzielimy na speed - duże prędkości liniowe oraz torqe - duże przenoszenie Nm. Przekładnie pasowe z pasami z zębami są przekładniami synchronicznymi.

 Pasy zębate Eagle - SilentSync występują z rękawa i z metra. Paski Eagle - SilentSync występują w podziałkach 8M i 14M gumowe z rękawa a z metra PU występują w podziałkach 5M, 8M, 10M, 14M  i odpowiednio w standardowych szerokościach. Dla pasów zębatych Eagle - SilentSync z rękawa: dla podziałki 8M to :16, 32, 48, 64 mm oraz dla podziałki  14M to 35 ;  52,5 ; 70 ; 105 mm. A dla pasów Eagle PU z metra dla podziałki 5M : 12,5 ; 25 mm , dla 8M 16 ; 25 ; 32 ; 50 mm , dla podziałki 10M : 25 ; 32 ; 50 ; 75 ; 100 mm oraz dla podziałki 14M : 35 ; 52 ; 70 ; 105mm. Konstrukcja pasów Eagle - SilentSync zębatych, pozwala na pracę na kołach bez obrzeży bocznych a sam profil czyni przekładnie pasową cichszą od klasycznych. Przy mniejszych gabarytach przekładnia pasowa Eagle może przenieś większą moc. Pasy SlientSync zębate są elementem przekładni zębatych pasowych cichobieżnych.

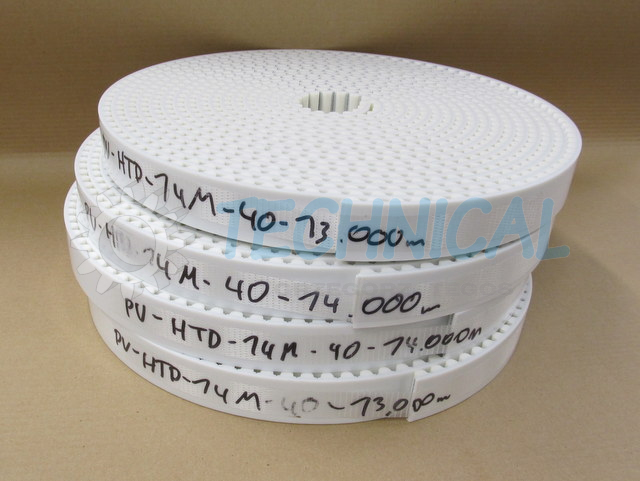

Pasek zębaty na metry - konfekcjonujemy paski zębate na metry wg zamówienia klienta. Posiadamy na stanie magazynowym rolki pasków o długości standardowej 100mb. Rolki pasków na metry posiadają różne spacje - standardowe szerokości pasków z zębami odpowiednie do standardowych szerokości kół pasowych zębatych. Dzięki takim zapasom magazynowym potrafimy szybko wykonać pas na żądany wymiar z zatopionymi na bokach linkami - co jest bardzo ważne dla eksploatacji gdzie występują pasy zębate z metra.

Paski napędowe zębate - zazwyczaj to są napędowe zębate katalogowe, które docina się z rękawa na żądaną szerokość przez klienta. Również klient może zamówić pasek napędowy z zębami o specjalnej długości do 25mb z rękawa i określonej długości i według zapotrzebowania na profil zębaty napędowych pasków.

Pasy napędowe zębate zazwyczaj służą do przeniesienia napędu z wału maszyny na wał maszyny poprzez koła pasowe zębate. W specjalnych przypadkach paski napędowe zębate można zastosować jako pasy transportujące zębate - techniczne specjalne. Dla uzyskania poprawnych efektów transportu pasy napędowe zębate pokrywa się materiałem wg uzgodnienia lub wyposaża w zabieraki.

Pas zębaty otwarty - w zależności od potrzeb klienta i aplikacji dostarczamy paski otwarte czyli to są pasy na metry. Taki pas zębaty otwarty posiada dwa końce i nie jest połączony w obwód czy rękaw.

Łączenie pasów zębatych w obwód na metry, wykonujemy na własnym serwisie.



Przekładnia na pasek zębaty w napędach maszyn

Przekładnia na pasek zębaty - możemy dostarczyć kompletną przekładnię na pasek zębaty poliuretanowy lub gumowy wraz kołami pasowymi zębatymi. Paski napędowe zębate poliuretanowe w zależności od swojej konstrukcji są samoprowadzące lub potrzebują specjalnego wykonania kół pasowych zębatych z obrzeżami. Posiadamy programy obliczeniowe i możemy dopomóc gdzie jest potrzebna przekładnia na pasek zębaty z rękawa i na metry. Koła i paski zębate muszą być właściwie dobrane do przekładni pasowej zębatej dla przeniesienia w sposób płynny i wysokowydajny mocy i obrotów z wału na wał maszyny. Przekładnia na pas z zębami gdzie są zęby czynne to jest przekładnia synchroniczna - pracującą bez poślizgu, co jest dużą zaletą takiego przekazania napędu.

Koła do pasów zębatych - posiadamy w ofercie pełną gamę kół pasowych zębatych dla stworzenia przekładni pasowej zębatej. Koła do pasów z zębami czynnymi muszą spełniać odpowiednie wymagania. Bardzo ważnym parametrem technicznym dla poprawności pracy przekładni na pas z zębami jest zazębienie zębów pasa w wieńcu koła zębatego pasowego. W zależności od przenoszonych obciążeń wymagana jest odpowiednia ilość zębów czynnych pasa przy odpowiedniej szerokości paska z zębami. Ważnym parametrem jest średnica koła do pasów z zębami. Każdy pas zębaty potrzebuje odpowiednią średnicę i szerokość koła pasowego. Ma to wydatny wpływ do wysokowydajna prace przekładni na pas zębaty.



Specjalne wykonania pasków zębatych na wymiar wg rysunku klienta pod indywidualne aplikacje na zapytanie.

Pasy zębate techniczne specjalne - oferujemy i dostarczamy całą game pasów specjalnych pod indywidualne rozwiązania maszyn i urządzeń klienta. Pasy z zębami czynnymi mogą być wyposażone w specjalne pokrycie górne do transportu wzmacniające powierzchnie płaskie pasków z zębami czy zwiększające współczynnik tarcia. Pasy transportujące zębate z zabierakami, szpilkami, magnetyczne itp. Ponad to wykonujemy pasy na koła zębate na wymiar wg zamówienia indywidualnego klienta.



Na specjalne zamówienie w paskach możesz otrzymać pasy zębate z linkami nośnymi :

• pasy zębate z kordem HPL
• Pasy zębate z kordem aramidowym
• Pasy zębate z kevlaru
• Pasy zębate z kordem Inox.

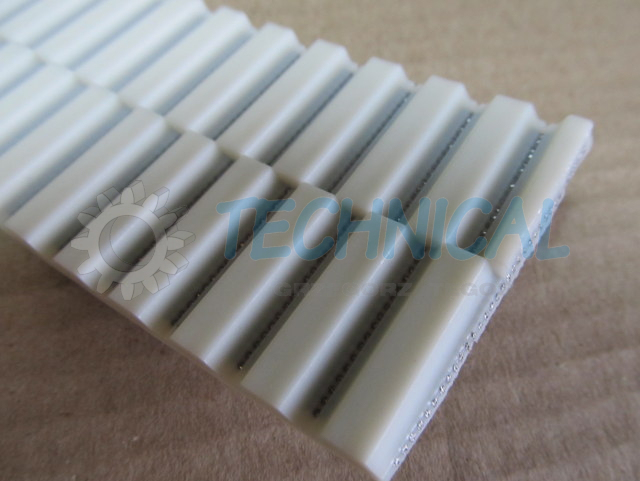

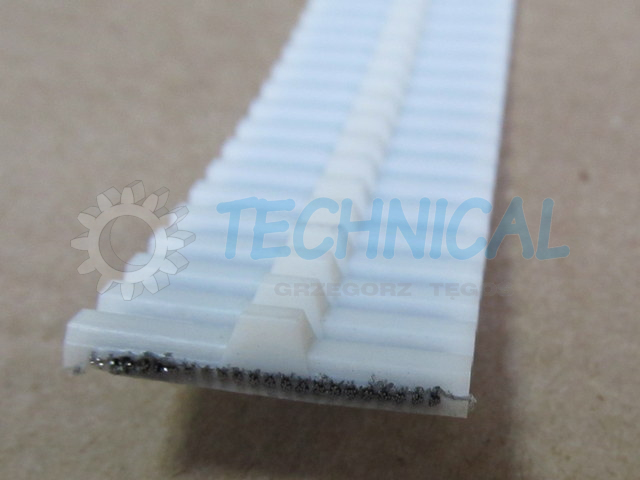

• Pasy zębate z linkami stalowymi
• Pasy zębate z aramidem



Są też pasy techniczne precyzyjne na indywidualne potrzeby. Oraz warto zadbać o pasy zębate z tkaniną poliamidową - pasy na zębach z tkaniną poliamidową - cicha praca i zmniejsza opory tarcia. Tym samym daje to oszczędności ekonomiczne i mniejsze zużycie. Pasy zębate techniczne specjalne - pasy zębate wykonania mogą być:

• Pasy zębate z zabierakami
• paski ze szpilkami
• pasy z pokryciami frezowanymi

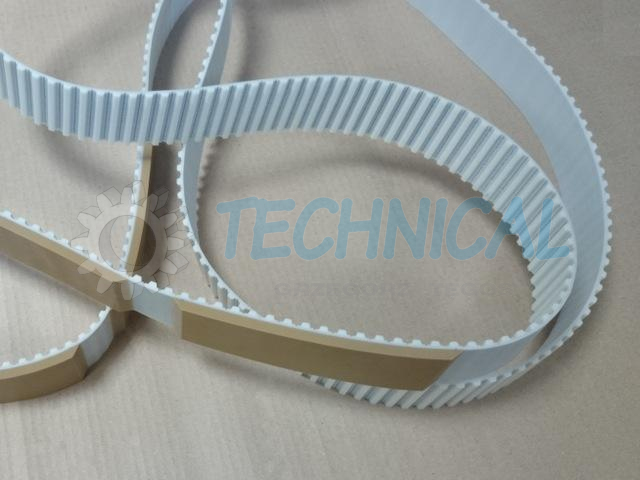

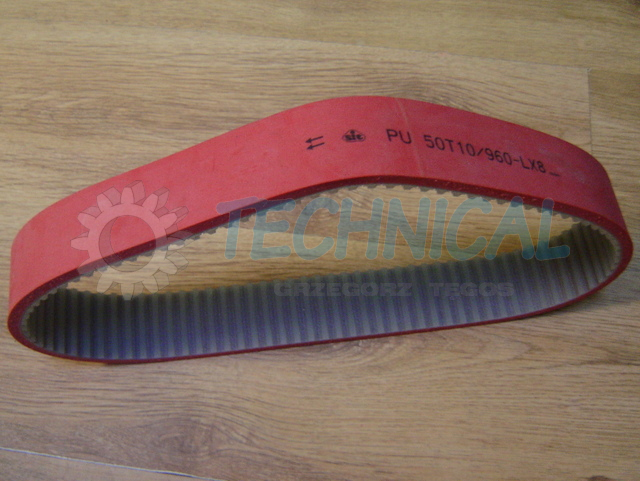

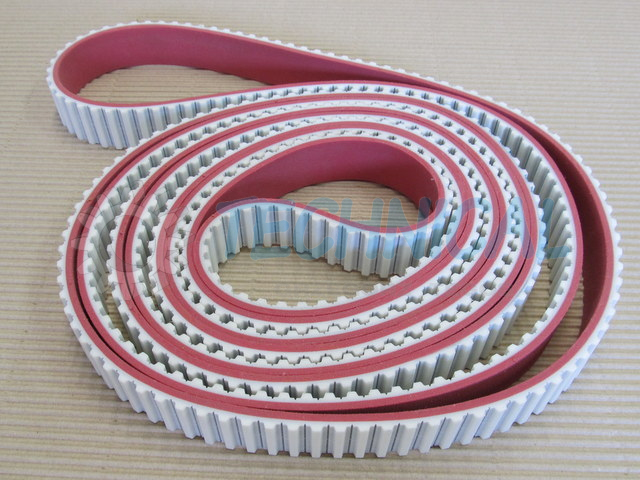

• pasy z pokryciami PU
• pasy techniczne z pokryciem gumowym: linatex, techgum, nitryl, corex itp
• Pasy do ciągnięcia folii
• paski z magnesami

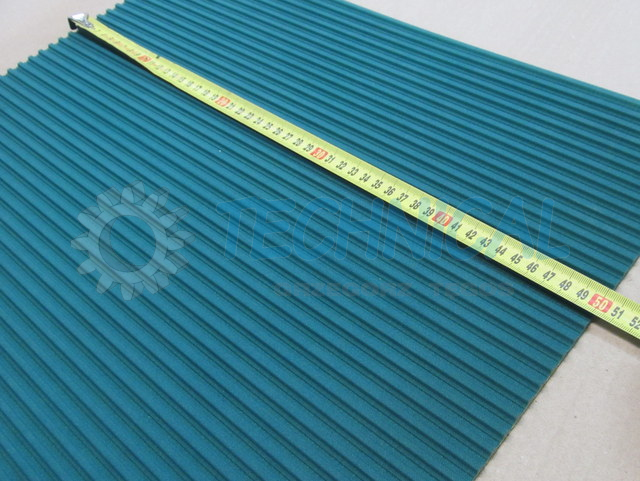

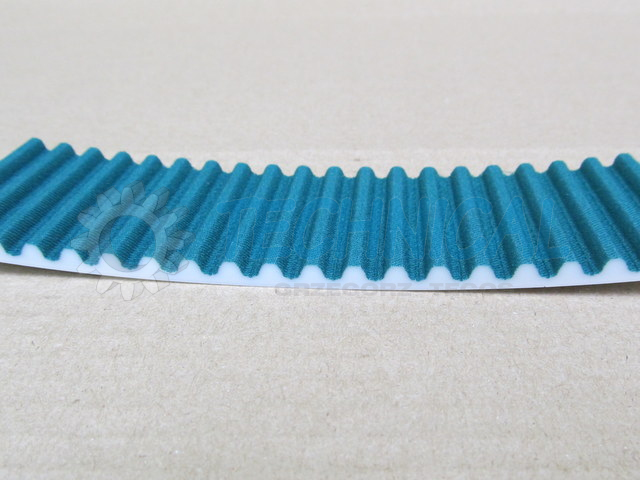

• Pasy zębate z tkaniną poliamidową
• specjalne pasy techniczne na zapytanie indywidualne klienta
• Pasy zębate z linkami nośnymi w specjalnym wykonaniu - na zapytanie



Pasy zębate parametry określa katalog pasków zębatych. Bez względu czy użyjemy pasy zębate metryczne - podziałki pasków metryczne czy pasy zębate techniczne - specjalne indywidualne wykonania wg potrzeb klienta czy pasy zębate z linkami nośnymi z kevlaru, aramidu, inox czy standardy - pasy zębate z linkami stalowymi to i tak podstawowe parametry wytrzymałości nośnej i napędowej określa katalog pasków zębatych. Należy określić pasy zębate na wymiar czy ma być pasek zębaty otwarty czy pasy zębate z rękawa gumowe lub poliuretanowe



Pasy zębate montaż gdzie jest stosowana przekładnia na pasek zębaty

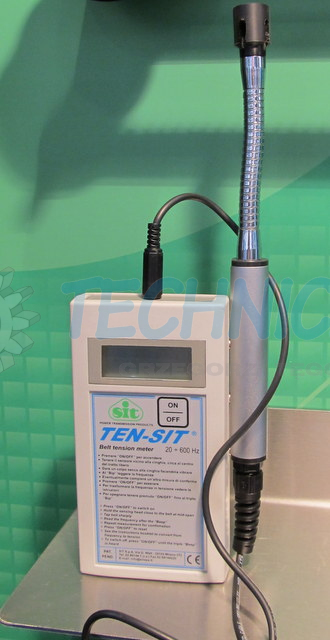

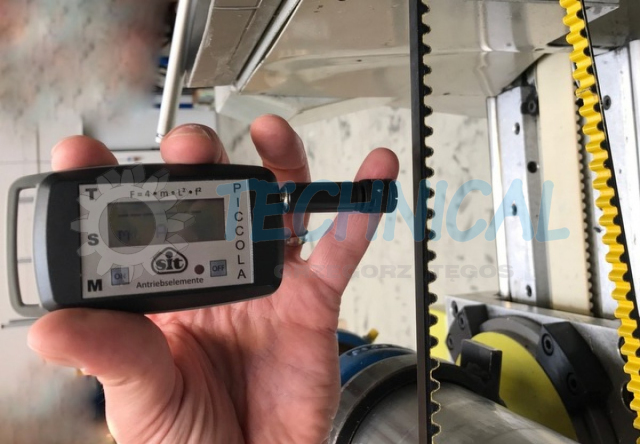

Zaleca się montaż pasków w przekładniach przy użyciu specjalnych przyrządów. Przyrządy odczytują naprężenie i równoległość kół zębatych pasowych. Doświadczony monter zawsze używa specjalnych przyrządów pomiarowych co wydłuża żywotność pasków i samej przekładni. Montaż pasków z zębami to odpowiedzialne zadanie - paski zębate muszą być podobnie nastrojone - przez naciąg jak struny w instrumentach muzycznych. Wtedy wszystko gra!





 Czy używasz paski PU zębate do napędu w swoich maszynach?

Posiadasz pasek zębaty na metry czy potrzebujesz łączenie  pasów zębatych żądany na wymiar - długość i szerokość?

Pas zębaty możemy dostarczyć w specjalnej dowolnej długości z rękawa i na metry.

Wielu już korzysta z naszych pasów prosto z magazynu.

Serwisujemy własne paski zębate!

Zamów i użyj z sukcesem nasze pasy napędowe zębate europejskich producentów.

Dostarczamy paski napędowe zębate na indywidualne potrzeby.



Paski napędowe zębate poliuretanowe i gumowe z typoszeregu z katalogu dla tworzenia precyzyjnych synchronicznych przekładni pasowych.

Pasy zębate konstrukcja, która pozwala na pewne przeniesienie napędu. Paski zębate wyróżnia ich konstrukcja - zęby czynne i cięgno czynne w przekładni. Pasy zębate z rękawa są docinane na odpowiednią szerokość.



Pasy napędowe zębate na metry i łączone w obwód na indywidualne zapytanie klienta a wykonane po uzgodnieniu i akceptacji.

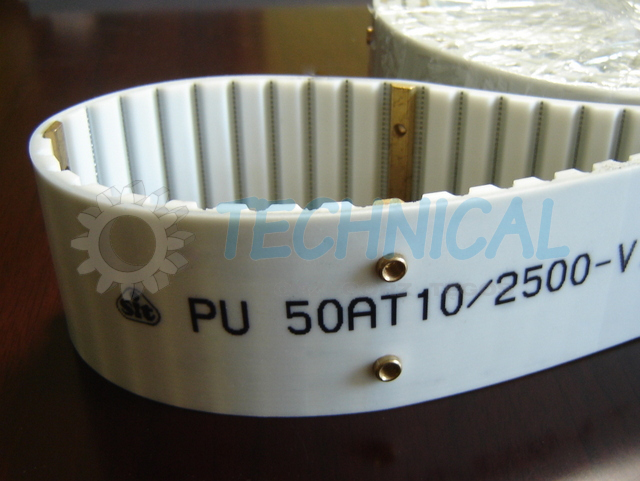

Pasy zębate specjalne zawsze są produkowane na indywidualne uzgodnienia i zamówienie klienta. Pasy zębate wykonania są katalogowe lub na specjalne produkcje. Pasy zębate łączenie odbywa się w specjalnych prasach pod naciskiem i w wysokiej temperaturze. Są to pasy zębate łączenie na indywidualny wymiar.

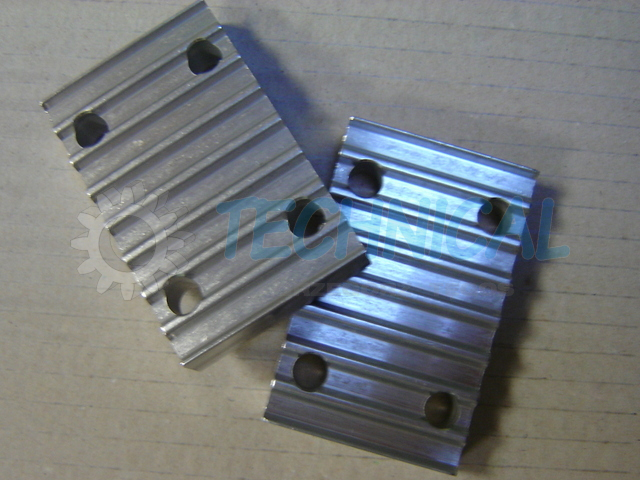

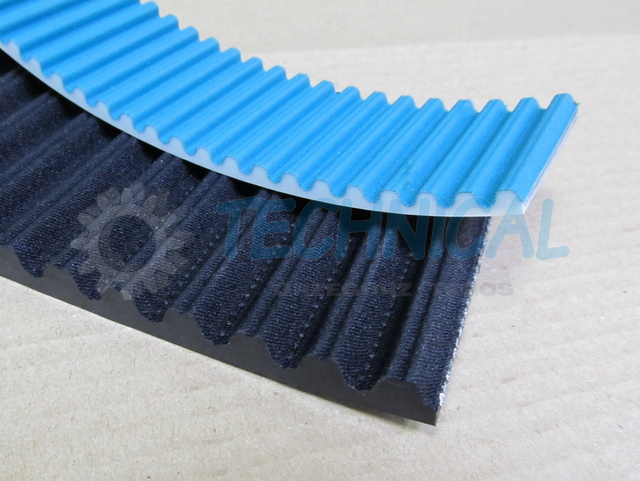

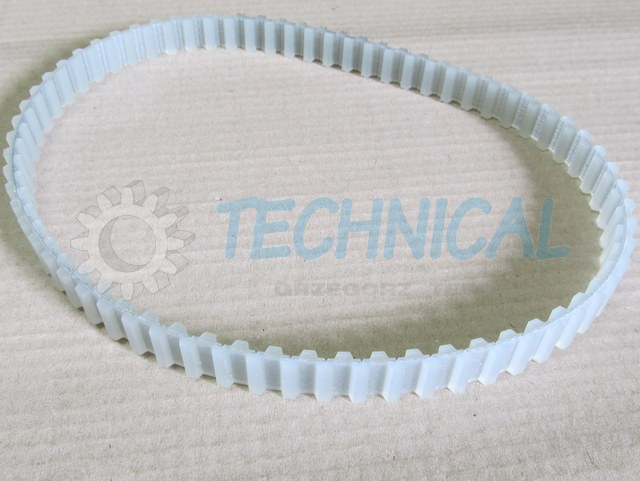

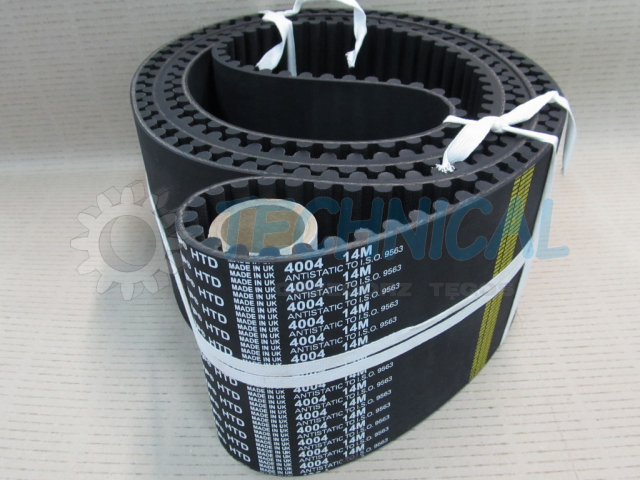

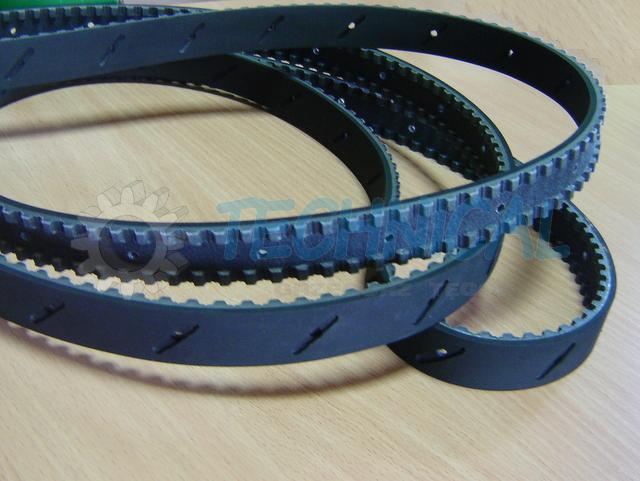

 Galeria pasów zębatych specjalnych i standardowych na załączonych foto dla lepszego rozpoznania.

Pasy zębate konstrukcja - widoczna na foto.
