Przeguby precyzyjne i wały przegubowe precyzyjne do 1000 obr/min

 Precyzyjne przeguby i wały przegubowe precyzyjne Cardana - Kardana.

 Precyzyjny przegub czy wał przegubowy precyzyjny służą do połączenia dwóch wałów względem siebie ustawionych pod kątem lub w osi oraz przenoszenia momentu obrotowego w zakresie do1000obr/min typ E.

 Kiedy połączymy dwa wały precyzyjnym przegubem pojedynczo łamanym a osie wałów są przesunięte względem siebie a wał napędzający obraca się ze stałą prędkością to wywołujemy okresowe wahania prędkości obrotowej wału napędzanego.
Różnica między maksymalną i minimalną prędkością wału napędzanego zależy od kąta utworzonego przez dwa wały. Różnica rośnie wraz ze wzrostem kąta α łączonych wałów przegubem precyzyjnym.

 Aby uzyskać transmisję homokinetyczną (najbardziej zbliżone do stałych prędkości wału napędowego a napędzanego, należy zastosować dwa pojedyncze przeguby precyzyjne (zwracając uwagę, że dwa środkowe jarzma - widełki przegubu leżą na tej samej stronie równolegle względem siebie, a kąty lewy a prawy są równe) lub można zastosować przegub precyzyjny podwójny.

 Nieregularność obrotowa spowodowana zastosowaniem pojedynczo łamanego przegubu precyzyjnego jest znoszona przez zastosowanie drugiej aplikacji, czyli podwójnie łamanych precyzyjnych przegubów Cardana.

 Całkowita długość wynikająca z połączenia dwóch pojedynczych przegubów precyzyjnych łącznikiem np sworzniem, może być zoptymalizowana dzięki zastosowaniu takiego podwójnego połączenia wałów. Zastosowany podwójny - podwójne łamany element cardanowy należy uważać za najkrótszą transmisję homokinetyczną. Jest to najbardziej zbliżone do takich samych obrotów wału napędzającego a napędzanego. Jeśli zastosujemy odpowiedni sworzeń łączący dwa pojedyncze przeguby precyzyjne to zoptymalizujemy dodatkowo długość takiego przeniesienia napędu.

 Do zastosowań z niskimi prędkościami maksymalnie do 1000 obr / min zaleca się połączenia przegubami precyzyjnymi z łożyskami ślizgowymi. Typ przegubu precyzyjnego E. Zastosowanie przegubów precyzyjnych typu E, jest możliwe jeśli są w stanie wytrzymać obciążenia udarowe, nieregularne ruchy i stosunkowo wysokie momenty obrotowe.

 W przypadku dużych prędkości obrotowych, stosunkowo niskich momentów obrotowych, częstej zmiany kierunku ruchu lub większych kątów, preferowane są przeguby precyzyjne z łożyskami igiełkowymi. Typ przegubu precyzyjnego H, mogą osiągnąć do 4000 obr/min z uwzględnieniem zawsze w odniesieniu do kąta α.

  JAK CZYTAĆ SCHEMATY zamieszczone w pdf.
 Zdolność połączenia przez przeguby precyzyjne do przenoszenia regularnego momentu obrotowego przy stałym obciążeniu bez wstrząsów przez mniej więcej długi okres zależy głównie od liczby obrotów na minutę i kąta nachylenia α obu osi wałów.
Diagramy w pdf-ach zostały opracowane na podstawie powyższego kryterium.

 Każda krzywa na wykresie odpowiada rozmiarowi precyzyjnego przegubu czy wału przegubowego precyzyjnego i przedstawia moment obrotowy, jaki przegub precyzyjny może przenosić w zależności od prędkości i kąta pracy α.
Wykresy można odczytać bezpośrednio, jeśli kąt (α) wynosi 10 °. W przypadku większych kątów zdolność do przenoszenia momentów obrotowych są redukowane, dlatego należy je skorygować za pomocą wartości korekcji odnoszących się do kąta podanego w tabeli.

 WAŻNE!: Wartości przedstawione na wykresach mają jedynie charakter informacyjny i odnoszą się tylko do pojedynczych połączeń - przeguby precyzyjne pojedynczo łamane. Wybierając precyzyjny przegub podwójne łamany, należy wziąć pod uwagę, że może on przenosić moment obrotowy o około 10% mniejszy niż przeguby pojedyncze o tym samym rozmiarze. Każde zastosowanie ma swoją własną charakterystykę ruchu, taką jak: obciążenia udarowe, ruch rewersyjny, masy połączone, rodzaj rozruchu, obecność elastycznych połączeń, częstości zatrzymań i startów itp., które użytkownik musi wziąć pod uwagę przy wyborze przegubu precyzyjnego cardanowego.

Wykonanie przegubów precyzyjnych  i wałów przegubowych precyzyjnych kardanowych:

- stal zwykła

- stal nierdzewna (specjalne wykonanie na zapytanie)

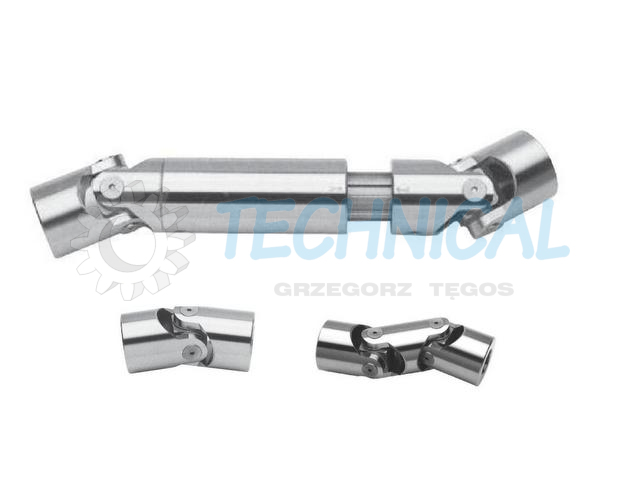

Precyzyjne przeguby precyzyjne wały przegubowe cardanowe występują jako:

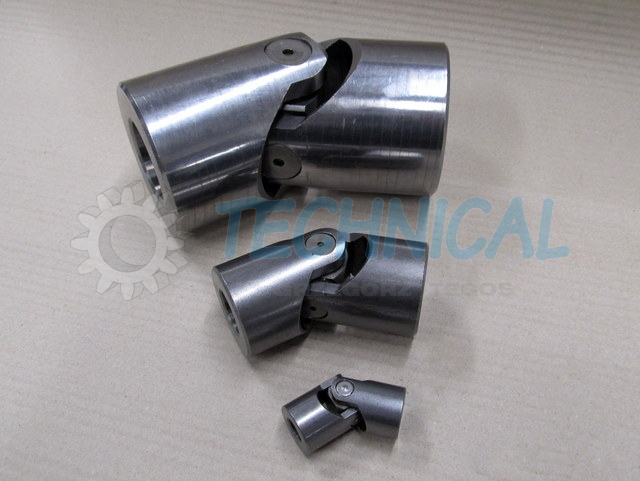

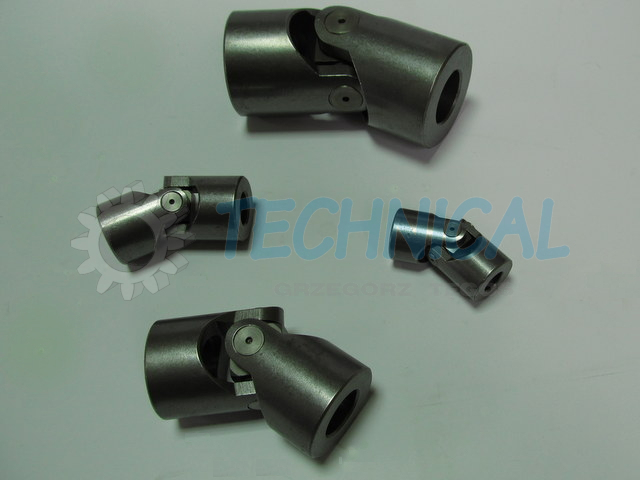

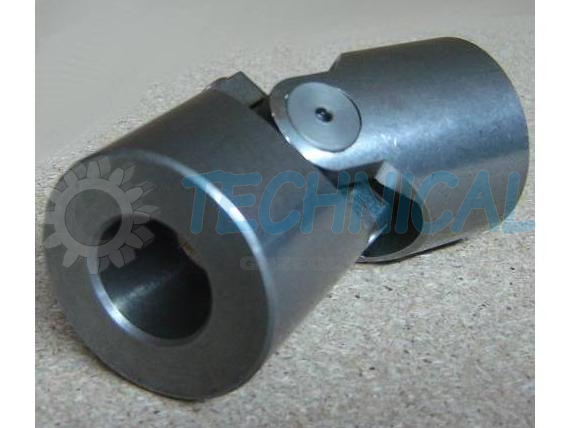

- przegub precyzyjny pojedynczo łamany, typ E

- przegub precyzyjny pojedynczo łamany z szybkozłączką typ ER

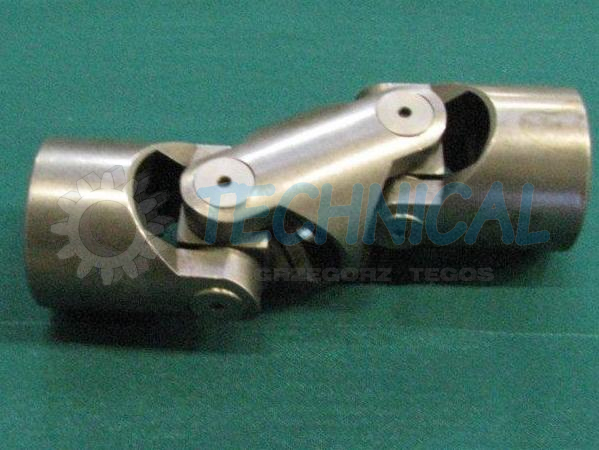

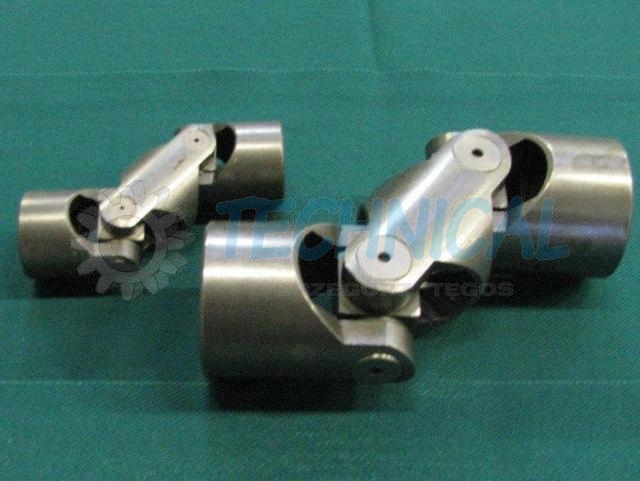

- przegub precyzyjny podwójnie łamany ED

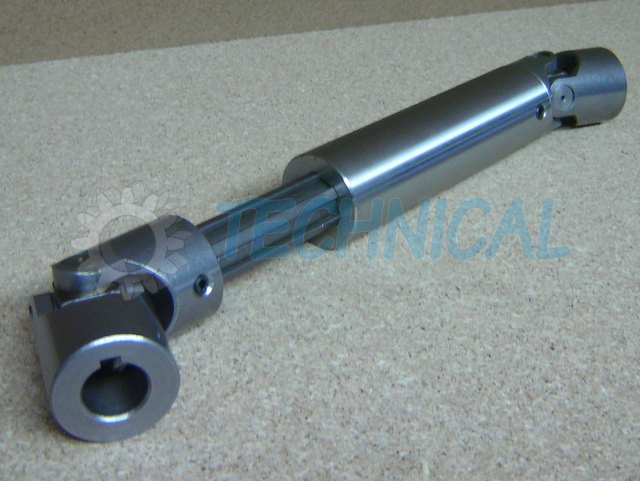

- wał przegubowy precyzyjny rozsuwny ze zmienną długością typy EA

 Przeguby precyzyjne Cardana te mogą też zostać wykonane ze stali nierdzewnej, dzięki czemu znajdują zastosowanie w instalacjach, które mają kontakt z żywnością oraz w środowiskach agresywnych chemicznie.

 Charakterystyka precyzyjnych przegubów Kardana i precyzyjnych wałów Cardana:

- kompensacja zmiany położenia łączonych wałów,

- tworzą układ równobieżny – tzn. prędkości obrotowe wału czynnego jak i wału biernego są sobie równe- wał Cardana (wał pośredni) - obraca się ze tą samą prędkością obrotową,

- maxsymalny kąt pracy to 45º dla wałów Cardana E - pojedynczych łamanych i 90º dla wałów ED - podwójnie łamanych,

- maxsymalna prędkość to 1000 obr/min dla typu E.

 Zastosowanie precyzyjnych przegubów Kardana i precyzyjnych wałów przegubowych Kardana

•  przeguby precyzyjne Cardana służą do łączenia wirujących wałów urządzeń, których osie przecinają się pod kątem lub są równoległe,
•  wały przegubowe precyzyjne Cardana do kompensacji rozsuwu wałów napędowego i napędzanego.

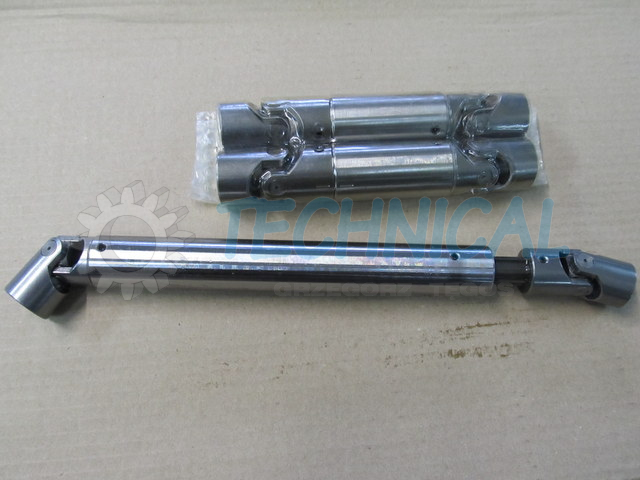

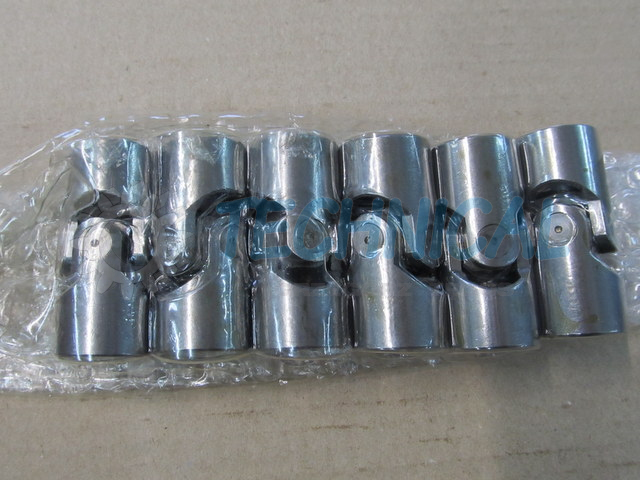

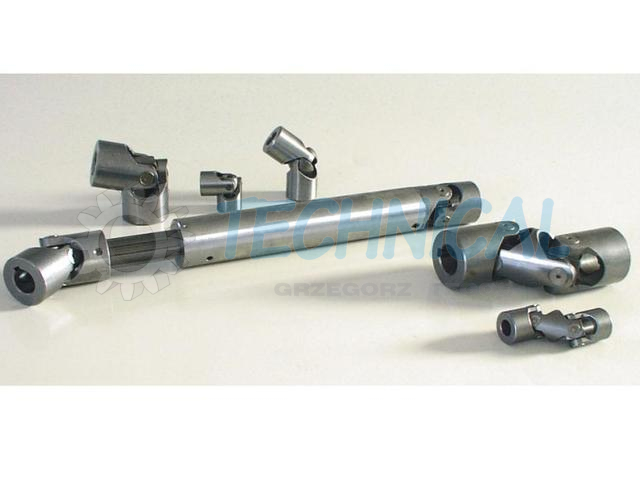

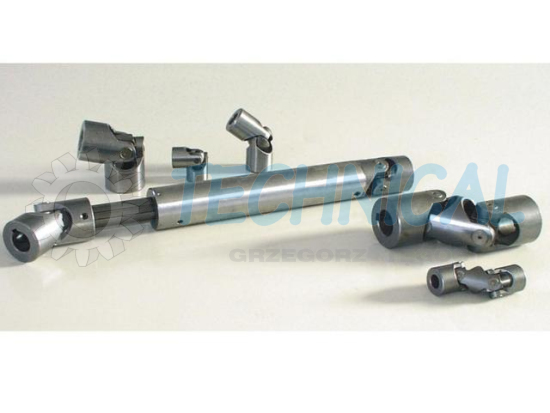

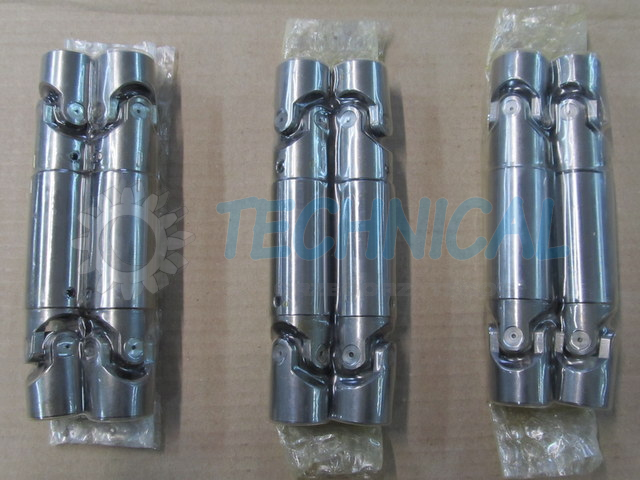

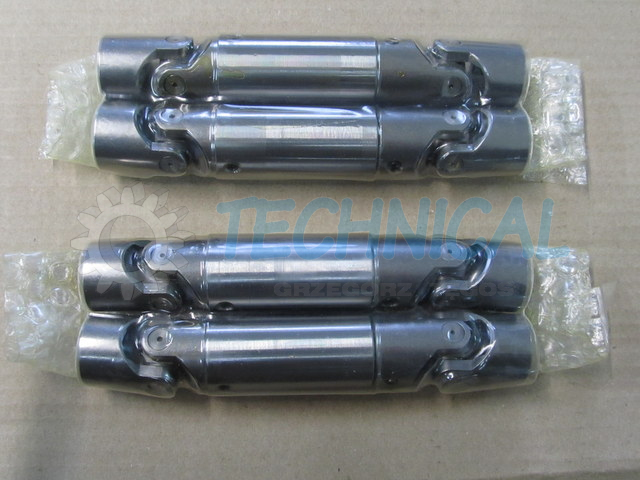

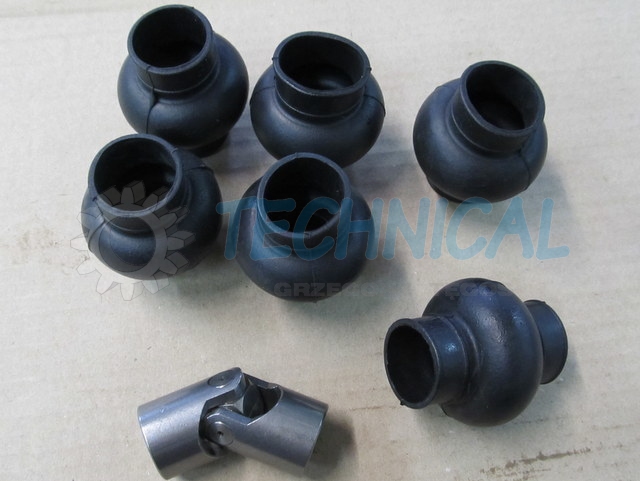

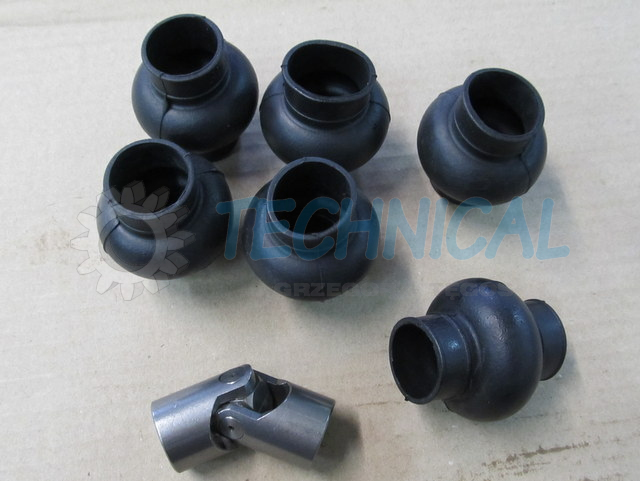

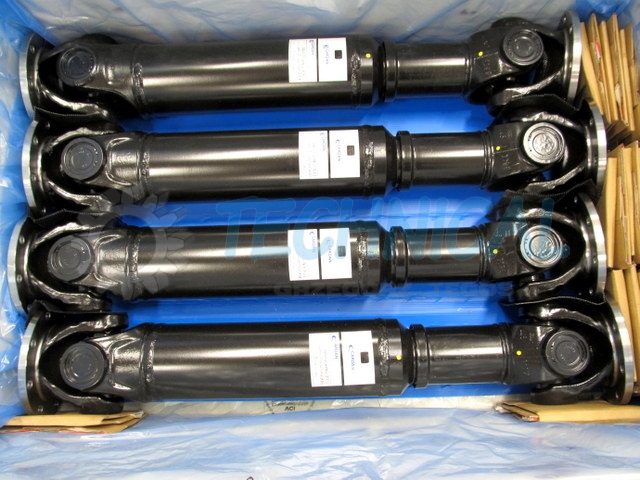

Galeria fotografii z przegubami precyzyjnymi i wałami przegubowymi precyzyjnymi rozsuwanymi do maszyn.
