Pasy zębate PU z metra ELATECH: M ; V (otwarte i zgrzewane), SIT ; podziałki: RTD , RPP

Pasy zębate PU z metra z możliwością łączenia o profilu T ; AT ; TT marki ELATECH

Pasy zębate opracowane i produkowane przez firmę ELATECH są przygotowane do spełnienia różnych potrzeb inżynierskich projektów, dla zrealizowania napędu liniowego, przeniesienia napędu i zrealizowania transportu (pasy zębate z pokryciem) oraz dla precyzyjnego synchronizowania napędów. Pasy zębate ELATECH produkowane są ze specjalnego PU termoplastycznego o doskonałej odporności na ścieranie z użyciem linek stalowych czy innym kordem o doskonałej wytrzymałości na rozciąganie. Paski zębate mogą być wyposażone w tkaninę poliamidową od strony zębów (na zapytanie). Specjalna poliamidowa tkanina na zębach pasków zębatych zmniejsza współczynnik tarcia, poprawia zazębienie pasa zębatego z kołem zębatym pasowym i wydatnie zmniejsza hałas.

Pasy zębate ELATECH są certyfikowane zgodnie z dyrektywą RoHS 2011/65/ UE. Na specjalne zapytanie możliwe jest dostarczenie pasów zębatych z metra o właściwościach antyelektrostatycznych zgodnych z ISO 9563 oraz inne specjalne certyfikaty na zapytanie.

Pasek zębaty ELATECH w standardzie jest biały. Na życzenie możliwe jest dostarczenie pasów zębatych w innych kolorach.

Pasy zębate a inne kordy nośne niż standardowe linki stalowe
Dla zmaksmalizowania uniwersalności pasów zębatych i dla zaspokojenia różnych potrzeb aplikacyjnych jest możliwa na zapytanie inna konstrukcja pasów zębatych ELATECH z innymi linkami nośnymi takimi jak:

• HPL wysokowydajne - wysokowytrzymałe linki stalowe: zwiększony przekrój kordu w porównaniu ze standardowymi pasami. Powoduje to mniejsze wydłużenie się pasa zebatego a tym samym zwiększa się dokładność pozycjonowania
• HFE wysokoelastyczny kord: w tym samym przekroju umieszczonych jest więcej drutów skręconych w linkę. Powoduje to mniejsze naprężenia zginające co daje możliwość pracy pasa zębatego po mniejszych średnicach kół ok 30% niż standardowy pas.
• INOX kord ze stali nierdzewnej, nadają się do aplikacji w agresywnych środowiska. Mają niższą wytrzymałość na rozciąganie niż standardowe kordy.

• ArAMID kord: zwiększa elastyczność pasa i zmniejsza wagę pasa zębatego. Należy zauważyć przy stosowaniu pasów zębatych z kordem aramidowym, że kable stalowe oferują najlepsze parametry techniczne i stabilność wymiarową pasów.

Tolerancje tabelaryczne długości pasa obowiązują dla wzmocnienia stalowym kordem. W przypadku innych materiałów kordów pasa (aramidowych, z włókna szklanego) tolerancja długości może być zmienna.

Paski zębate standardowy kord a właściwości mechaniczne:
• Doskonała stabilność wymiarowa
• Wysoka odporność na ścieranie
• Niskie naprężenie wstępne i niskie obciążenie wałów
• Bezobsługowe
• Wysoka precyzja pozycjonowania liniowego i kątowego
• Wysoka wydajność

Paski zębate ELAtech i ich właściwości chemiczne a wysoka odporność na:
• Hydroliza
• Ozon
• UVA
• Starzenie się
• Oleje, smary i tłuszcze
• Benzyna
• Dobra odporność na kwasy
• Zakres temperatur roboczych dla standardowego materiału -10 ° C + 80 ° C (chwilowo do 110 ° C). W przypadku bardzo niskiej temperatury pracy, materiałem specjalnym jest mieszanka poliuretanowa termoplastyczna dostępne na zapytanie
• Produkcja pasów bez użycia silikonu

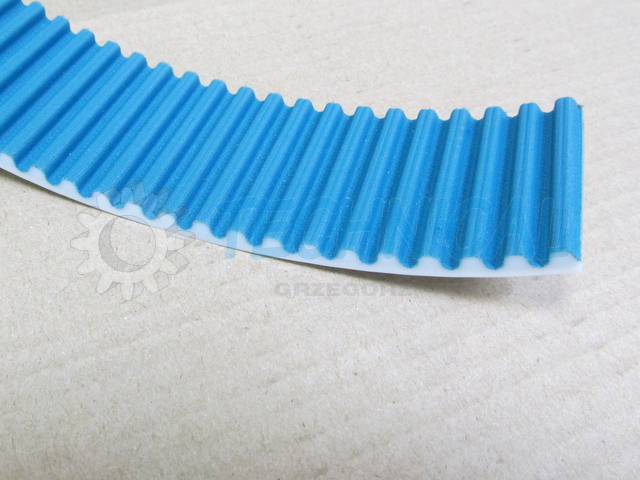

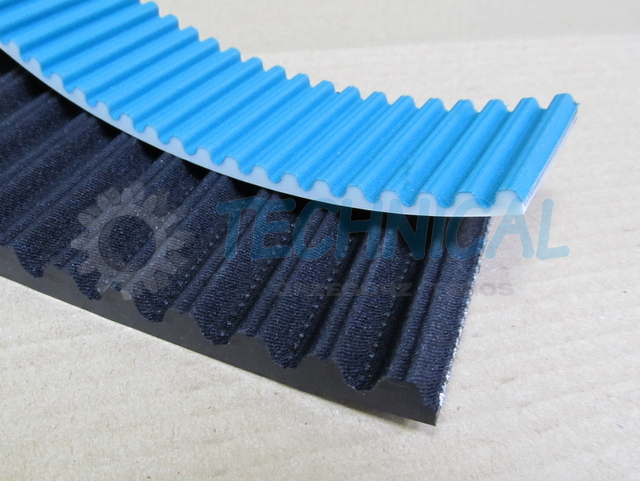

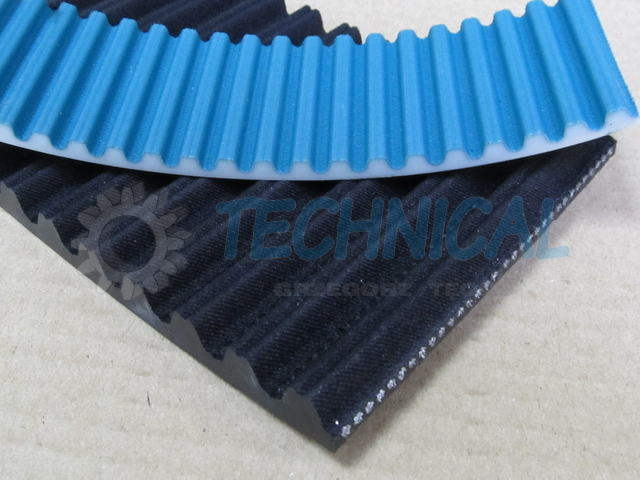

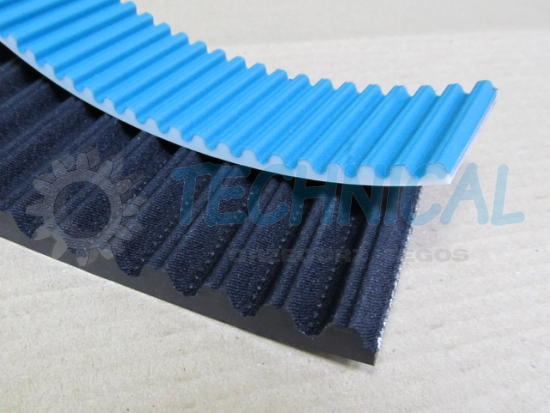

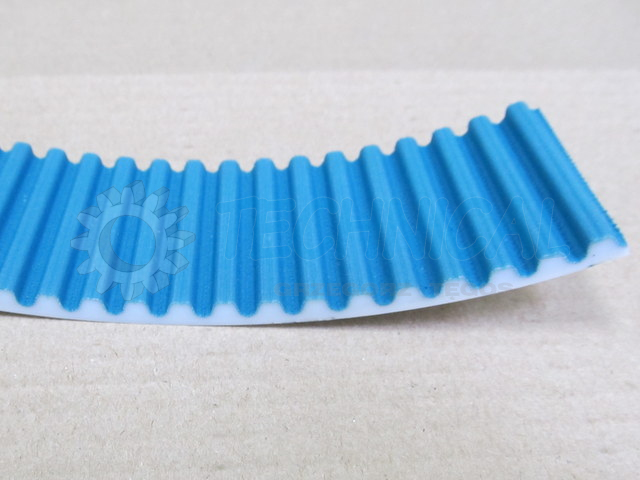

Pas zębaty RTD 5M (RPP 5M) : • Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodnie z ISO 13050 • Podziałka metryczna 5 mm • Okrągły profil zębów umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający transmisję i precyzyjne zazębienie zębów • Tkanina PAZ po stronie zębów dostarczana w standardzie redukuje hałas w napędzie • Szeroko stosowane w pozycjonowaniu liniowym, aplikacjach do lekkiej transmisji mocy

Pas zębaty RTD 8M (RPP 8M) : • Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodnie z ISO 13050 • Podziałka metryczna 8 mm • Okrągły profil zębów umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający transmisję i precyzyjne zazębienie zębów • Tkanina PAZ po stronie zębów dostarczana w standardzie redukuje hałas w napędzie • Szeroko stosowane w pozycjonowaniu liniowym, aplikacjach średniej mocy transmisji

Pas zębaty RTD 14M (RPP 14M) :• Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodnie z ISO 13050 • Podziałka metryczna 14 mm • Okrągły profil zębów umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający transmisję i precyzyjne zazębienie zębów • Tkanina PAZ po stronie zębów dostarczana w standardzie redukuje hałas w napędzie • Szeroko stosowane w pozycjonowaniu liniowym, aplikacjach o dużej mocy

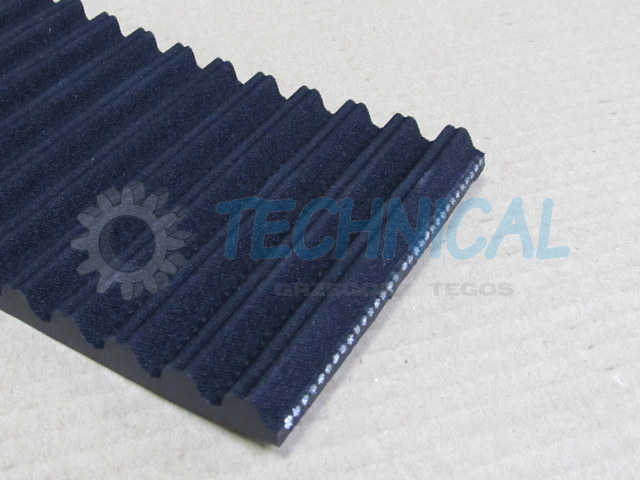

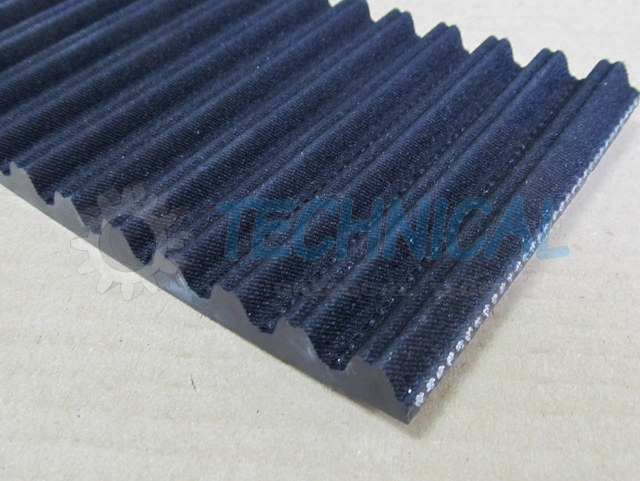

Pas zębaty RTD 14M XHPL :• Poliuretanowy pasek zębaty z okrągłym profilem zębów i wysokowytrzymałymi linkami nośnymi. • Profil zęba zgodny z ISO 13050 • Podziałka metryczna 14 mm • Okrągły profil zębów umożliwia równomierny rozkład obciążenia, który gwarantuje wysoką wydajność, wysoki moment obrotowy zapewniający transmisję i precyzyjne dopasowanie zębów • Tkanina PAZ po stronie zęba dostarczana w standardzie redukuje hałas w napędzie • RTD14M - XHPL to idealny pas do ciężkich zastosowań i synchronicznego podnoszenia napędu. Czarny kolor w standardzie.

Pasy zębate napędowe RTD (RPP) ELAtech znajdują zastosowanie wszędzie tam, gdzie wymagana jest wysoka wydajność i precyzyjne oraz solidne przenoszenie mocy w sposób synchroniczny.
