Pasy zębate PU z metra ELATECH: M ; V (otwarte i zgrzewane) EAGLE 5M ; EAGLE 8M ; EAGLE 10M, EAGLE 14M , SIT ,

Pasy zębate PU z metra z możliwością łączenia o profilu T ; AT ; TT marki ELAtech

Pasy zębate opracowane i produkowane przez firmę ELATECH są przygotowane do spełnienia różnych potrzeb inżynierskich projektów, dla zrealizowania napędu liniowego, przeniesienia napędu i zrealizowania transportu (pasy zębate z pokryciem) oraz dla precyzyjnego synchronizowania napędów. Pasy zębate ELATECH produkowane są ze specjalnego PU termoplastycznego o doskonałej odporności na ścieranie z użyciem linek stalowych czy innym kordem o doskonałej wytrzymałości na rozciąganie. Paski zębate mogą być wyposażone w tkaninę poliamidową od strony zębów (na zapytanie). Specjalna poliamidowa tkanina na zębach pasków zębatych zmniejsza współczynnik tarcia, poprawia zazębienie pasa zębatego z kołem zębatym pasowym i wydatnie zmniejsza hałas.

Pasy zębate ELAtech są certyfikowane zgodnie z dyrektywą RoHS 2011/65/ UE. Na specjalne zapytanie możliwe jest dostarczenie pasów zębatych z metra o właściwościach antyelektrostatycznych zgodnych z ISO 9563 oraz inne specjalne certyfikaty na zapytanie.

Pasek zębaty ELAtech w standardzie jest biały. Na życzenie możliwe jest dostarczenie pasów zębatych w innych kolorach.

Pasy zębate ELAtech a inne kordy nośne niż standardowe linki stalowe
Dla zmaksmalizowania uniwersalności pasów zębatych i dla zaspokojenia różnych potrzeb aplikacyjnych jest możliwa na zapytanie inna konstrukcja pasów zębatych ELATECH z innymi linkami nośnymi takimi jak:

• HPL wysokowydajne - wysokowytrzymałe linki stalowe: zwiększony przekrój kordu w porównaniu ze standardowymi pasami. Powoduje to mniejsze wydłużenie się pasa zebatego a tym samym zwiększa się dokładność pozycjonowania
• HFE wysokoelastyczny kord: w tym samym przekroju umieszczonych jest więcej drutów skręconych w linkę. Powoduje to mniejsze naprężenia zginające co daje możliwość pracy pasa zębatego po mniejszych średnicach kół ok 30% niż standardowy pas.
• INOX kord ze stali nierdzewnej, nadają się do aplikacji w agresywnych środowiska. Mają niższą wytrzymałość na rozciąganie niż standardowe kordy.

• ArAMID kord: zwiększa elastyczność pasa i zmniejsza wagę pasa zębatego. Należy zauważyć przy stosowaniu pasów zębatych z kordem aramidowym, że kable stalowe oferują najlepsze parametry techniczne i stabilność wymiarową pasów.

Tolerancje tabelaryczne długości pasa obowiązują dla wzmocnienia stalowym kordem. W przypadku innych materiałów kordów pasa (aramidowych, z włókna szklanego) tolerancja długości może być zmienna.

Paski zębate standardowy kord a właściwości mechaniczne:
• Doskonała stabilność wymiarowa
• Wysoka odporność na ścieranie
• Niskie naprężenie wstępne i niskie obciążenie wałów
• Bezobsługowe
• Wysoka precyzja pozycjonowania liniowego i kątowego
• Wysoka wydajność

Paski zębate ELAtech i ich właściwości chemiczne a wysoka odporność na:
• Hydroliza
• Ozon
• UVA
• Starzenie się
• Oleje, smary i tłuszcze
• Benzyna
• Dobra odporność na kwasy
• Zakres temperatur roboczych dla standardowego materiału -10 ° C + 80 ° C (chwilowo do 110 ° C). W przypadku bardzo niskiej temperatury pracy, materiałem specjalnym jest mieszanka poliuretanowa termoplastyczna dostępne na zapytanie
• Produkcja pasów bez użycia silikonu

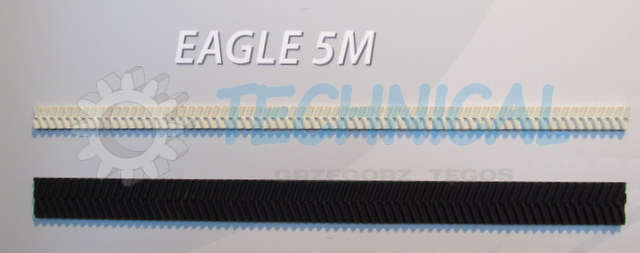

Pas zębaty EAGLE 5M : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemian w układzie V, stalowe linki nośne o wysokiej wytrzymałości na rozciąganie i wysoki moment obrotowy • Samoprowadzenie pasa bez potrzeby stosowania kołnierzy bocznych kół pasowych • Podziałka metryczna 5 mm • Wyjątkowo wysoce zredukowane generowanie hałasu • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym i do transmisji średnich mocy • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd

Pas zębaty EAGLE 8M : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemiennie w układzie V, stalowe linki nośne o wysokiej wytrzymałości na rozciąganie i wysoki moment obrotowy • Samoprowadzenie pasa bez potrzeby stosowania kołnierzy bocznych kół pasowych • Podziałka metryczna 8 mm • Wyjątkowo wysoce zredukowane generowanie hałasu • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym i do stosowania w aplikacjach średniej mocy • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd

Pas zębaty EAGLE 10M : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemiennie w układzie V, stalowe linki o wysokiej wytrzymałości na rozciąganie i wysoki moment obrotowy • Samoprowadzenie się pasa bez potrzeby stosowania kołnierzy bocznych kół pasowych • Podziałka metryczna 10 mm • Wyjątkowo wysoce zredukowane generowanie hałasu • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym i do stosowania w aplikacjach do średniej mocy • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd .

Pasy zębate EAGLE 10M są doskonałym rozwiązaniem dla przeniesienia większej mocy takimi samymi rozmiarami przekładni pasowej zębatej w zamian pasów zębatych T10 czy pasów zębatych AT10. Wystarczy zamienić koła pasowe na koła pasowe zębate EAGLE a długość pasa pozostaje bez zmian z tym, że używamy paska zębatego Eagle 10M i mamy możliwość przeniesienia większych mocy tym samym gabarytem przekładni pasowej zębatej

Pas zębaty EAGLE 14M : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemiennie w układzie V, stalowe linki o wysokiej wytrzymałości na rozciąganie i wysoki moment obrotowy • Samoprowadzenie sie pasa bez potrzeby stosowania kołnierzy bocznych kół pasowych • Podziałka metryczna 14 mm • Wyjątkowo wysoce zmniejszone generowanie hałasu • Zapewnia doskonałą niezawodność w pozycjonowaniu liniowym, do stosowania w przenoszeniu dużych mocy i w aplikacjach dźwigowych - do podnoszenia • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd

Pas zębaty EAGLE 14M - XHPL : • Poliuretanowy pasek zębaty z uzębieniem ułożonym naprzemiennie w układzie V, stalowymi linkami o dużej wytrzymałości na rozciąganie i wysokim momentem obrotowym. • Samoprowadzenie sie pasa bez potrzeby stosowania kołnierzy bocznych w kołach pasowych • Podziałka metryczna 14 mm • Niezwykle zmniejszone generowanie hałasu • E14M - XHPL to idealny pas do ciężkich synchronicznych aplikacji dźwigowych - do podnoszenia . • Specjalny profil zębów pasa umożliwia bardzo kompaktowy napęd • Standardowo biały kolor i szara tkanina na zębach (PAZ)

Pasy zębate Eagle ELAtech to nowoczesna konstrukcja. Przekładnia z paskami Eagle może być mniejsza niż klasyczna z uwagi na możliwości przenoszenia większych obciążeń mniejszymi gabarytami. Przekładnie pasowe z pasami Eagle są cichsze. Paski zębate o profilu Eagle nie potrzebują na kołach obrzeży bocznych. Są samoprowadzące na kołach pasowych.
