Reduktory walcowe do ekstruderów i wytłaczarek z łożyskiem oporowym marki Dissan

Opracowano na podstawie dokumentów producenta DISSAN

Wybór rozmiaru przekładni przemysłowe walcowej z łożyskiem oporowym

Moce znamionowe pracy w tabeli mocy są nominalnymi mocami znamionowymi w przekładniach walcowych dla różnych obrotów wejściowych. Aby wybrać odpowiedni rozmiar przekładni walcowej przemysłowej, należy pomnożyć moc silnika przez wymagany współczynnik i wybrać rozmiar przekładni przemysłowej z równą lub większą nominalną mocą znamionową.

Obudowa przekładni przemysłowej walcowej z łożyskiem oporowym

Obudowa wykonana jest z żeliwa  GGG42 do rozmiaru przekładni walcowej 560. Większe rozmiary przekładni walcowej są spawanymi konstrukcjami stalowymi.

Reduktor przemysłowy z łożyskiem oporowym dla wytłaczarek a realizacja redukcji

Koła zębate walcowe produkowane są se stali stopowej utwardzonej typu Cr-Ni-Mo. Po operacji obróbki kół zębatych wykonana jest obróbka cieplna celem osiągnięcia wymaganej głębokości cementowania oraz osiągnięcia twardości powierzchniowej zębów na poziomie 58-60 HRC. Po obróbce cieplnej powierzchnie nośne wałków , kół zębatych są szlifowane. Proces szlifowania zębów zapewnia cichą pracę przekładni walcowej.

Zakres wykonań reduktorów przemysłowych z kołnierzem i łożyskiem oporowym dla wytłaczarek

• przełożenia od 6,3 do 28
• moc mechaniczna reduktorów 4 - 1260kW
• moc termiczna od 20 do 300 kW
• moment obrotowy nominalny od 1800 do 90 000Nm
• ciężar reduktorów od 80 do 3600kg
• 12 rozmiarów reduktorów z łożyskiem oporowym od DAE2-200 do DAE2-720

Łożyska w reduktorze przemysłowym walcowym do wytłaczarek

Używa się łożysk wałeczkowych i kulkowych. Łożyska są tak dobrane aby zapewnić żywotność przekładni walcowej na 100 000 godzin pracy.

Wał wyjściowy reduktora walcowego przemysłowego do wytłaczarki

Wał wyjściowy produkowany jest z stali C45. Wały wyjściowe drążone z pojedyńczym rowkiem pod wpust są wykonane w nawiązaniu do normy DIN 6885/1 Natomiast wały wyjściowe wielorowkowe przekładni walcowej wykonane są w nawiązaniu do normy DIN 5480

Uszczelnienia reduktora przemysłowego do wytłaczarki

Stosuje się podwójnych uszczelnień wargowych.

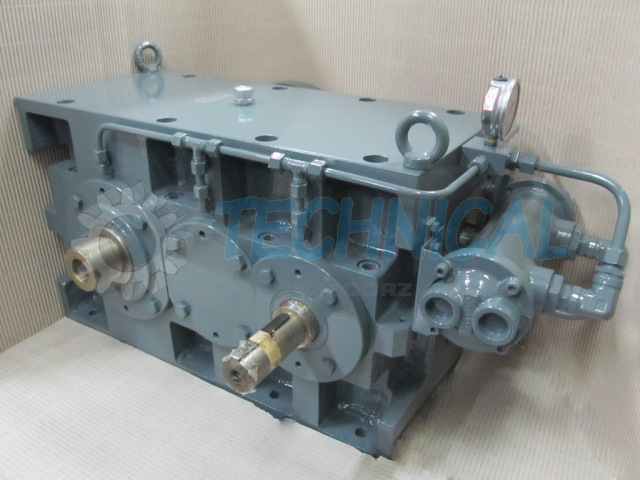

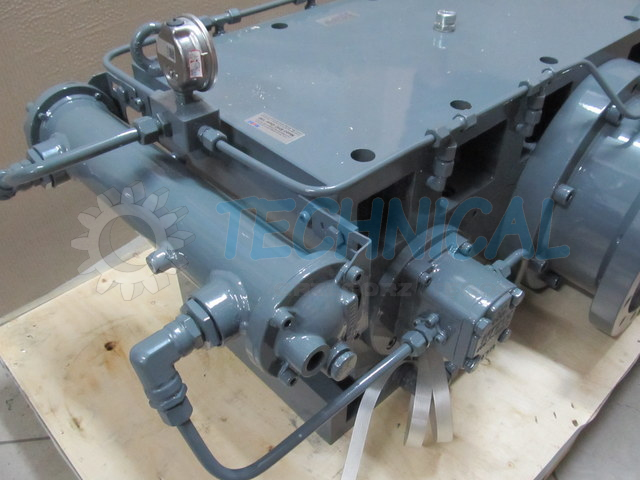

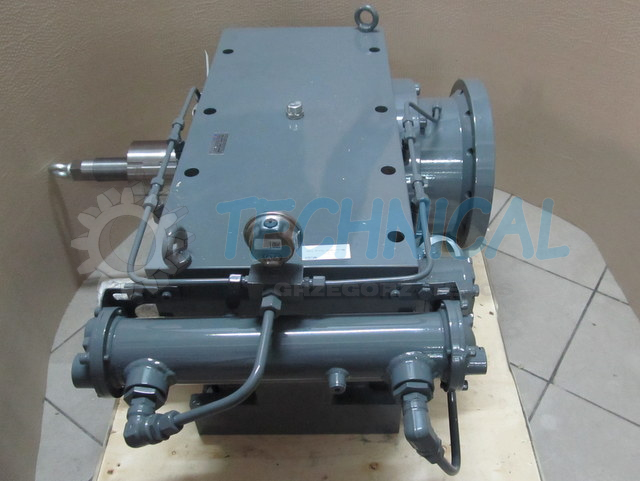

Smarowanie reduktora przemysłowego z kołnierzem do wytłaczarki

Używa się metody smarowania zanurzeniowo - rozbryzgowego. Gdy jest to konieczne używa się pompy oleju i wymiennika ciepła, które są to stosowane do schładzania oleju. Okienko kontrolne poziomu oleju i wskaźnik prętowy poziomu oleju są umieszczone w obudowie przekładni walcowej.

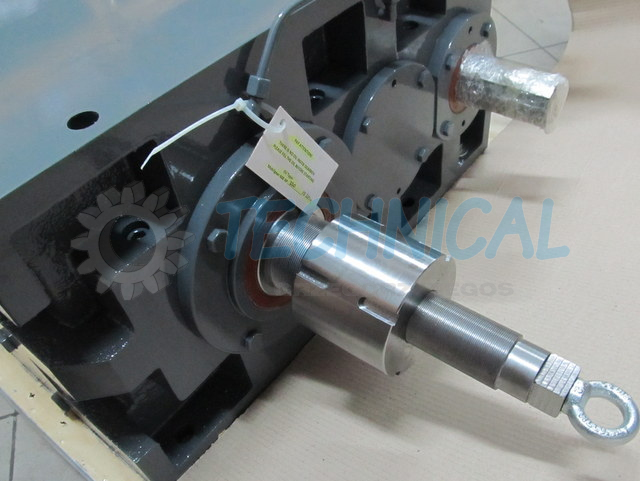

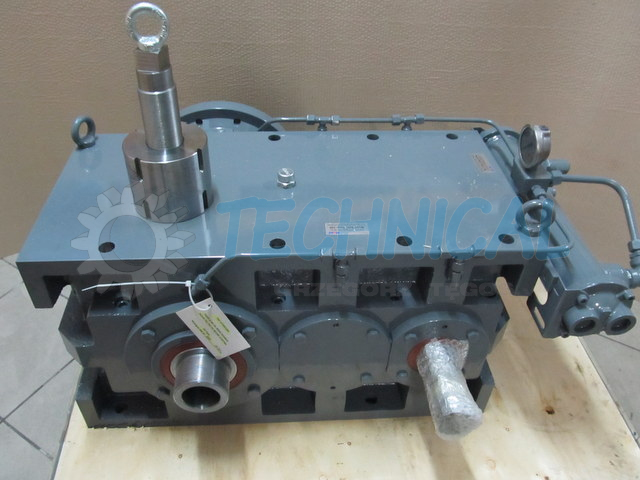

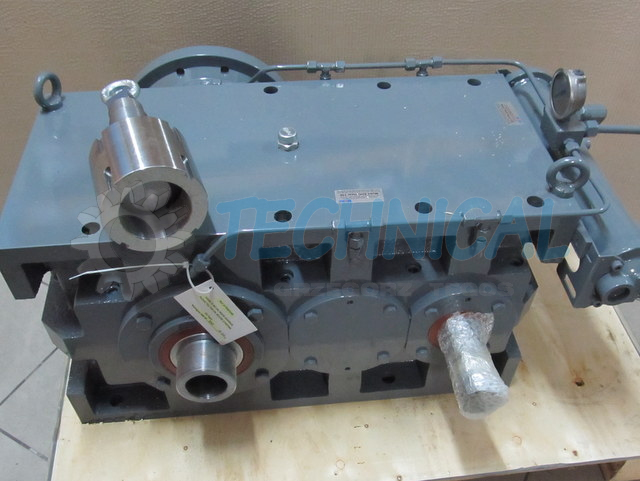

Wypychacz ślimaka z reduktora wytłaczarki

Na specjalne życzenie możemy dostarczyć reduktor przemysłowy do wytłaczarki ze specjalnym wypychaczem - ściągaczem ślimaka wytłaczarki - ekstrudera. Specjalny ściągacz - wypychacz ślimaka ekstrudera ułatwia demontaż - rozdzielenie ślimaka z reduktorem walcowym czyli rozdzielenie napędu wytłaczarki z samą wytłaczarką. Możliwe też jest, przy pomocy wypychacza wypchnąć sam ślimak wytłaczarki a nie rozdzielać całego napędu z rurą samej wytłaczarki

Gwarancja producenta

Przekładnie walcowe firmy DISSAN są objęte dwuletnim okresem gwarancji od daty opuszczenia fabryki. W okresie gwarancji firma DISSAN gwarantuje wymianę lub naprawę produktu, który okazuje się być wadliwy.

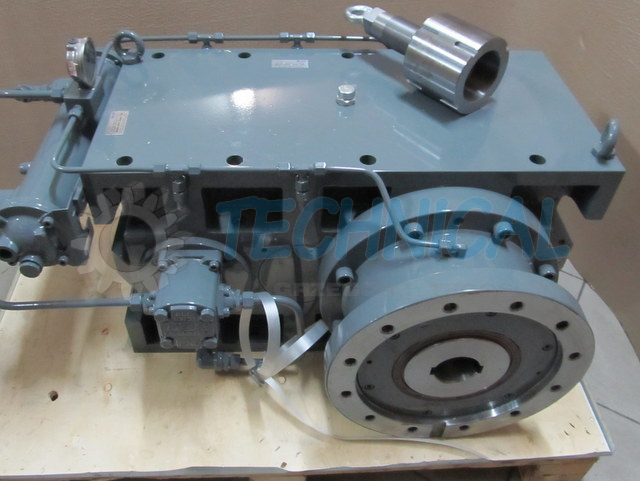

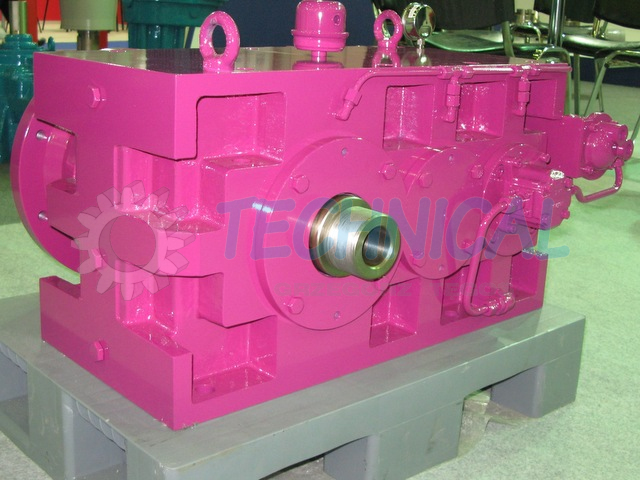

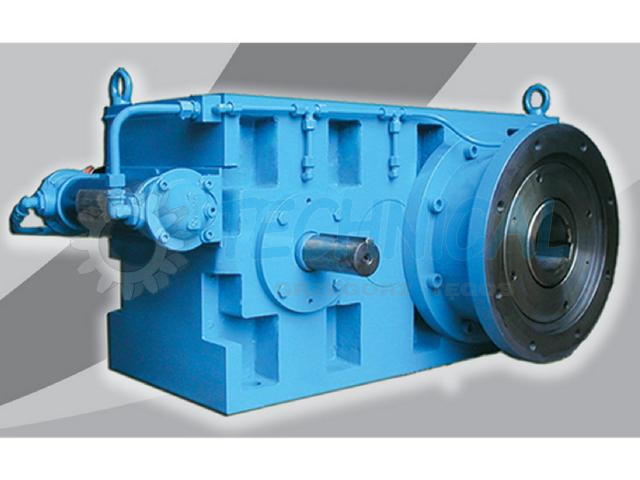

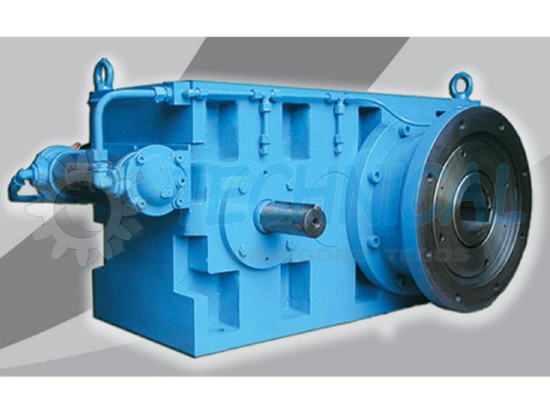

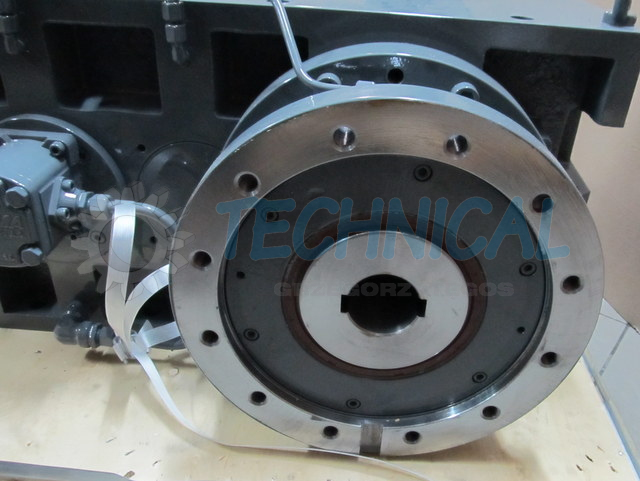

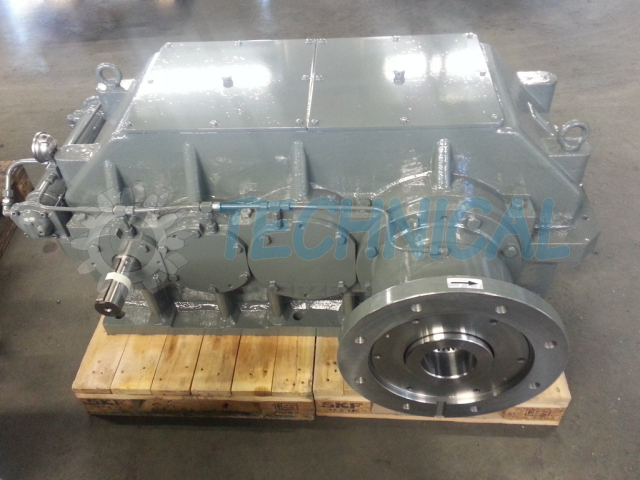

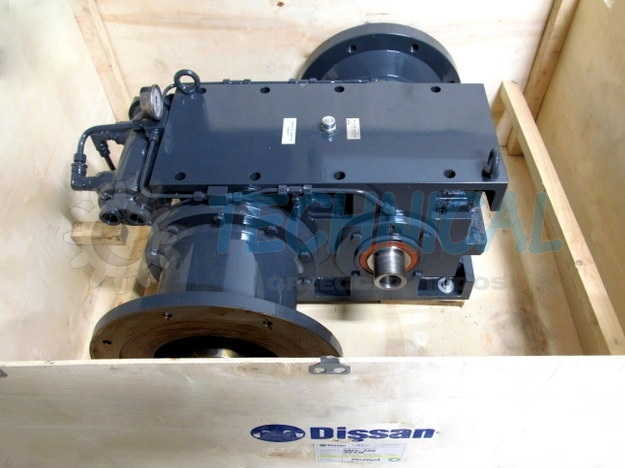

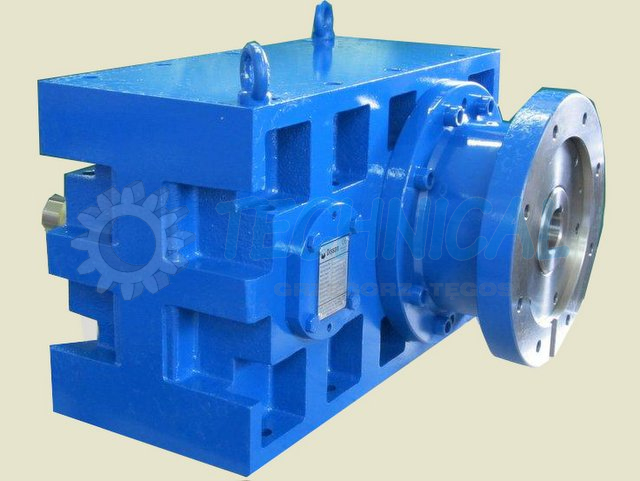

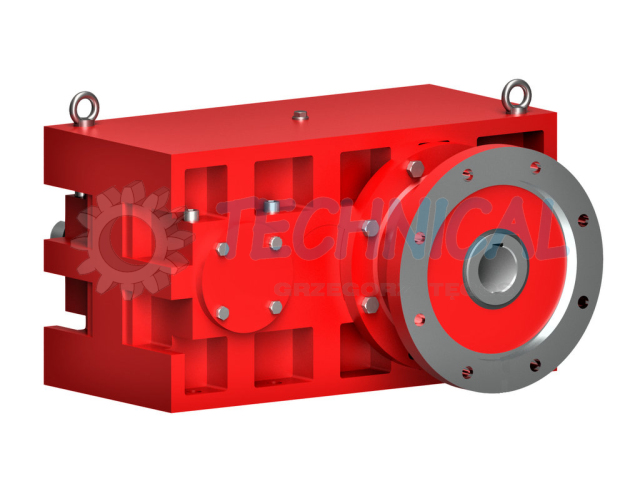

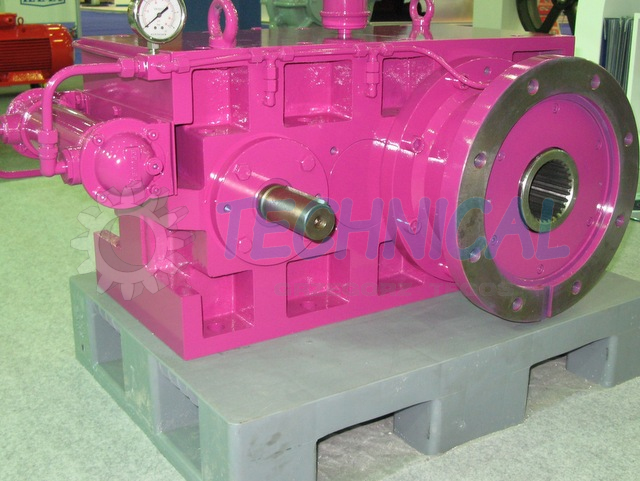

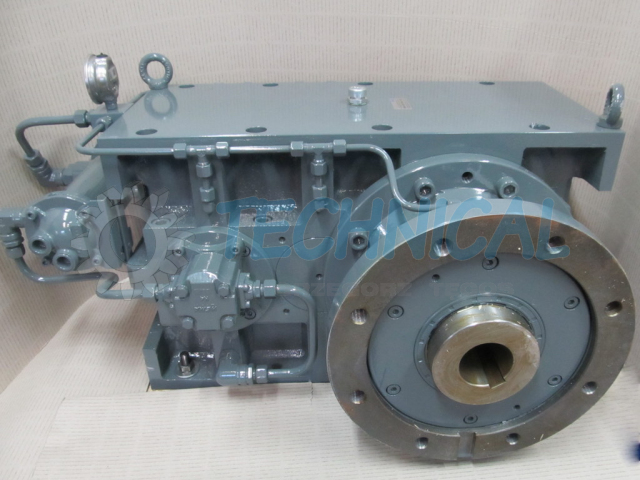

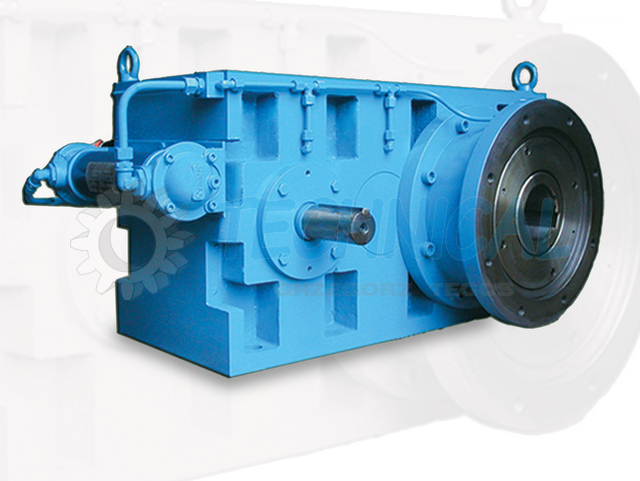

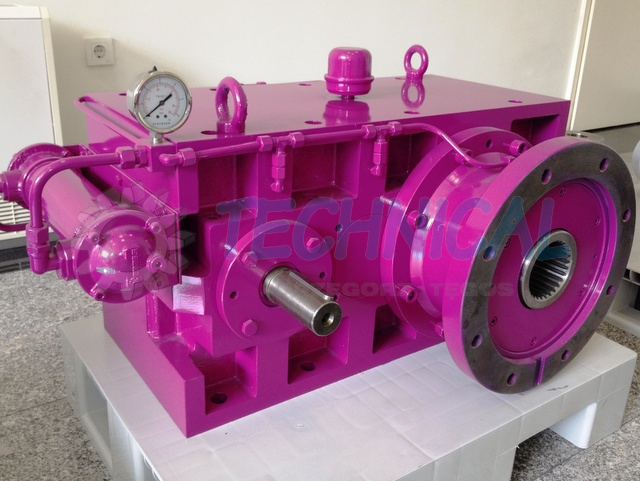

Reduktor przemysłowy z kołnierzem dla wytłaczarek
Oferujemy kilka wielkości - cały typoszereg reduktorów przemysłowych z kołnierzem do wytłaczarek. Jest to nasza oferta reduktorów przemysłowych z łożyskiem oporowym. Kołnierz jest dostępny w różnych rozmiarach a nawet możliwe jest specjalne wykonanie. Duże łożyska oporowe w kołnierzu reduktora przemysłowego właściwie przejmują siły procesowe od wytłaczarek na bardzo sztywną konstrukcję korpusu reduktorów przemysłowych. Reduktory przemysłowe z łożyskiem oporowym, które oferujemy posiadają wysoki stopień elastyczności w zaprojektowaniu wykonania reduktorów walcowych z łożyskiem oporowym, różnorodnym opcjom dla wałów napędowych i wyjściowych, zamocowań, uszczelnień, chłodzenia oleju i wykonanie ściągacza - wypychacza wału ekstrudera z ślimakiem.

Dissan posiada w swojej ofercie własne konstrukcje reduktorów przemysłowych z łożyskiem oporowym do napędu ślimaków wytłaczarek ale również potrafi wyprodukować zamiennik innych firm np Zambello etc

Jeśli potrzebujesz reduktora przemysłowego z łożyskiem oporowym, do napędu ślimaka ekstrudera w specjalnym wykonaniu czy standardowym to zapraszamy do skorzystania z naszej oferty.
