Koła pasowe klinowe

  Koła pasowe klinowe są elementem przekładni pasowych z pasami klinowymi Z 10 A 13 B 17 C 22 i wąskoprofilowymi wysokiego obciążenia w owijce i cięte boki pasków. Cyfry oznaczają największą szerokość pasów klinowych, to jest odpowiednio: 10mm 13mm 17mm 22mm

Koła pasowe klinowe o profilach a skład magazynowy:

• koło pasowe klinowe SPZ pod paski klinowe: Z10, ZX10, XPZ, SPZ
• koło pasowe klinowe SPA pod paski klinowe: A13, AX13, XPA, SPA
• koło pasowe klinowe SPB pod paski klinowe: B17, BX17, XPB, SPA
• koło pasowe klinowe SPC pod paski klinowe: C22, CX22, XPC, SPC
• inne na zapytanie

Oferujemy koła pasowe klinowe wysokoprecyzyjnie obrobione na maszynach obrabiarkach CNC.

 Producent kół pasowych klinowych SIT zapewnia najlepsze wykonanie obróbcze kół. Wszystkie koła pasowe klinowe w fabrykach SIT są obrabiane na obrabiarkach CNC. Dzięki tak nowoczesnemu parkowi maszynowemu, klinowe koła pasowe producenta SIT zachowują swoją powtarzalność i są dokładnie wykonane zgodnie z normami DIN 2215 -ISO i UNI 5265 oraz koła klinowe pasowe pod pasy klinowe wąskoprofilowe wysokiego obciążenia DIN 2211 - ISO 4183. Producent kół pasowych klinowych marki SIT dokłada wszelkiej staranności obróbczej dla zachowania poprawności pracy całych przekładni pasowych klinowych. Wszystkie koła pasowe klinowe producent SIT produkuje jako wyważone co przedłuża żywotność łożysk i daje cichą pracę - zmniejszony hałas.

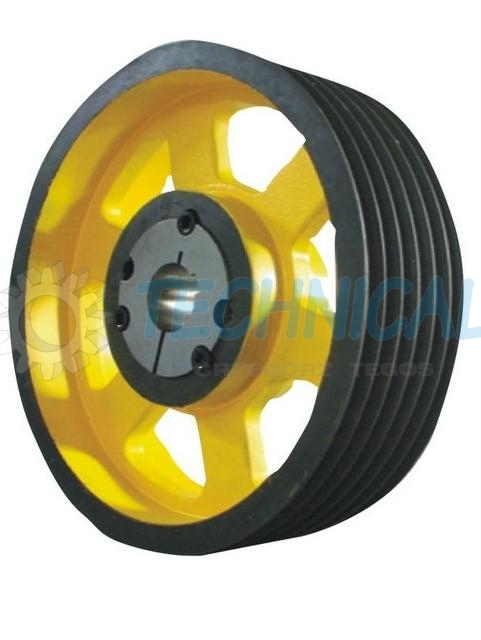

  Pasowe koło klinowe składa się z wieńca, piasty oraz tarczy lub ramion łączących wieniec z piastą. Wieniec koła pasowego klinowego jest cylindrycznym na zewnątrz, na którym spoczywa pas klinowy lub pasy klinowe przekładni. Rowek znajdujący się w wieńcu koła pasowego klinowego, jest idealnie dopasowany do szerokości odpowiedniego rozmiaru pasa klinowego. Takie rozwiązanie zapewnia stabilną, bezpieczną pracę przekładni pasowej klinowej, bez możliwości spadnięcia pasa klinowego z rowka koła pasowego klinowego. Przeniesienie momentu obrotowego odbywa się za pomocą sił tarcia między stykającymi się elementami przekładni czyli pasa klinowego i koła pasowego klinowego.

  Koła pasowe klinowe paska klinowego muszą posiadać w należytym stanie rowki klinowe pasowe dla przeniesienia odpowiednich obciążeń. Jeśli rowki kół pasowych paska klinowego są zużyte to należy wymienić je na nowe. W przeciwnym razie pasowe koła klinowe będą nadmiernie zużywać paski klinowe.

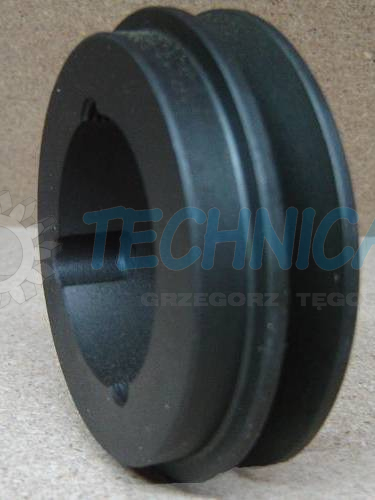

  Koła pasowe klinowe na paski klinowe posiadają piasty do rozwiertu lub wykonane są z rozwiertami cylindrycznymi z wpustem lub stożkowymi pod Taper Lock. System montażu Taper Lock daje łatwość montażu i demontażu kół pasowych na wałach z wpustem.

Koła pasowe klinowe do przekładni pasowych klinowych i do silnika elektrycznego:

• materiał żeliwo GG25,
• stal- na specjalne zamówienie,
• rozwierty cylindryczne i stożkowe,
• rozwierty standardowe lub mocowanie na taperach,
• mocowanie na pierścieniach rozprężno zaciskowych,
• rowki pod pasy: Z, SPZ, XPZ, A, SPA, XPA, B, SPB, XPB, C, SPC, XPC,
• koła pod pasy klinowe z aluminium - na specjalne zamówienie,
• otwór wstępny
• otwór z rozwiertem pod wymiar,
• gniazdo w piaście koła pasowego klinowego pod Taper Lock.

 Wymiary kół pasowych klinowych a ich średnica zewnętrzna czy średnica osadcza czy ilość rowków dla pasków klinowych występuje zawsze w katalogu. Średnica zewnętrzna koła pasowego klinowego jest inna niż średnica podziałowa koła pasowego klinowego - czyli ta do obliczeń. Należy zwrócić na ten parametr w tabeli kół pasowych klinowych. Przy wyborze elementów przekładni pasowej należy szczególnie zwrócić uwagę na średnicę zewnętrzna koła pasowego klinowego a średnicę obliczeniową koła przy doborze przełożenia i rzeczywistych prędkości liniowych pasów.

  Koła pasowe na pasek 13 17 producent SIT do rozwiertu są odpowiednie tylko do pasków klinowych klasycznych typu: Z, A, B, C. Natomiast koła pasowe na pasek Spz, Spa, Spb, Spc są odpowiednie te koła klinówki na pasek klinowy 10, 13, 17, 22.

 Koła pasowe paska klinowego producenta SIT posiadają odpowiednią konstrukcję, tak zwane rowki klinowe pogłębione, które są odpowiednie do pasów klinowych 13 i 17 jak i odpowiednio SPA XPA czy SPB XPB.

 Koła pasowe klinowe pod paski klinowe producenta SIT a ich charakterystyka:

• prostota i niskie koszty eksploatacji,
• mała wrażliwość na dokładność wzajemnego ustawienia osi kół pasowych,
• łagodzenie gwałtownych zmian obciążenia i tłumienie drgań,
• bezpieczeństwo w przypadku chwilowego przeciążenia przekładni - pas klinowy może ślizgać się po rowku w kole pasowym klinowym,
• w przypadku konieczności przeniesienia dużych mocy - możliwość zastosowania kół wielorowkowych o dużych średnicach,
• koła pasowe klinowe - rowkowe dla wąskich pasów klinowych nadają się jednocześnie dla pasów klasycznych o tej samej szerokości podziałowej,
• przy użyciu Taper Lock (Taper Bush) występuje łatwość montażu i demontażu koła pasowego klinowego.

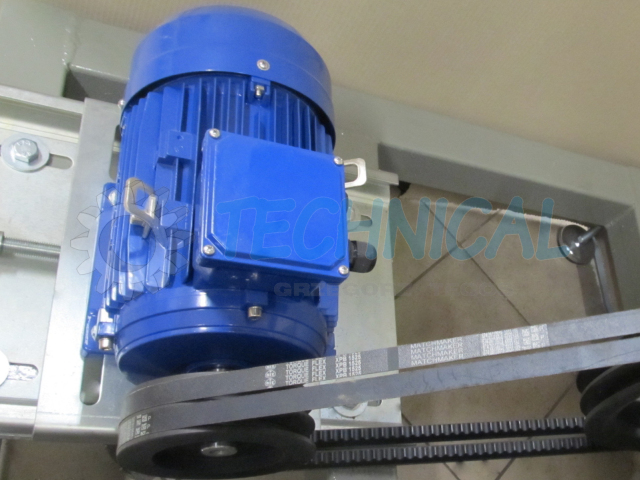

Na zapytanie i zamówienie indywidualne klienta dostarczamy kompletne zestawy przekładni pasowych klinowych wraz z kołami pasowymi klinowymi i pasami klinowymi jako zespół napędowy.

  Reasumując, dzięki temu iż pasowe koła klinowe tzw. klinówki producenta SIT dostępne są w szerokim zakresie wielkości a rowki zapewniają bezpieczne i pewne przenoszenie mocy, koła pasowe klinowe na pasek klinowy, są używane w wielu aplikacjach pracujących w różnych warunkach. Koła klinowe pasowe z rowkami Z A B C to podstawowy napęd pasowy klinowy w maszynach i urządzeniach do przeniesienia napędu z wału na wał.

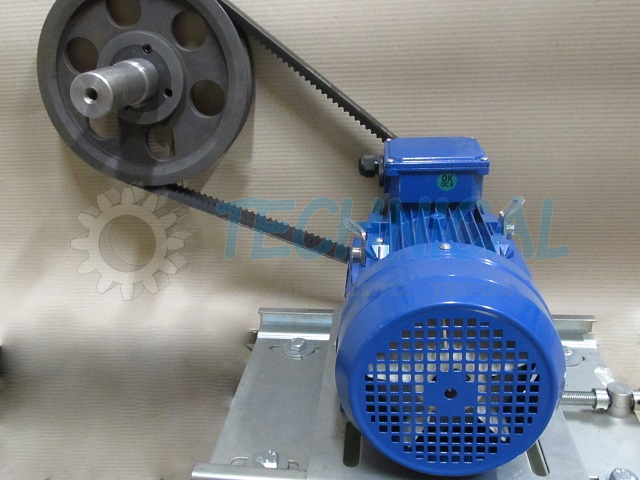

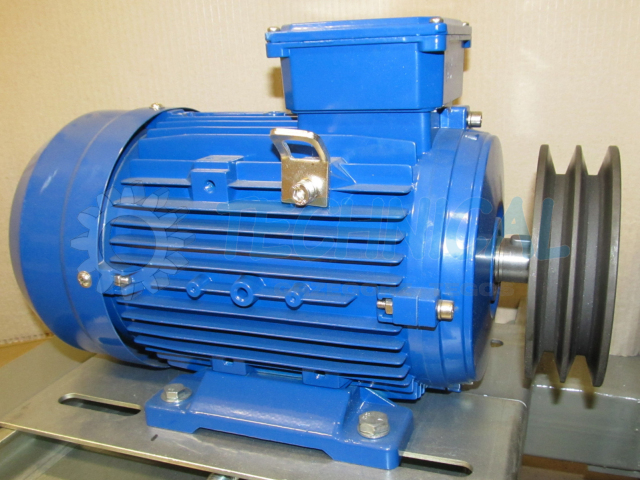

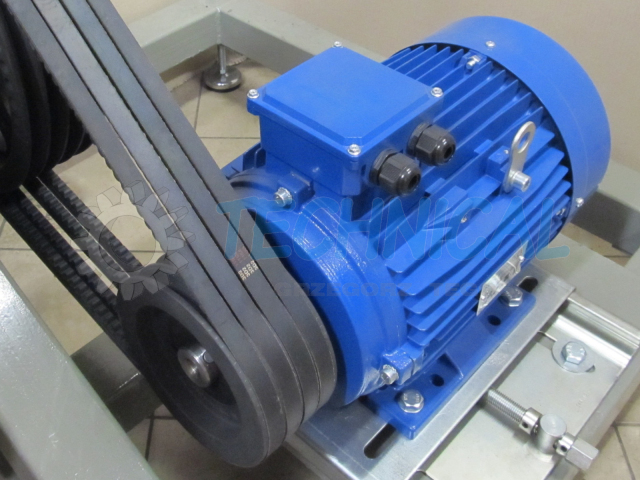

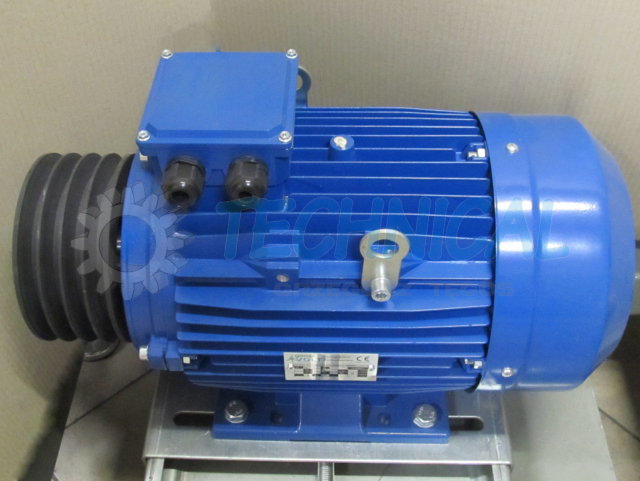

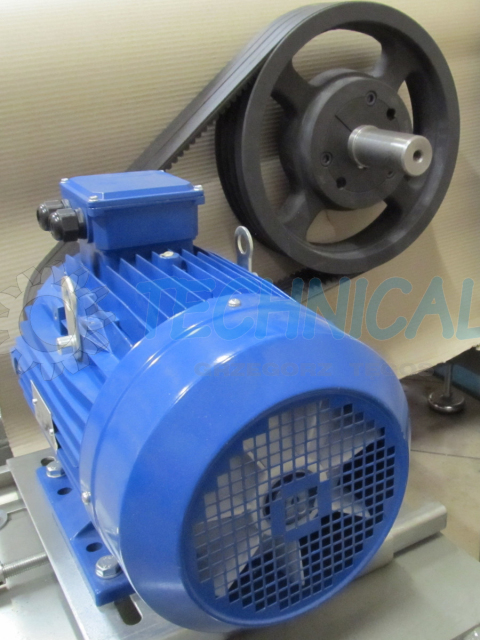

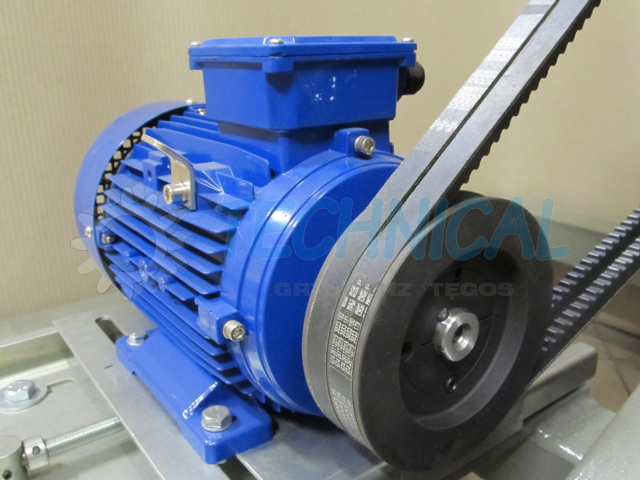

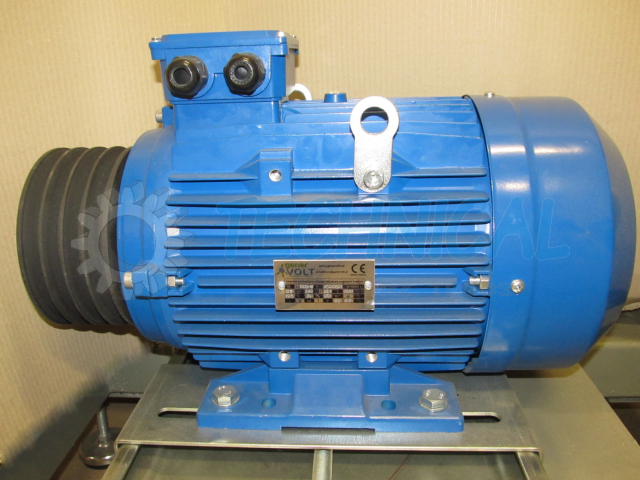

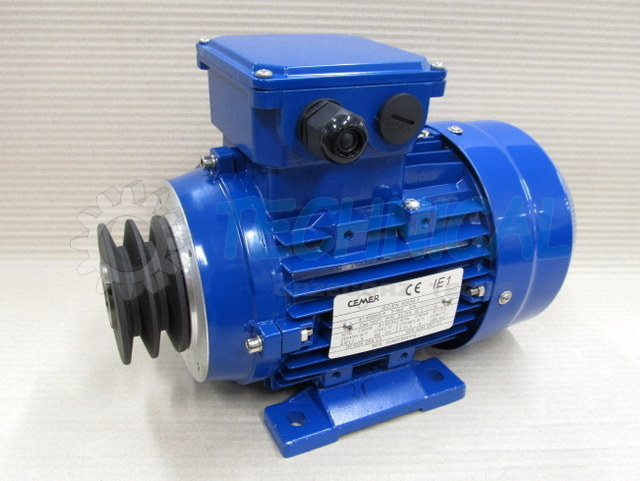

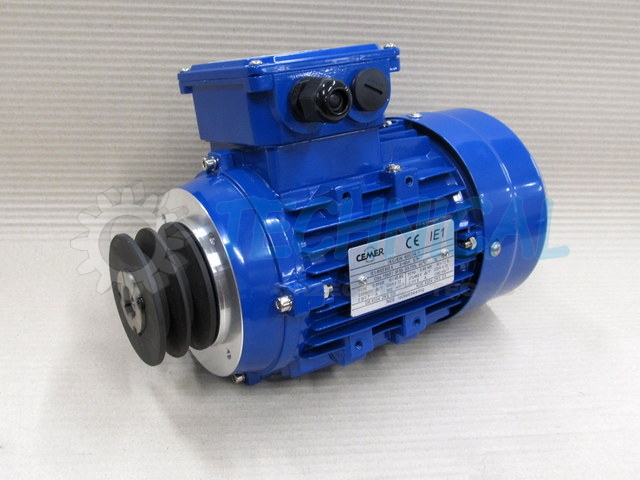

  Koła pasowe klinowe do silników elektrycznych dla łatwego montażu i demontażu są wyposażone w tuleję stożkową typu Taper Lock. Średnice wewnętrzna - osadcze Taper Lock występują w rozmiarach metrycznych i calowych jako typoszereg. Średnice osadcze na wał - wewnętrzne tulei zbieżnej Taper występują w popularnych - często stosowanych w projektach czy konstrukcji maszyn. Koła pasowe klinowe do silników elektrycznych aby mogły być sprzęgnięte z wałem silnika elektrycznego, muszą mieć specjalne wykonanie gniazda osadczego pod Taper Lock. Takie gniazdo osadcze koła pasowego klinowego do silnika elektrycznego jest stożkowe czyli zbieżne i zaciska taper pod wpływem siły śrub mocujących. Taper jest z nacięciem w poprzek ku środkowi, co umożliwia łatwe zaciskanie i klinowanie go w gnieździe samego koła pasowego klinowego czyli tak zwane samoosadzenie. Koła pasowe klinowe do silników elektrycznych mogą być wskazane po podaniu kW silnika elektrycznego, obrotów silnika elektrycznego, rozstawu osi wałów przekładni pasowej klinowej, średnicy koła pasowego klinowego na silniku elektrycznym, średnicy koła pasowego klinowego na wale napędzanym oraz dodatkowo należy podać średnice wału silnika elektrycznego i średnice wału napędzanego. Dobrze jest też podać oczekiwane przełożenie przekładni pasowej klinowej oraz obroty wału napędzanego, czyli obroty n2. Silniki elektryczne też dostarczamy wg zapotrzebowania klienta.

 Można również Koło pasowe klinowe do silników elektrycznych posadowić na specjalnej tulei Ser Lock, która charakteryzuje się, że zaciskana jest bezpośrednio na gładkim wale silnika elektrycznego. Silnik elektryczny w takim przypadku powinien posiadać wał gładki. Jest to specjalne wykonanie silnika elektrycznego pod koła klinowe pod paski klinowe z zaciskiem na gładkim wale. Takie silniki elektryczne w specjalnym wykonaniu również dostarczamy.

  Koła pasowe klinowe do silników elektrycznych zaciskane na gładkim wale jest uzasadnione przy częstych hamowaniach i nawrotach przekładni pasowej klinowej. Połączenie zaciskowe koła pasowego klinowego do silników jest bardziej wydajne do przenoszenia tak zwanych szpic momentów i nawrotów.

  Koło pasowe paska klinowego powinno być wyważone. Takie wyważenie kół klinowych pasowych producent Sit stosuje jako standard. Ma to znaczący wpływ na przenoszenie się drgań z koła pasowego klinowego na wał silnika elektrycznego czy wał maszyny napędzanej. Tym samym koła pasowe paska klinowego ale wyważone maja wpływ na jakość pracy i przenoszonego momentu obrotowego i obrotów z wału napędowego na wał napędzany a tym samym na korpus maszyny i podłoże czyli na środowisko a tym samym na ludzi.

  W razie konieczności dopasowania kół pasowych na paski klinowe posiadamy programy obliczeniowe całych przekładni pasowych klinowych ze wskazaniem wszystkich elementów przekładni pasowej klinowej, gdzie użyte są koła pod pasy klinowe Continental. Koła pasowe spz spa spb spc producent SIT na paski klinowe spz spa spb spc są odpowiednie do markowych pasków klinowych Continenetal. Również zapraszamy na stronę poświęconą paskom klinowym Continenetal

Jak dobrać pasek klinowy do koła pasowego?

Dobór paska klinowego do koła pasowego klinowego zazwyczaj odbywa się przy użyciu profesjonalnych programów liczących dobór przekładni pasowej. Należy przy takim doborze uwzględnić zainstalowaną moc, obroty, stopień przełożenia charakter i czas pracy. Jeśli chodzi tylko jak dobrać pasek klinowy do koła pasowego pod względem wielkościowym - mechanicznym warto wiedzieć że jeśli posiadamy koło pasowe o profilu np XPB to do takiego koła pasowego są odpowiednie paski klinowe o profilu: B, BX, XPB czy SPB. Warto tez uwzględnić przy doborze pasków klinowych prędkość liniową i kąt opasania pasa klinowego w kole pasowym klinowym. Również ważnym jest jaką siłę pas klinowy przenosi w cięgle czynnym. Tak dobór paska klinowego do koła pasowego posiada wiele aspektów - wartości danych technicznych które należy uwzględnić dla poprawności pracy tego układu napędowego czy przeniesienia mocy. Pozostały dobór paska do kła w sposób analogiczny do XPB.

Koła pasowe klinowe zalety:

• wyważone elementy obrotowe,
• cicha praca,
• materiał żeliwo - duży współczynnik tarcia,
• mogą pracować jako sprzęgło bezpieczeństwa,
• pewna transmisja mocy i Nm,
• zwarta konstrukcja,
• przenoszenie dużych mocy małymi gabarytami,
• odporne na warunki środowiskowe,
• tanie w stosowaniu,
• towar magazynowy - łatwo dostępny.

1.   Posiadamy własny magazyn z kołami pasowymi  klinowymi. Realizujemy koła pasowe klinowe z magazynu. Krótkie terminy realizacji.

2.  Inne pasowe koła na przykład pod pasy zębate, pod pasy płaskie czy inne pasy napędowe również posiadamy w ofercie dla klienta. Paski klinowe wymagają kół z odpowiednimi rowkami. Pasy zębate wymagają kół z wieńcem zębatym o odpowiednim profilu, pasy płaskie wymagają kół płaskich o zarysie baryłkowym. Pozostałe koła pasowe i przyrządy pomiarowe
3. Dzięki współpracy z wieloma dostawcami - fabrykami - producentami jako firma Technical jesteśmy w stanie dostarczyć prawie każdy element przekładni pasowej w tym koła pasowe klinowe, pasy napędowe, czy też elementy napinające czy mocujące same koła na wałach maszyn czy też dostarczyć na specjalne zapytanie wg rysunku klienta!
4. Również dla kompletu możemy dostarczyć przyrząd pomiarowy do naprężenia przekładni pasowej klinowej. Odpowiednie naprężenie pasów klinowych to poprawna praca całej przekładni pasowej klinowej oraz mniejsze zużycie kół pasowych klinowych.

 Czy używasz napędów pasowych gdzie występują koła pasowe klinowe?

Czy masz w swoich maszynach koła pasowe klinowe na paski klinowe?

Jeśli tak, to kup teraz i wypróbuj markowe koła pasowe klinowe!

Wielu już skorzystało z kół pasowych klinowych marki SIT.

Producent Sit europejskim liderem w produkcji kół pasowych klinowych standardowych i specjalnych pod indywidualne potrzeby.

Kontrolowane procesy produkcyjne nad wytwarzaniem kół pasowych klinowych gwarancją jakości i poprawności transmisji mocy przez przekładnie pasową klinową!

Posiadamy wielu zadowolonych klientów z dostarczanych kół pasowych klinowych.

Dołącz do zadowolonego grona użytkowników.

 Poprawnie dobrana kompletna przekładnia pasowa klinowa łącznie z pasami klinowymi i kołami pasowymi klinowymi gwarancją poprawnej pracy i transmitowania obrotów i mocy z wału na wał maszyny.

Koła pasowe klinowe i obliczenia przekładni pasowej klinowej możliwe na indywidualne zapytanie klienta!

 Koło pasowe klinowe z firmy europejskiej SIT gwarancją wysokiej jakości produktu. Koła pasowe klinowe Sit są wyważane dla wyeliminowania drgań i hałaśliwej pracy. Dzięki takiemu specjalnemu systemowi produkcyjnemu, każde koło pasowe klinowe w sposób indywidualny jest wyważone. Jest to duża zaleta w eksploatacji maszyn. Dzięki takim indywidualnym wyważeniom kół pasowych klinowych przez producenta, łożyska maszyn zachowują dłuższą żywotność a same maszyny charakteryzują się cichszą i stabilna pracą.

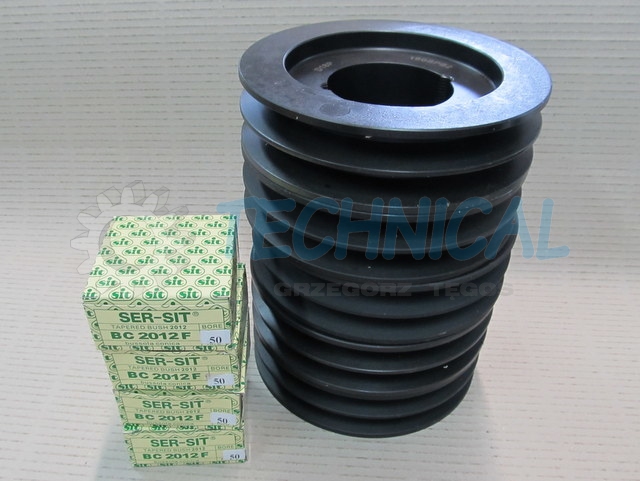

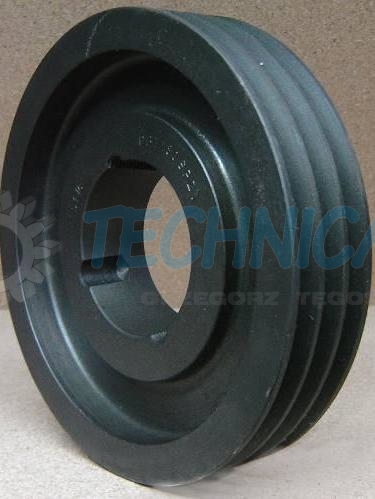

Mocowanie kół pasowych klinowych na tulei montażowej stożkowej Taper Lock z otworem metrycznym lub calowym dla szybkiego montażu i demontażu na wałach napędowych i napędzanych.

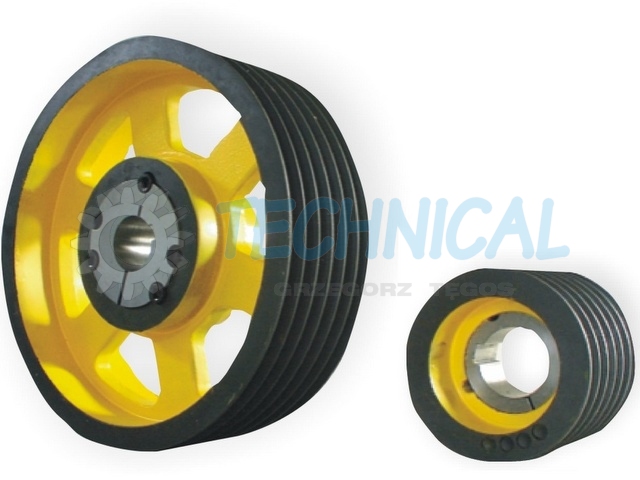

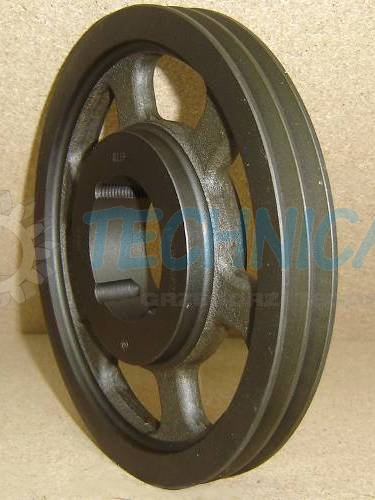

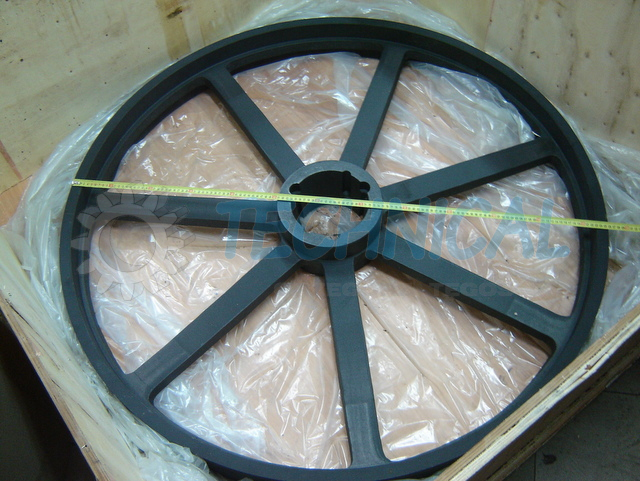

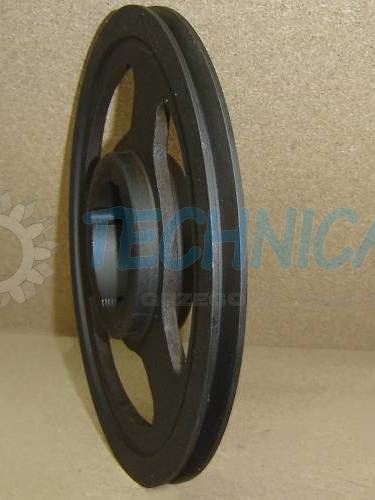

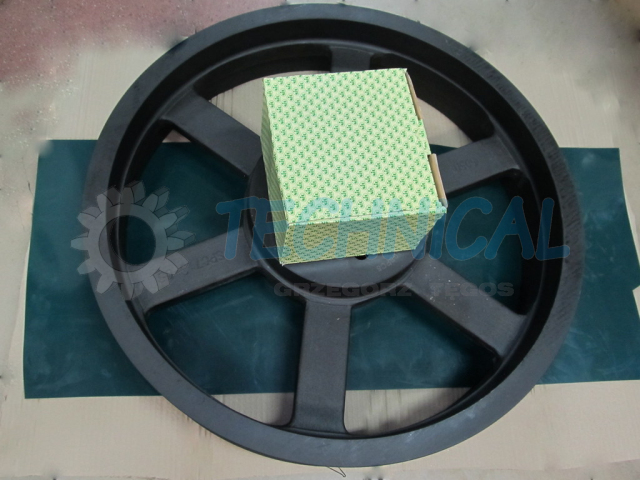

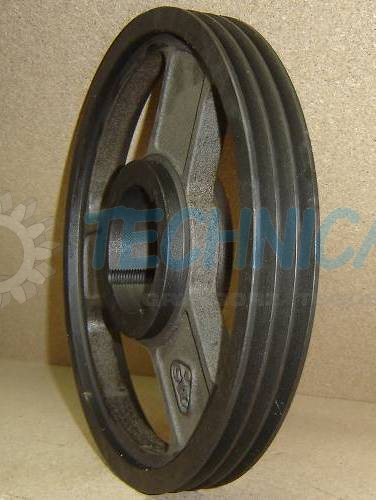

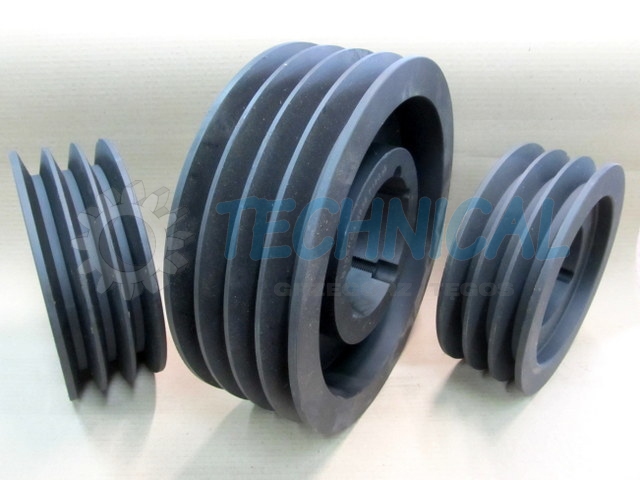

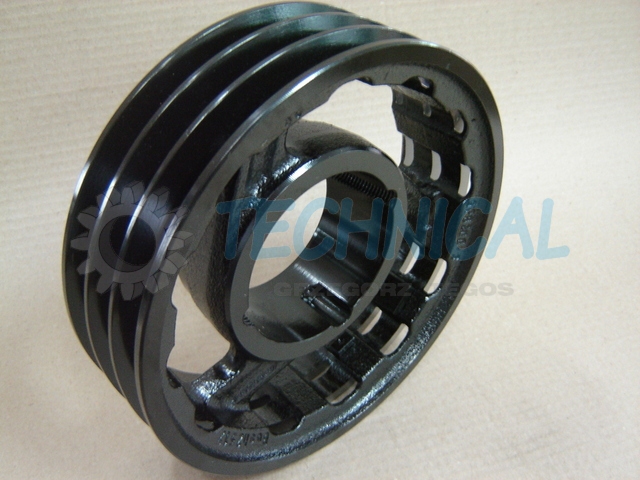

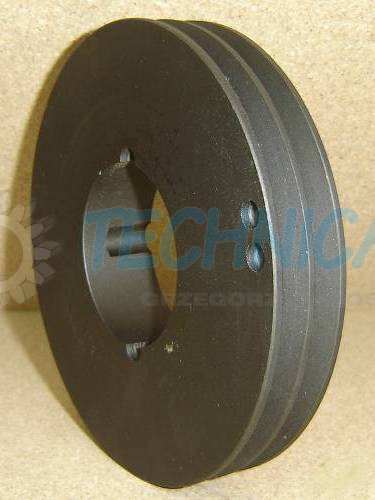

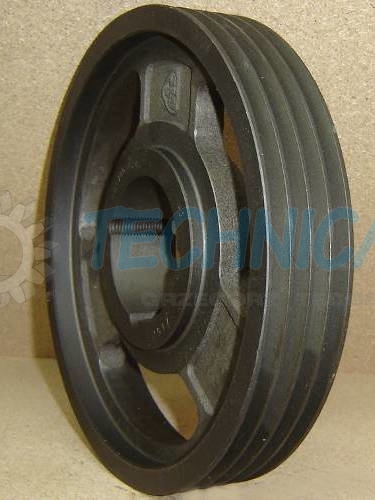

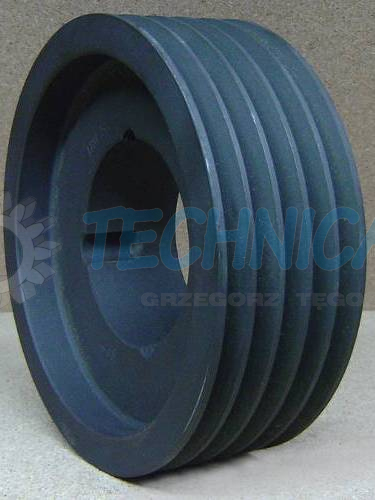

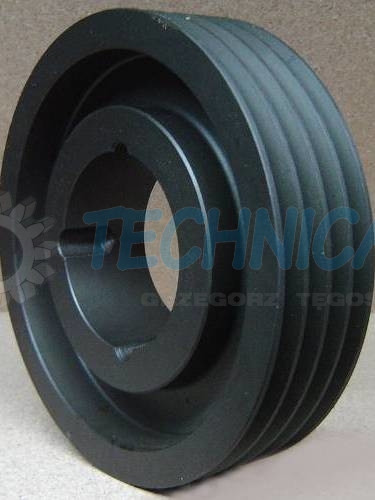

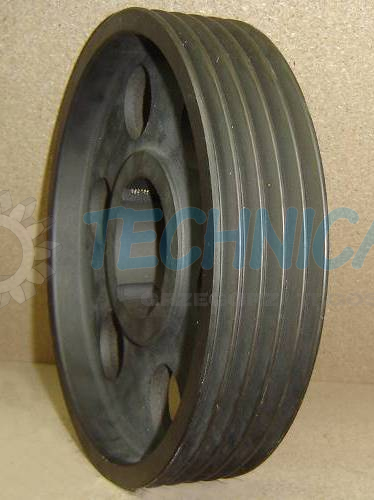

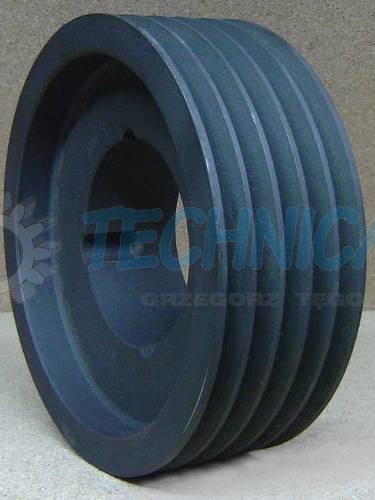

Galeria fotek z kołami pasowymi klinowymi marki europejskiej SIT w wykonaniu szprychowym, tarczowym i piasto-wieńcowym.
